High Output BCM RM900 Track Machine (HOBCM): भारतीय रेलवे की इस आधुनिक मशीन की पूरी सच्चाई

मशीन के नाम की परिभाषा, ऑस्ट्रिया का इतिहास और पुरानी BCM से RM900 Track Machine (HOBCM)बुनियादी अंतर।

भारतीय रेल का इतिहास सिर्फ ट्रेनों की रफ्तार और यात्रियों की संख्या तक सीमित नहीं है। इसके पीछे काम करने वाली इंजीनियरिंग और विशालकाय मशीनें भी उतनी ही दिलचस्प हैं। जब हम एक ट्रेन में बैठकर सफर करते हैं, तो हमें खिड़की से पटरियों के आसपास बिखरे हुए अनगिनत नुकीले पत्थर दिखाई देते हैं। रेलवे की भाषा में इन पत्थरों को Ballast (बैलास्ट) या गिट्टी कहा जाता है। ऊपर से बेहद सामान्य दिखने वाले ये पत्थर असल में किसी भी रेल नेटवर्क की रीढ़ की हड्डी होते हैं। लेकिन समय के साथ, जब भारी मालगाड़ियाँ और सुपरफास्ट ट्रेनें इन पटरियों से गुजरती हैं, तो ये पत्थर आपस में रगड़ खाकर टूटने लगते हैं। पटरियों के नीचे की मिट्टी, धूल और ट्रेनों से गिरने वाला कचरा इन पत्थरों के बीच जमा हो जाता है।

जब यह कचरा बहुत ज्यादा बढ़ जाता है, तो पत्थरों का लचीलापन (Elasticity) खत्म हो जाता है और बारिश का पानी पटरियों के नीचे जमा होने लगता है। इसे रेलवे की भाषा में ‘ट्रैक का चोक होना’ या ‘फॉर्मेशन खराब होना’ कहते हैं। अगर समय रहते इन गिट्टियों की सफाई न की जाए, तो पटरियाँ धंस सकती हैं और बड़ा रेल हादसा हो सकता है। इसी समस्या से निपटने के लिए भारतीय रेलवे पहले BCM (Ballast Cleaning Machine) का इस्तेमाल करता था। लेकिन अब, भारतीय रेलवे ने दुनिया की सबसे आधुनिक और विशालकाय मशीनों में से एक – HO-BCM RM900 (High Output Ballast Cleaning Machine) को अपने बेड़े में शामिल किया है।

।

---

1. नाम का पोस्टमार्टम: क्या है HO-BCM RM900?

इस मशीन को समझने के लिए सबसे पहले इसके नाम के एक-एक शब्द का मतलब (Definition) समझना जरूरी है, क्योंकि इसी नाम में इसकी पूरी ताकत छिपी है:

• HO (High Output): इसका सीधा सा मतलब है ‘अत्यधिक उत्पादन या काम करने की बहुत तेज क्षमता’। रेलवे में जब भी कोई मशीन ट्रैक पर काम करती है, तो उस रूट की ट्रेनों को रोकना पड़ता है, जिसे ‘ट्रैक ब्लॉक’ या ‘ट्रैफिक ब्लॉक’ कहा जाता है। पुरानी मशीनें कम काम कर पाती थीं, जिससे ट्रेनें बहुत लेट होती थीं। यह मशीन कम से कम समय में दोगुना या तिगुना आउटपुट देने के लिए बनाई गई है, इसलिए इसे ‘High Output‘ कहा जाता है।
• B (Ballast): ट्रैक पर बिछी हुई विशेष रूप से कटी हुई नुकीली गिट्टियों को बैलास्ट कहते हैं। इनका काम स्लीपर को अपनी जगह पर जकड़े रखना और ट्रेन के हजारों टन वजन को समान रूप से जमीन पर फैलाना होता है।
• C (Cleaning): गिट्टियों के बीच फंसे कीचड़, बारीक धूल (Muck) और टूटे पत्थरों को छानकर पूरी तरह से साफ करना।
• M (Machine): यह कोई साधारण उपकरण नहीं है, बल्कि दर्जनों हाइड्रोलिक सिस्टम, सेंसर और कंप्यूटर से लैस एक चलती-फिरती पूरी फैक्ट्री है।
• RM900: यहाँ ‘RM’ का मतलब जर्मन और वैश्विक रेलवे शब्दावली में Raumbettungsmaschine या बैलास्ट उत्खनन/सफाई मशीन से लिया जाता है। वहीं अंकों में 900 इसकी सबसे बड़ी यूएसपी (USP) को दर्शाता है – यह मशीन 900 क्यूबिक मीटर प्रति घंटा की दर से गिट्टियों की खुदाई और सफाई कर सकती है।
• अगर तुलना करें, तो भारतीय रेलवे की पुरानी RM80 मशीन की क्षमता सिर्फ 550 क्यूबिक मीटर प्रति घंटा थी। यानी RM900 पुरानी मशीन के मुकाबले लगभग दोगुनी रफ्तार से ट्रैक को चमकाने का दम रखती है!

---

2. इतिहास और निर्माण: कहाँ बनी और भारत कब आई?

ग्लोबल मैन्युफैक्चरर (किसने बनाई?)

इस मशीन का डिजाइन और निर्माण दुनिया की सबसे प्रतिष्ठित रेलवे ट्रैक मशीन निर्माता कंपनी Plasser & Theurer द्वारा किया गया है। यह कंपनी ऑस्ट्रिया (Europe) की है और पूरी दुनिया में भारी रेलवे मेंटेनेंस मशीनों की बेताज बादशाह मानी जाती है। भारतीय रेलवे की रीढ़ माने जाने वाले ज्यादातर ट्रैक स्टेबलाइजर्स, टैम्पिंग मशीनें और बीसीएम इसी कंपनी द्वारा डिजाइन किए जाते हैं।

भारत में पहली बार कब और कहाँ आई?

भारतीय रेलवे में पहले से ही प्लसर इंडिया द्वारा असेंबल की गई RM 80-92U मशीनें चल रही थीं, जिनकी संख्या 100 से अधिक थी। लेकिन जैसे-जैसे भारत में ‘मिशन रफ़्तार’ के तहत ट्रेनों की गति को 130 kmph से बढ़ाकर 160 kmph करने का लक्ष्य रखा गया, वैसे ही ज्यादा गहराई और तेजी से काम करने वाली मशीन की जरूरत महसूस हुई।

इसके बाद, रेलवे बोर्ड ने हाई-आउटपुट मशीनों का टेंडर जारी किया। RM900 की पहली खेप को ऑस्ट्रिया से पूरी तरह से इम्पोर्टेड और कुछ हिस्सों को प्लसर इंडिया के गुजरात (करजान) स्थित प्लांट में असेंबल करके भारतीय रेलवे को सौंपा गया। भारत में इसके शुरुआती परीक्षण और पहली बार कमर्शियल डिप्लॉयमेंट उत्तर मध्य रेलवे (North Central Railway – NCR) और पूर्वी रेलवे (Eastern Railway) के मुख्य रूटों पर किया गया था, जहाँ डेंस ट्रैफिक (भारी ट्रैफिक जाम) के कारण पुरानी मशीनों से काम करना लगभग असंभव हो चुका था।

---

3. पुरानी BCM (RM 80) और नई RM900 में बुनियादी अंतर

कई लोग सोचते हैं कि जब पहले से ही BCM मशीनें थीं, तो करोड़ों रुपये खर्च करके इस नई मशीन को लाने की क्या जरूरत थी? इस अंतर को हम बहुत ही बारीकी से समझेंगे:

पुरानी मशीनों की सबसे बड़ी सीमा यह थी कि वे सिर्फ गिट्टी को छानकर ट्रैक पर गिरा देती थीं। उसके बाद ट्रैक को सीधा करने, गिट्टी को बराबर करने (Profiling) और ट्रैक को मजबूत करने के लिए तीन अलग-अलग मशीनों को पीछे से चलाना पड़ता था। लेकिन RM900 एक ऐसी All-in-One मशीन है जो अपने साथ पूरा कारवां लेकर चलती है। जहाँ पुरानी मशीन में सिर्फ 2 केबिन होते थे, वहीं इस नई मशीन में 4 अलग-अलग ऑपरेटिंग केबिन दिए गए हैं, ताकि खुदाई से लेकर बैलास्ट बिछाने और ट्रैक को स्टेबलाइज करने तक की हर प्रक्रिया पर ऑपरेटर लाइव नजर रख सके।

इसके अलावा, पुरानी मशीन का कटिंग फावड़ा (Shovel) छोटा होता था, जिससे वह पटरियों के नीचे बहुत गहराई तक नहीं जा पाती थी। RM900 में 350 mm का विशालकाय शोवेल दिया गया है, जो स्लीपर के नीचे की सबसे कठिन और जमी हुई मिट्टी की परत को भी आसानी से काटकर बाहर निकाल देता है।

---

मशीन की 77 मीटर लंबी बनावट, 4 मुख्य डिब्बे (Wagons) और कैटरपिलर इंजन की पावर।

इसकी कुल लंबाई 77,370 मिलीमीटर (यानी लगभग 77 मीटर या 4 सामान्य रेल डिब्बों के बराबर) है। जब यह 284 टन भारी मशीन ट्रैक पर चलती है, तो पटरियों की सुरक्षा और संतुलन बनाए रखना अपने आप में इंजीनियरिंग का एक चमत्कार है।

1.मशीन का शारीरिक ढांचा: 4 मुख्य हिस्से (Sections)

RM900 कोई एक सिंगल गाड़ी नहीं है, बल्कि यह 4 अलग-अलग विशेष डिब्बों (Vans/Wagons) को आपस में जोड़कर बनाई गई एक ट्रेन है। काम के दौरान हर एक हिस्से की अपनी एक खास जिम्मेदारी होती है:

1. ATW1 (Front Power Wagon – फ्रंट पावर वैगन)

यह मशीन का सबसे अगला हिस्सा होता है। इसका मुख्य काम पूरी मशीन को आगे खींचने और उसे बिजली तथा हाइड्रोलिक प्रेशर सप्लाई करना है। इसके अंदर ऑपरेटर के बैठने के लिए पहला केबिन (Cabin 1) होता है। जब मशीन एक स्टेशन से दूसरे स्टेशन की यात्रा करती है, तो इसी केबिन से इसे कंट्रोल किया जाता है। इसके अलावा, इसमें भारी-भरकम जनरेटर और ड्राइविंग गियर लगे होते हैं।

2. SW (Screening Wagon – स्क्रीनिंग वैगन)

यह इस मशीन का ‘दिल और दिमाग’ है। जैसा कि नाम से ही साफ है, गिट्टियों को छानने और साफ करने का असली काम इसी डिब्बे के अंदर होता है। इसमें एक नहीं बल्कि 2 शक्तिशाली स्क्रीनिंग यूनिट्स (छानने वाली जालियां) लगी होती हैं। जब जमीन के नीचे से गिट्टियाँ और मिट्टी खोदकर ऊपर लाई जाती हैं, तो वे इसी वैगन में गिरती हैं। यहाँ गिट्टियों को इतनी तेजी से वाइब्रेट (हिलाया) किया जाता है कि अच्छी गिट्टियाँ ऊपर रह जाती हैं और धूल-मिट्टी नीचे गिर जाती है। इसमें ऑपरेटिंग केबिन नंबर 2 स्थित होता है।

3. ATW2 (Rear Power Wagon – रियर पावर वैगन)

यह मशीन का तीसरा हिस्सा है, जो स्क्रीनिंग वैगन को पीछे से सपोर्ट करता है। इसमें मशीन का दूसरा मुख्य इंजन लगा होता है। इसका सबसे बड़ा काम कचरे (Muck) को ठिकाने लगाना है। जब स्क्रीनिंग वैगन कचरे और मिट्टी को अलग कर देता है, तो वह कचरा इस वैगन के कन्वेयर बेल्ट्स के जरिए होते हुए या तो ट्रैक के किनारे फेंक दिया जाता है या पीछे जुड़े हॉपर वैगनों में लोड कर दिया जाता है। यहाँ केबिन नंबर 3 होता है।

4. AHM (Machine Unit / Excavating Unit)

यह मशीन का सबसे आखिरी और सबसे भारी हिस्सा है, जहाँ असली ग्राउंड वर्क होता है। इसी सेक्शन में वह विशालकाय कटर चेन (Cutting Chain) लगी होती है, जो स्लीपर के नीचे घुसकर पत्थरों को उखाड़ती है। इसके साथ ही, इसमें Track Stabilizer (ट्रैक को दबाकर मजबूत करने वाला सिस्टम) और Plough Unit (गिट्टियों को बराबर करने वाला ब्लेड) भी लगा होता है। यहाँ काम की बारीकी पर नजर रखने के लिए केबिन नंबर 4 बनाया गया है।

---

2. इंजन की सुपरपावर: Caterpillar का दम

इतनी भारी मशीन को चलाने और साथ ही साथ जमीन खोदने के लिए किसी आम इंजन से काम नहीं चल सकता। इसके लिए प्लसर & थेरर ने इस मशीन में दुनिया के सबसे भरोसेमंद और ताकतवर इंजनों का इस्तेमाल किया है।

• इंजन का मॉडल: RM900 में Caterpillar (CAT C-27) के दो महाशक्तिशाली इंजन लगाए गए हैं। कैटरपिलर कंपनी दुनिया भर में अपनी हैवी-ड्यूटी माइनिंग और कंस्ट्रक्शन मशीनों के इंजनों के लिए जानी जाती है।
• वॉटर-कूल्ड तकनीक (Water Cooled System): पुरानी BCM मशीनों में एयर-कूल्ड (हवा से ठंडे होने वाले) इंजन होते थे, जो गर्मियों में भारत के तपते मौसम (जैसे राजस्थान या उत्तर प्रदेश की गर्मी) में जल्दी गर्म (Overheat) हो जाते थे और मशीन को रोकना पड़ता था। लेकिन RM900 में एडवांस वॉटर-कूल्ड इंजन है, जिसमें रेडिएटर और कूलेंट का इस्तेमाल होता है। इसके कारण यह मशीन बिना थके, लगातार कई घंटों तक भीषण गर्मी में भी काम कर सकती है।
• हॉर्सपावर और आरपीएम: इसके दोनों इंजनों में से प्रत्येक इंजन 783 किलोवाट (KW) की पावर जनरेट करता है, जो कि 1900 RPM पर काम करती है। अगर इसे आसान भाषा में समझें, तो यह ताकत कई सौ सामान्य कारों के इंजनों को मिलाकर बनने वाली पावर के बराबर है। एक इंजन पूरी मशीन को चलाने (Propulsion) का काम करता है, जबकि दूसरा इंजन हाइड्रोलिक पंपों को चलाता है जिससे कटर चेन और कन्वेयर बेल्ट्स घूमते हैं।

---

3. फ्यूल और हाइड्रोलिक टैंक: एक बार में कितना तेल?

इस मशीन की भूख भी इसके आकार जितनी ही बड़ी है। इसके अंदर दिए गए टैंकों की क्षमता किसी छोटे पेट्रोल पंप के बराबर होती है:

• डीजल टैंक (Diesel Capacity): इसमें एक बार में 9,720 लीटर डीजल भरा जा सकता है। इतनी बड़ी क्षमता इसलिए दी गई है ताकि जब मशीन किसी दूर-दराज के ग्रामीण इलाके या जंगलों के बीच ट्रैक मेंटेनेंस कर रही हो, तो उसे बार-बार तेल लेने के लिए काम न रोकना पड़े।
• हाइड्रोलिक ऑयल टैंक (Hydraulic Oil Capacity): इस मशीन का हर एक पुर्जा (जैसे कटर को उठाना, बेल्ट को घुमाना, केबिन को एडजस्ट करना) हाइड्रोलिक प्रेशर पर काम करता है। इसके लिए इसमें 4,600 लीटर का विशालकाय हाइड्रोलिक टैंक दिया गया है। इतने बड़े सिस्टम में तेल का प्रेशर बनाए रखना इंजीनियरिंग का एक बेहद जटिल काम है।

---

जमीन खोदने वाला 350 mm शोवेल, कटर चेन और 11 कन्वेयर बेल्ट्स का पूरा नेटवर्क

अब हम इस मशीन के सबसे रोमांचक और सबसे जरूरी हिस्से की तरफ बढ़ रहे हैं – उत्खनन और परिवहन प्रणाली (Excavation and Conveying System)। यानी यह मशीन जमीन के नीचे से पत्थरों को कैसे उखाड़ती है और फिर उस मलबे को 11 अलग-अलग कन्वेयर बेल्ट्स के जाल के जरिए कैसे सही जगह पहुंचाती है।

---

1. कटर चेन और शोवेल (Cutting Chain & Shovel): जमीन चीरने वाली ताकत

जब RM900 ट्रैक पर काम करना शुरू करती है, तो सबसे पहला और सबसे भारी काम होता है स्लीपरों के नीचे दबी हुई जाम गिट्टियों को बाहर निकालना। इसके लिए मशीन के पिछले हिस्से (AHM Unit) में एक अद्भुत सिस्टम लगा होता है।

350 mm का विशालकाय शोवेल (Shovel)

पुरानी BCM मशीनों का फावड़ा या शोवेल छोटा (लगभग 250 mm) होता था, जिसकी वजह से वे स्लीपर के नीचे बहुत ज्यादा गहराई तक सफाई नहीं कर पाती थीं। लेकिन RM900 में 350 mm का हैवी-ड्यूटी शोवेल दिया गया है।

• जब मशीन को काम करना होता है, तो ट्रैक को हाइड्रोलिक लिफ्टर्स की मदद से थोड़ा ऊपर उठाया जाता है।
• इसके बाद यह 350 mm का शोवेल स्लीपर के ठीक नीचे की जमीन में धंसा दिया जाता है।
• यह शोवेल न सिर्फ गहरा है, बल्कि इसकी चौड़ाई भी इतनी सटीक है कि यह पूरे ट्रैक के दायरे (फॉर्मेशन) को एक बार में कवर कर लेता है।

कटर चेन (Cutting Chain) का कमाल

इस शोवेल के चारों तरफ एक विशालकाय और बेहद मजबूत कटर चेन घूमती है। इस चेन में बहुत ही मजबूत और नुकीले स्टील के दांत (Scraper Blades) लगे होते हैं।

• यह चेन एक बहुत ही शक्तिशाली ड्यूल मोटर (Dual Motor) सिस्टम से चलाई जाती है। दो मोटर होने की वजह से इसे दोगुनी ताकत मिलती है।
• जब यह चेन घूमती है, तो यह स्लीपर के नीचे जमे हुए पत्थरों, मिट्टी और कठोर हो चुकी कीचड़ की परत को बेरहमी से काटती हुई अपने साथ ऊपर खींच ले जाती है।
• पुरानी मशीनों में सिंगल मोटर होने के कारण अक्सर चेन फंस जाती थी या टूट जाती थी, लेकिन RM900 की यह ड्यूल मोटर तकनीक बिना रुके सबसे कठिन ट्रैक पर भी आसानी से कटिंग करती है।

---

2. 11 कन्वेयर बेल्ट्स का जाल: एक चलती-फिरती भूलभुलैया

जैसे ही कटर चेन गिट्टियों और मलबे को नीचे से उठाकर ऊपर लाती है, यहाँ से शुरू होता है कन्वेयर बेल्ट्स (Conveyor Belts) का एक अविश्वसनीय नेटवर्क। पुरानी मशीनों में केवल 4 कन्वेयर बेल्ट होते थे, लेकिन RM900 में पूरे 11 कन्वेयर बेल्ट्स का इस्तेमाल किया गया है।

ये 11 बेल्ट्स मिलकर एक ऐसा सिस्टम बनाते हैं कि मशीन के अंदर ही माल का बंटवारा हो जाता है:

1. उठाने वाले बेल्ट (Ascending Belts): ये बेल्ट कटर चेन से निकले कच्चे मलबे (मिश्रित गिट्टी और मिट्टी) को सीधे ऊपर उठाकर स्क्रीनिंग वैगन (SW) की तरफ भेजते हैं।
2. छानने के बाद का बंटवारा: जब स्क्रीनिंग वैगन मलबे को छान देता है, तो साफ गिट्टियाँ एक अलग बेल्ट पर गिरती हैं और धूल-मिट्टी (Muck) दूसरे बेल्ट पर चली जाती है।
3. कचरा फेंकने वाले बेल्ट (Waste Disposal Belts): मिट्टी और बारीक धूल को मशीन के सबसे ऊपरी हिस्से पर लगे लंबे कन्वेयर बेल्ट्स के जरिए या तो ट्रैक से बहुत दूर फेंक दिया जाता है, या फिर पीछे की तरफ लगे वेस्ट डिस्पोजल वैगनों (Muck Disposal Units) में डाल दिया जाता है।
4. वापसी के बेल्ट (Return Belts): जो गिट्टियाँ पूरी तरह साफ हो चुकी हैं, उन्हें ये बेल्ट वापस लाकर ट्रैक पर स्लीपरों के बीच और नीचे बहुत ही सलीके से गिराते हैं।

पूरी तरह से ऑटोमैटिक कन्वेयर कंट्रोल (Automatic Conveyor Control)

इन 11 बेल्ट्स को संभालना किसी इंसान के बस की बात नहीं है। इसलिए RM900 में ऑटोमैटिक कन्वेयर कंट्रोल सिस्टम दिया गया है। केबिन में बैठा ऑपरेटर सिर्फ एक टच पैनल के जरिए इन सभी बेल्ट्स की स्पीड और दिशा को कंट्रोल कर सकता है। अगर किसी एक बेल्ट पर लोड ज्यादा हो जाता है, तो कंप्यूटर अपने आप उसकी स्पीड को एडजस्ट कर देता है ताकि मशीन में कहीं भी जाम (Choking) न हो।

---

3. दोहरी छानने की क्षमता: Dual Screening Unit

मशीन के ‘दिल’ यानी Screening Wagon (SW) के अंदर गिट्टियों की सफाई का असली खेल होता है। पुरानी मशीनों में केवल एक छानने वाली स्क्रीन (Screen) होती थी, जिससे अगर गिट्टियों में कीचड़ ज्यादा हो, तो सफाई ठीक से नहीं हो पाती थी।

RM900 में 2 नंबर स्क्रीनिंग यूनिट्स (Dual Screens) दी गई हैं:

• पहली स्क्रीन (Top Deck): यह बड़े पत्थरों और कचरे को अलग करती है।
• दूसरी स्क्रीन (Bottom Deck): यह बारीक धूल, मिट्टी और बहुत छोटे टूट चुके पत्थरों को छानकर पूरी तरह अलग कर देती है।

इस डबल स्क्रीन सिस्टम का फायदा यह है कि गिट्टियों की सफाई की क्वालिटी 99% तक सटीक होती है। ट्रैक पर वापस गिरने वाली गिट्टी बिल्कुल वैसी ही साफ होती है जैसी नई गिट्टी खदान से आती है। इससे ट्रैक का ड्रेनेज सिस्टम (पानी निकलने का रास्ता) एकदम परफेक्ट हो जाता है।

Ballast Cleaning Machine (BCM) का संपूर्ण इतिहास, Mechanical Technology और संचालन गाइड

---

पटरियों को तुरंत मजबूत करने वाला इन-बिल्ट DTS, प्रोफाइलिंग यूनिट और 4 हाई-टेक AC केबिन।

यह मशीन काम खत्म करते ही ट्रैक को तुरंत ट्रेनों के दौड़ने लायक बना देती है।

1. इन-बिल्ट ट्रैक स्टेबलाइजर (DTS): सुरक्षा का सबसे बड़ा हथियार

RM900 की सबसे बड़ी ताकत और इसकी यूएसपी (USP) है इसका In-built Dynamic Track Stabilizer (DTS)। पुरानी BCM मशीनों में यह सिस्टम नहीं होता था।

DTS क्या करता है और क्यों जरूरी है?

जब साफ गिट्टियाँ वापस ट्रैक पर गिरती हैं, तो वे बहुत ढीली होती हैं। उनके बीच काफी हवा (Voids) होती है। ट्रेन का वजन संभालने के लिए इन पत्थरों का आपस में कसना (Consolidation) बहुत जरूरी है।

• RM900 का इन-बिल्ट DTS सिस्टम पटरियों को अपने मजबूत हाइड्रोलिक रोलर्स से जकड़ लेता है।
• इसके बाद यह ट्रैक पर एक साथ दो तरह के बल लगाता है – हॉरिजॉन्टल वाइब्रेशन (पटरियों को दाएं-बाएं तेजी से हिलाना) और वर्टिकल लोड (ऊपर से नीचे की तरफ भारी दबाव डालना)।
• इस प्रक्रिया से पत्थरों के बीच की खाली जगह खत्म हो जाती है और गिट्टियाँ आपस में ऐसे सेट हो जाती हैं जैसे वे सालों से वहीं जमी हों।

इसका सबसे बड़ा फायदा यह होता है कि काम खत्म होने के तुरंत बाद ही ट्रैक पर ट्रेनों को सुरक्षित गति से गुजारा जा सकता है, जबकि पुरानी मशीनों के काम करने के बाद कई दिनों तक ट्रेनों की स्पीड पर कड़ा प्रतिबंध (Speed Restriction) लगाना पड़ता था।

---

2. प्लॉ यूनिट और प्रोफाइलिंग (Plough Unit with Profiling)

गिट्टियों को दबाने के साथ-साथ उन्हें एक सही शेप या ढाल देना भी जरूरी होता है ताकि बारिश का पानी पटरियों पर न रुके और बहकर बाहर निकल जाए। इसे रेलवे में Ballast Profiling कहते हैं।

RM900 के आखिरी हिस्से में हैवी-ड्यूटी Plough Unit (गिट्टी को बराबर करने वाले ब्लीड्स या पंखे) लगे होते हैं।

• यह यूनिट ट्रैक के दोनों तरफ बिखरी हुई गिट्टियों को समेटकर स्लीपर के किनारों तक लाती है।
• इसके हाइड्रोलिक ब्लीड्स गिट्टियों को एकदम सटीक एंगल (ढलान) में काटते हैं।
• इसके बाद ट्रैक दिखने में एकदम साफ, सुव्यवस्थित और मानक मापदंडों के अनुसार परफेक्ट नजर आता है। ऑपरेटर को इसके लिए अलग से कोई मेहनत नहीं करनी पड़ती, कंप्यूटर प्रोफाइलिंग को लाइव एडजस्ट करता रहता है।

---

3. ऑपरेटिंग केबिन: हाई-टेक कंट्रोल रूम

इस 77 मीटर लंबी मशीन को ठीक से चलाने और हर प्रक्रिया पर पैनी नजर रखने के लिए इसमें पूरे 4 ऑपरेटिंग केबिन्स (Cabins) दिए गए हैं। ये केबिन किसी साधारण ट्रक या ट्रेन के केबिन जैसे नहीं हैं, बल्कि किसी आधुनिक एयरक्राफ्ट के कॉकपिट जैसे दिखते हैं।

• केबिन 1 और 4 (Driving & Monitoring): ये केबिन मशीन के दोनों छोरों (आगे और पीछे) पर होते हैं। जब मशीन एक स्टेशन से दूसरे स्टेशन सफर करती है, तो इन्हीं केबिन्स का इस्तेमाल किया जाता है। इनमें से एक केबिन से कटर चेन की शुरुआती पोजीशन भी सेट की जाती है।
• केबिन 2 और 3 (Working & Screening Control): ये केबिन मशीन के बीच में होते हैं, जहाँ से ऑपरेटर स्क्रीनिंग यूनिट की वाइब्रेशन स्पीड, 11 कन्वेयर बेल्ट्स की रफ्तार और मलबे (Muck) के बाहर निकलने की दिशा को लाइव मॉनिटर करते हैं।

केबिन के अंदर की एडवांस टेक्नोलॉजी

सभी केबिन पूरी तरह से वातानुकूलित (Air Conditioned) और साउंड-प्रूफ होते हैं, क्योंकि मशीन के काम करने के दौरान बाहर का शोर और धूल बहुत ज्यादा होती है। अंदर ऑपरेटरों की सुविधा के लिए:

• टचस्क्रीन पैनल्स (TFT Displays): मशीन के हर हिस्से में लगे सेंसर्स का डेटा इन स्क्रीन्स पर लाइव दिखाई देता है। अगर कोई बेल्ट स्लिप हो रहा है या इंजन का तापमान बढ़ रहा है, तो स्क्रीन पर तुरंत अलर्ट आ जाता है।
• इलेक्ट्रॉनिक जॉयस्टिक्स (Joysticks): भारी-भरकम लीवर्स की जगह अब ऑपरेटर सिर्फ उंगलियों के इशारे पर जॉयस्टिक से विशालकाय हाइड्रोलिक कटर और शोवेल को मिलीमीटर की सटीकता से कंट्रोल कर सकते हैं।

---

काम के दौरान आने वाली व्यावहारिक समस्याएं, उनके समाधान, FAQs और ऑफिशियल डिस्क्लेमर।

इस सुपर-मशीन को चलाते समय फील्ड में क्या-क्या समस्याएं आती हैं, उन्हें कैसे ठीक किया जाता है और भारतीय रेलवे के भविष्य के लिए यह मशीन क्यों एक वरदान है।

1. संचालन के दौरान आने वाली व्यावहारिक समस्याएं और उनके समाधान

ट्रैक मशीन के स्टाफ और इंजीनियर्स के लिए RM900 को चलाना एक बेहद जिम्मेदारी भरा काम है। काम के दौरान अक्सर नीचे दी गई चुनौतियाँ सामने आती हैं:

1. कन्वेयर बेल्ट का स्लिप होना या चोक होना (Belt Slippage & Choking)

• समस्या: बारिश के मौसम में या जब पटरियों के नीचे बहुत ज्यादा कीचड़ (Wet Mud) होता है, तो वह गीली मिट्टी गिट्टियों के साथ मिलकर बहुत भारी हो जाती है। ऐसे में कई बार 11 कन्वेयर बेल्ट्स में से कोई बेल्ट स्लिप होने लगता है या गीली मिट्टी के कारण पूरा सिस्टम चोक (जाम) हो जाता है।
• समाधान: इसके लिए मशीन में लगे ऑटोमैटिक कन्वेयर कंट्रोल के सेंसर्स तुरंत केबिन में ऑपरेटर को अलर्ट भेजते हैं। ऑपरेटर टच पैनल के जरिए तुरंत बेल्ट की स्पीड को री-एडजस्ट करता है या हाइड्रोलिक प्रेशर बढ़ाकर जाम को क्लियर करता है। बहुत ज्यादा कीचड़ वाले इलाकों में मशीन की फॉरवर्ड स्पीड (आगे बढ़ने की गति) को थोड़ा धीमा कर दिया जाता है ताकि बेल्ट्स पर अचानक लोड न आए।

2. कटर चेन का फंसना या टूटना (Chain Janning & Breakage)

• समस्या: पटरियों के नीचे सिर्फ पत्थर और मिट्टी ही नहीं होते। कई बार पुराने कंक्रीट के स्लीपर के टुकड़े, दबे हुए लोहे के स्क्रैप (जैसे पुराने पेंड्रोल क्लिप या बोल्ट) या बेहद कठोर चट्टानी परत कटर चेन के सामने आ जाती है। इससे चेन के फंसने या उसके दांत (Scraper Blades) टूटने का खतरा रहता है।
• समाधान: RM900 की ड्यूल मोटर तकनीक यहाँ सबसे काम आती है। इसमें एक स्पेशल सेफ्टी ‘टॉर्क लिमिटर’ (Torque Limiter) लगा होता है। जैसे ही कटर चेन के सामने कोई बहुत कठोर लोहे की चीज आती है और चेन पर दबाव सीमा से अधिक बढ़ता है, सिस्टम अपने आप कटर चेन को रोक देता है ताकि वह टूटने से बच जाए। इसके बाद ऑपरेटर केबिन नंबर 4 से जॉयस्टिक की मदद से कटर को थोड़ा ऊपर उठाकर या रिवर्स चलाकर उस रुकावट को दूर करता है।

3. भारी धूल और विजिबिलिटी की समस्या (Dust & Visibility Issues)

• समस्या: जब दोहरी स्क्रीनिंग यूनिट (Dual Screens) गिट्टियों को इतनी तेजी से छानती हैं, तो हवा में धूल का एक बहुत बड़ा गुबार बन जाता है। इससे केबिन के बाहर कुछ भी देख पाना और काम की बारीकी पर नजर रखना मुश्किल हो जाता है।
• समाधान: इसके लिए RM900 के सभी 4 केबिन पूरी तरह से सील और साउंड-प्रूफ व डस्ट-प्रूफ बनाए गए हैं। साथ ही, मशीन के बाहरी हिस्सों में हाई-डेफिनिशन (HD) कैमरे लगे होते हैं, जिनका लाइव व्यू केबिन के अंदर लगी टीएफटी स्क्रीन्स पर आता है। इसके कारण ऑपरेटर बिना किसी परेशानी के धूल के बीच भी सटीक काम कर पाते हैं।

---

2. भारतीय रेलवे के लिए क्यों वरदान है RM900?

अगर हम पूरे मामले का विश्लेषण करें, तो यह साफ है कि RM900 भारतीय रेलवे के ‘मिशन रफ़्तार’ का एक सबसे जरूरी हिस्सा बन चुकी है।

• जहाँ पुरानी मशीनों से काम करने के बाद ट्रैक पर कई दिनों तक ट्रेनों को 30 से 50 किमी प्रति घंटे की धीमी रफ्तार से निकालना पड़ता था, वहीं इस मशीन के इन-बिल्ट DTS के कारण ट्रेनों को बहुत जल्दी अपनी सामान्य गति (110-130 किमी प्रति घंटा) पर लौटने की अनुमति मिल जाती है।
• कम समय के ट्रैफिक ब्लॉक में भी यह मशीन 900 क्यूबिक मीटर प्रति घंटे की रफ्तार से भारी आउटपुट देती है, जिससे रेल यातायात में कम से कम रुकावट आती है और यात्री ट्रेनें अपने सही समय पर चल पाती हैं।

---

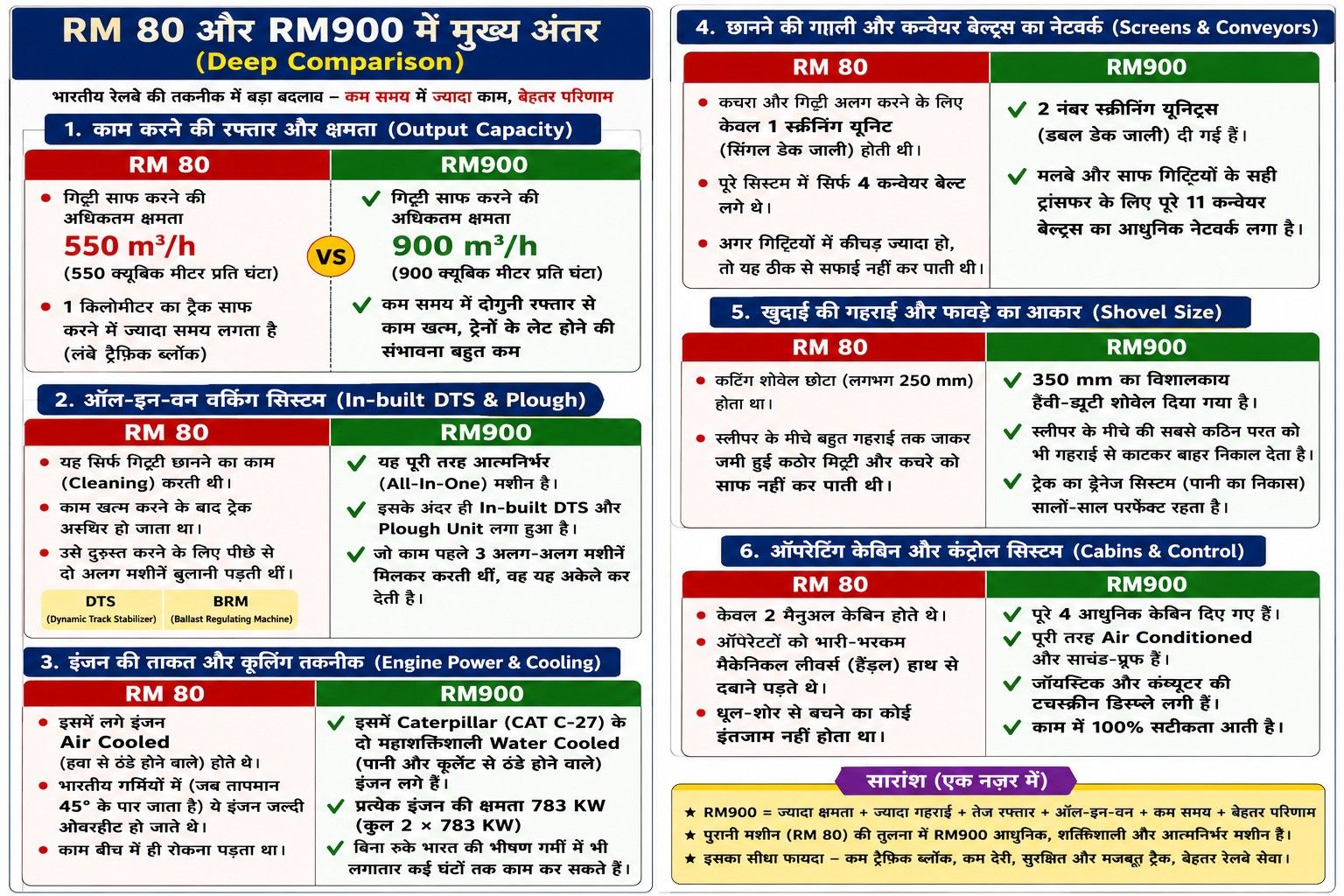

RM 80 और RM900 में मुख्य अंतर (Deep Comparison)

भारतीय रेलवे में तकनीक के इस बड़े बदलाव को समझने के लिए हमें इन दोनों मशीनों के तकनीकी स्पेसिफिकेशन्स को आमने-सामने रखकर देखना होगा। इनमें जमीन-आसमान का अंतर है:

1. काम करने की रफ्तार और क्षमता (Output Capacity)

• RM 80: इस पुरानी मशीन की गिट्टी साफ करने की अधिकतम क्षमता 550 क्यूबिक मीटर प्रति घंटा (550 m³/h) थी। कम क्षमता के कारण इसे 1 किलोमीटर का ट्रैक साफ करने में बहुत ज्यादा समय (लंबे ट्रैफिक ब्लॉक) की जरूरत होती थी।
• RM900: यह एक सुपर-फास्ट मशीन है जिसकी क्षमता 900 क्यूबिक मीटर प्रति घंटा (900 m³/h) है। यह पुरानी मशीन के मुकाबले लगभग दोगुनी रफ्तार से काम खत्म करके ट्रैक खाली कर देती है, जिससे ट्रेनों के लेट होने की संभावना बहुत कम हो जाती है।

2. ऑल-इन-वन वर्किंग सिस्टम (In-built DTS & Plough)

• RM 80: यह पुरानी मशीन सिर्फ गिट्टी छानने का काम (Cleaning) करती थी। इसके काम खत्म करने के बाद ट्रैक पूरी तरह अस्थिर हो जाता था। उसे दुरुस्त करने के लिए पीछे से दो अलग मशीनें— DTS (Dynamic Track Stabilizer) और BRM (Ballast Regulating Machine) बुलानी पड़ती थीं। [1]
• RM900: यह एक पूरी तरह आत्मनिर्भर (All-In-One) मशीन है। इसके अंदर ही In-built DTS (ट्रैक को दबाकर मजबूत करने वाला सिस्टम) और Plough Unit (गिट्टियों को सही शेप देने वाला ब्लेड) लगा हुआ है। यानी जो काम पहले 3 अलग-अलग मशीनें मिलकर करती थीं, वह यह अकेले कर देती है।

3. इंजन की ताकत और कूलिंग तकनीक (Engine Power & Cooling)

• RM 80: इसमें लगे इंजन Air Cooled (हवा से ठंडे होने वाले) होते थे। भारतीय गर्मियों में (जब तापमान 45 डिग्री के पार जाता है) ये इंजन जल्दी ओवरहीट हो जाते थे, जिससे काम बीच में ही रोकना पड़ता था।
• RM900: इसमें Caterpillar (CAT C-27) के दो महाशक्तिशाली Water Cooled (पानी और कूलेंट से ठंडे होने वाले) इंजन लगे हैं, जिनमें से प्रत्येक की क्षमता 783 KW है। यह बिना रुके भारत की भीषण से भीषण गर्मी में भी लगातार कई घंटों तक काम कर सकते हैं।

4. छानने की जाली और कन्वेयर बेल्ट्स का नेटवर्क (Screens & Conveyors)

• RM 80: इसमें कचरा और गिट्टी अलग करने के लिए केवल 1 स्क्रीनिंग यूनिट (सिंगल डेक जाली) होती थी और पूरे सिस्टम में सिर्फ 4 कन्वेयर बेल्ट लगे थे। अगर गिट्टियों में कीचड़ ज्यादा हो, तो यह ठीक से सफाई नहीं कर पाती थी।
• RM900: इसमें 2 नंबर स्क्रीनिंग यूनिट्स (डबल डेक जाली) दी गई हैं, जो बारीक से बारीक धूल को भी छान देती हैं। साथ ही, मलबे और साफ गिट्टियों के सही ट्रांसफर के लिए इसमें पूरे 11 कन्वेयर बेल्ट्स का एक आधुनिक नेटवर्क लगा है।

5. खुदाई की गहराई और फावड़े का आकार (Shovel Size)

• RM 80: इसका कटिंग शोवेल (Shovel) छोटा (लगभग 250 mm) होता था, जिसके कारण यह स्लीपर के नीचे बहुत गहराई तक जाकर जमी हुई कठोर मिट्टी और कचरे को साफ नहीं कर पाती थी।
• RM900: इसमें 350 mm का विशालकाय हैवी-ड्यूटी शोवेल दिया गया है, जो स्लीपर के नीचे की सबसे कठिन परत को भी गहराई से काटकर बाहर निकाल देता है, जिससे ट्रैक का ड्रेनेज सिस्टम (पानी का निकास) सालों-साल परफेक्ट रहता है।

6. ऑपरेटिंग केबिन और कंट्रोल सिस्टम (Cabins & Control)

• RM 80: इसमें केवल 2 मैनुअल केबिन होते थे, जहाँ ऑपरेटरों को भारी-भरकम मैकेनिकल लीवर्स (हैंडल) हाथ से दबाने पड़ते थे और धूल-शोर से बचने का कोई इंतजाम नहीं होता था।
• RM900: इसमें पूरे 4 आधुनिक केबिन दिए गए हैं जो पूरी तरह Air Conditioned और साउंड-प्रूफ हैं। इसमें मैनुअल लीवर्स की जगह जॉयस्टिक और कंप्यूटर की टचस्क्रीन डिस्प्ले लगी हैं, जिससे काम में 100% सटीकता आती है।

---
