Ballast Cleaning Machine (BCM) का संपूर्ण तकनीकी महा-ग्रंथ और संचालन गाइड
पटरियों के नीचे का यांत्रिक विज्ञान और जमीनी प्रदूषण का कड़ा गणित
भारतीय रेलवे के विशालकाय रेल नेटवर्क पर जब कोई आधुनिक और हाई-स्पीड ट्रेन (जैसे वंदे भारत एक्सप्रेस, राजधानी या शताब्दी एक्सप्रेस) 130 से 160 किलोमीटर प्रति घंटे की रफ्तार से बिना किसी झटके के स्मूथली दौड़ती है, तो पटरियों के नीचे बिछे नुकीले पत्थर केवल सजावट की चीज नहीं होते। रेलवे इंजीनियरिंग की पारिभाषिक और तकनीकी शब्दावली में इन पत्थरों को बैलास्ट (Ballast) यानी गिट्टी कहा जाता है। पहली नजर में बेहद साधारण और बंजर दिखने वाले ये पत्थर असल में रेलवे ट्रैक का सबसे महत्वपूर्ण सुरक्षा कवच हैं।
बैलास्ट (गिट्टी) के चार मुख्य यांत्रिक कार्य:
- स्लीपरों को जकड़ना (Sleeper Anchoring): ये नुकीले पत्थर आपस में इस तरह फंस जाते हैं (Interlocking Action) कि कंक्रीट के भारी-भरकम स्लीपरों को अपनी जगह से 1 मिलीमीटर भी हिलने नहीं देते।
- भार का वितरण (Load Dispersion): जब लाखों टन वजनी मालगाड़ी या सवारी गाड़ी पटरियों से गुजरती है, तो यह गिट्टी उस भारी दबाव और पहियों के भयंकर कंपन (Hammering Action) को अपने अंदर सोखकर जमीन की निचली सतह पर समान रूप से फैला देती है।
- ट्रैक का लचीलापन (Track Resilience/Elasticity): यदि पटरियों के नीचे सीधे कंक्रीट या सीमेंट की पक्की सड़क बना दी जाए, तो ट्रेनों के गुजरने से स्लीपर टूट जाएंगे। यह गिट्टी ट्रैक को एक गद्देदार कुशनिंग प्रभाव (Cushioning Effect) देती है, जिससे ट्रेनों को एक बेहतरीन सवारी गुणवत्ता (Riding Quality) मिलती है।
- त्वरित जल निकासी (Unhindered Track Drainage): मानसून के दौरान जब मूसलाधार बारिश होती है, तो इन पत्थरों के बीच की खाली जगह (Void Spaces) पानी को ट्रैक पर रुकने नहीं देतीं। पानी तुरंत पटरियों के नीचे से बहकर बाहर निकल जाता है, जिससे रेलवे फॉर्मेशन सुरक्षित रहता है।
गिट्टी का प्रदूषण (Ballast Attrition & Pollution) क्या है?
जब लगातार इन पटरियों के ऊपर से चौबीसों घंटे भारी गाड़ियाँ गुजरती हैं, तो उनके भयंकर एक्सेल लोड के कारण ये नुकीले पत्थर आपस में रगड़ खाने लगते हैं। इस रगड़ से पत्थरों के कोने टूट जाते हैं और वे गोल होने लगते हैं, जिससे उनका आपस में फंसने का गुण खत्म हो जाता है। पत्थरों के टूटने से बारीक पत्थरों का चूरा (Pulverization of Ballast) बनने लगता है।
इसके अलावा, वैगनों से गिरने वाली कोयले की धूल, लोहे के बारीक कण, पर्यावरण की उड़ती हुई मिट्टी, अत्यधिक वर्षा और कुछ इंजनों से गिरने वाली राख इन पत्थरों के बीच की खाली जगहों को पूरी तरह जाम कर देती है। रेलवे की भाषा में इसे गिट्टी का प्रदूषण (Ballast Pollution) या अशुद्धियां (Contaminants/Fines) कहा जाता है।
प्रदूषण और गिट्टी के सख्त होने (Caking) का गणित
रेलवे इंजीनियरिंग के कड़े मार्ग रखरखाव नियमों के अनुसार, इस प्रदूषण को मापने का एक निश्चित गणितीय पैमाना है:
- 25% प्रदूषण का स्तर (Due Level): जब पत्थरों के बीच बारीक मिट्टी और चूरे की मात्रा कुल आयतन का 25% पहुंच जाती है, तो गिट्टी की गहरी सफाई करना देय (Due) हो जाता है। इस स्तर पर ट्रैक अपनी इलास्टिसिटी खोना शुरू कर देता है।
- 40% प्रदूषण का स्तर (Necessary Level): जब यह कचरा 40% की खतरनाक सीमा को पार कर जाता है, तो सफाई करना अति-आवश्यक (Necessary) हो जाता है। इस स्थिति में मिट्टी और पत्थर मिलकर सीमेंट की तरह कड़क हो जाते हैं, जिसे फील्ड में गिट्टी का जाम होना (Caking of Ballast) या सख्त बेड बनना कहते हैं।
जब गिट्टी पूरी तरह सख्त (Caked) हो जाती है, तो बारिश का पानी नीचे ही नहीं जा पाता। पटरियों के ठीक नीचे पानी और अशुद्धियों का एक कड़ा कोर (Contaminated Core) बन जाता है। पानी जमा होने से पटरियों के नीचे की मिट्टी दलदल का रूप ले लेती है, जिससे पटरियों के अचानक धंसने, अलाइनमेंट बिगड़ने और ट्रेन के पटरी से उतरने (Derailment) का खतरा 500 गुना बढ़ जाता है। यात्रियों को ट्रेन में सफर के दौरान तेज और असुरक्षित झटके महसूस होने लगते हैं (Unsatisfactory Riding)।
गहरी छनाई (Deep Screening) की पाँच वैधानिक परिस्थितियाँ
इस गंभीर समस्या को जड़ से खत्म करने के लिए पटरियों के नीचे से पूरी गंदी गिट्टी को बाहर निकालकर छानना पड़ता है। इसे गहरी छनाई (Deep Screening) कहते हैं। रेलवे के स्थायी मार्ग नियमों के अनुसार, निम्नलिखित परिस्थितियों में फुल बैलास्ट कुशन प्रदान करके गहरी छनाई करना अनिवार्य है:
- CTR (Complete Track Renewal) से ठीक पहले: जब किसी पुराने हो चुके रेल मार्ग की पटरियों और स्लीपरों दोनों को पूरी तरह बदलकर नया लोहा डाला जा रहा हो।
- TSR (Through Sleeper Renewal) से ठीक पहले: जब पटरियां तो सुरक्षित हों, लेकिन पुराने हो चुके सभी कंक्रीट स्लीपरों को एक साथ बदला जा रहा हो।
- राइडिंग क्वालिटी खराब होने पर: जब गिट्टी के सख्त बेड (Caking) के कारण गाड़ियों की सवारी गुणवत्ता खराब हो चुकी हो और ट्रैक जियोमेट्री बिगड़ रही हो।
- LWR/CWR में बदलने से पहले: जब सामान्य फिश-प्लेट वाले छोटे ट्रैक या शॉर्ट वेल्डेड रेल (SWR) को आधुनिक लॉन्ग वेल्डेड रेल (LWR) या कंटीन्यूअस वेल्डेड रेल (CWR) में बदला जाता है, ताकि पटरियों के फैलने और सिकुड़ने का भारी दबाव गिट्टी झेल सके।
- 10 साल की कडी समयसीमा: एक सामान्य और अनिवार्य नियम के रूप में, पूरे रेल नेटवर्क के प्रत्येक मुख्य ट्रैक की कम से कम 10 साल में एक बार गहरी छनाई (Deep Screening) होना 100% कानूनी रूप से अनिवार्य है।
वैश्विक इतिहास, भारत में मशीनीकरण का सफर और मॉडल्स का वर्गीकरण
इतिहास के शुरुआती पन्नों में रेलवे ट्रैक के नीचे से इस कड़े मलबे (Caked Ballast) को साफ करना एक दुःस्वप्न जैसा था। सैकड़ों मजदूर कड़कती धूप में गेंती, कुदाल और लोहे के बड़े-बड़े छनने लेकर पटरियों के बीच बैठते थे। मजदूर पटरियों के नीचे की मिट्टी खोदते थे, उसे मैन्युअल छलनियों से छानते थे और फिर वापस डालते थे।
यह प्रक्रिया इतनी धीमी थी कि दिनभर में मात्र 15 से 20 मीटर ट्रैक ही साफ हो पाता था। इसके कारण महीनों तक ट्रेनों की रफ्तार को बेहद कम (Speed Restriction) रखना पड़ता था, जिससे रेलवे को भारी वित्तीय नुकसान होता था। इस समस्या को हमेशा के लिए खत्म करने के लिए यूरोप के बाजारों में यांत्रिक मशीनीकरण की शुरुआत हुई।
वैश्विक तकनीक का विकास
बिना पटरियों को उखाड़े उनके नीचे से गिट्टी को खींचने, उसे यांत्रिक कंपनों से छानने और कचरे को हवा में दूर फेंकने की तकनीक का विकास मुख्य रूप से यूरोप के दो देशों—ऑस्ट्रिया (Austria) और स्विट्जरलैंड (Switzerland) में हुआ। वहाँ के इंजीनियरों ने एक ऐसी ‘अंतहीन कटर चेन’ (Endless Cutter Chain) और ‘वाइब्रेटिंग स्क्रीन’ (Vibrating Screen) का अविष्कार किया जो पटरियों पर चलते-चलते ही नीचे का पूरा ढांचा साफ कर सकती थी। आज यही तकनीक पूरी दुनिया के रेलवे उद्योग का वैश्विक मानक (Global Standard) बन चुकी है।
भारतीय रेलवे में BCM का क्रमिक विकास (Historical Evolution)
भारतीय रेलवे ने अपनी पटरियों को गति और सुरक्षा देने के लिए पिछले 50 वर्षों में कई प्रकार की स्वचालित बैलास्ट क्लीनिंग मशीनों को अपने बेड़े में शामिल किया है। आइए, इन सभी ऐतिहासिक मॉडल्स की यांत्रिक विशेषताओं और उनके वर्तमान स्टेटस को गहराई से समझते हैं:
1. शुरुआती मॉडल – BCM CB-5 (वर्ष 1970)
भारतीय रेलवे के इतिहास में सबसे पहली गिट्टी सफाई मशीन साल 1970 में शामिल की गई थी। इसे स्विट्जरलैंड की मशहूर कंपनी मेसर्स मैटिसा (Matissa) द्वारा बनाया गया था।
- यांत्रिक विशेषताएं: यह 8 पहियों वाली एक बेहद शुरुआती मशीन थी। इसकी स्वयं की चलने की ट्रांसफर स्पीड मात्र 40 Kmph थी।
- वर्तमान स्थिति: तकनीक पुरानी होने और नई कंक्रीट स्लीपर प्रणाली का लोड न झेल पाने के कारण यह मॉडल अब पूरी तरह से चलन से बाहर (Obsolete) हो चुका है।
2. प्लेन ट्रैक विशेषज्ञ – RM 80 (वर्ष 1982-1989)
भारतीय रेलवे के इतिहास का सबसे सफल और सबसे बड़ा बेड़ा RM 80 मॉडल का है। इसे ऑस्ट्रिया की मशहूर कंपनी Plasser & Theurer से आयात किया गया था।
- यांत्रिक विशेषताएं: इसका कुल वजन लगभग 91 टन है। इसकी कुल लंबाई 31,800 mm और चौड़ाई 3,150 mm है। यह मशीन शुद्ध रूप से सीधे और सामान्य रेलवे ट्रैक (Plain Track) की गहरी छनाई के लिए डिजाइन की गई है। इसकी गिट्टी साफ करने की कुल क्षमता 650 क्यूबिक मीटर प्रति घंटा (m³/hr) है। यह दो बेहद शक्तिशाली एयर-कूल्ड इंजनों द्वारा संचालित होती है।
3. अमेरिकी तकनीक – KBC-600 (वर्ष 1989)
इसी दौर में भारतीय रेलवे ने अमेरिकी तकनीक का भी परीक्षण किया और अमेरिका की मेसर्स कर्शो (M/s Kershaw) कंपनी से कुछ मशीनें शामिल कीं।
- यांत्रिक विशेषताएं: इस मशीन में दो इंजन लगे थे और इसकी सबसे बड़ी खासियत इसकी विशेष हाइड्रोस्टेटिक ड्राइव तकनीक (Hydrostatic Drive Technology) थी, जो काम के दौरान पहियों को बहुत ही सूक्ष्म और नियंत्रित गति देती थी।
4. टर्नआउट विशेषज्ञ – RM 76 (वर्ष 1992)
सीधे ट्रैक को साफ करना आसान था, लेकिन जहाँ पटरियाँ आपस में क्रॉस करती हैं या दिशा बदलती हैं (Points & Crossings या Turnouts), वहाँ आम मशीनें अपनी निश्चित चौड़ाई के कारण काम नहीं कर पाती थीं क्योंकि टर्नआउट के स्लीपर बहुत लंबे होते हैं। इस समस्या को हल करने के लिए वर्ष 1992 में RM 76 मॉडल को लाया गया।
- यांत्रिक विशेषताएं: इसका कुल वजन 69 टन और लंबाई 24,690 mm है। इसकी छनाई क्षमता 550 क्यूबिक मीटर प्रति घंटा है। इसके कटर बार की सबसे बड़ी खासियत यह है कि इसमें 500 mm लंबे कुल 8 एक्सटेंशन पीस जोड़कर इसकी खुदाई की चौड़ाई को 7.72 मीटर तक बढ़ाया जा सकता है, जिससे यह पूरे यार्ड के स्लीपरों को कवर कर लेती है। इसके कटर ब्लेड में 2 स्क्रेपिंग फिंगर्स लगी होती हैं।

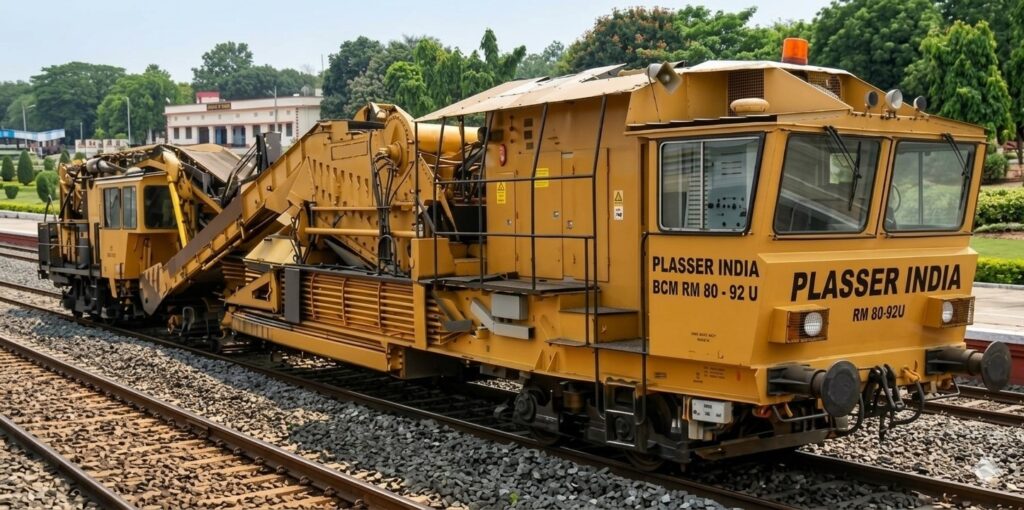

5. यूनिवर्सल ऑलराउंडर – RM 80-92 U (आधुनिक युग)
यह वर्तमान समय में भारतीय रेलवे का सबसे आधुनिक और शक्तिशाली मॉडल है, जिसे यूनिवर्सल किंग कहा जाता है।
- यांत्रिक विशेषताएं: इसका कुल वजन 91 टन और बफर-टू-बफर कुल लंबाई 29,540 mm है। यहाँ आने वाले U अक्षर का मतलब होता है Universal (यूनिवर्सल)। यह मशीन एक ही ट्रैफिक ब्लॉक के दौरान सीधे ट्रैक (Plain Track) की सफाई करते-करते रास्ते में आने वाले मुश्किल मोड़ों और टर्नआउट्स (Turnouts) को भी बिना रुके साफ कर सकती है। इसकी क्षमता 650 क्यूबिक मीटर प्रति घंटा है और इसके कटर बार में प्रति लिंक 5 स्क्रेपिंग फिंगर्स लगी होती हैं, जो कड़े से कड़े मलबे को आसानी से काट देती हैं।
अक्षरों और नंबर्स का यांत्रिक कोड (Model Coding Decoded)
रेलवे के तकनीकी गलियारों में इन मॉडल्स के नामों के पीछे का रहस्य बहुत गहरा है:
- ‘RM’ का असली अर्थ: यह कोई अंग्रेजी शब्द नहीं है, बल्कि जर्मन भाषा के शब्द Räummaschine (रौममशीन) से लिया गया है। जर्मन रेलवे इंजीनियरिंग में इसका सीधा और स्पष्ट अर्थ होता है Undercutter Cleaner यानी वह मशीन जो पटरियों के नीचे से खुदाई करके साफ करने की क्षमता रखती है।
- नंबर्स का मतलब: इसमें आने वाले नंबर्स (जैसे 80, 76, 92) मशीन की डिजाइन सीरीज़, उसके आविष्कार के वर्ष और उसकी यांत्रिक क्षमताओं के विकासक्रम को दर्शाते हैं।
वैधानिक आयाम और कड़े गति नियम (Dimensions & Oscillation Trials)
रेलवे के नए कड़े तकनीकी नियमों के अनुसार, इन मशीनों को ट्रैक पर चलाने और काम करने के लिए कड़े मूविंग लिमिट्स (Moving Envelope Limits) का पालन करना पड़ता है:
- कुल ऊंचाई और चौड़ाई: मशीन की अधिकतम ऊंचाई 4,015 mm और चौड़ाई 3,140 mm से अधिक नहीं होनी चाहिए ताकि ओएचई (OHE) बिजली के तारों या सिग्नलों से कोई टकराव न हो।
- एक्सेल लोड लिमिट: ट्रैक की सुरक्षा के लिए प्रति एक्सल अधिकतम भार सीमा 19.8 टन से 22.82 टन (मॉडल के अनुसार) के बीच कड़ाई से नियंत्रित की जाती है।
- पहियों का डाया (Wheel Diameter): नए पहियों का व्यास 900 mm होता है, और घिसने के बाद इसकी न्यूनतम कंडमिंग सीमा (Condemning Limit) 813 mm से 850 mm तय की गई है। पहियों की प्रोफाइल हमेशा वोन व्हील प्रोफाइल (Worn Wheel Profile) होनी चाहिए।
- गति सीमा (Speed Limit): अपने स्वयं के इंजन की पावर पर या किसी मालगाड़ी/सवारी गाड़ी के साथ जुड़कर चलने (Travel Mode) के दौरान इसकी अधिकतम गति 75 से 80 Kmph निर्धारित है। लेकिन काम करने के दौरान (Working Mode) इसकी स्पीड घटकर मात्र 1.8 Kmph से 2.7 Kmph के बीच आ जाती है।
ओसीलेशन ट्रायल (Oscillation Trials) का चक्र: किसी भी नई या मरम्मत की गई BCM मशीन को सीधे मुख्य रेल मार्ग पर चलाने की अनुमति नहीं होती। सुरक्षा के लिए सबसे पहले अनुसंधान विंग द्वारा एक अस्थाई गति प्रमाणपत्र (Provisional Speed Certificate) जारी किया जाता है। इसके आधार पर मशीन को फील्ड में अलग-अलग पटरियों, तीखे मोड़ों (Curves) और यार्डों में दौड़ाकर उसकी यांत्रिक स्थिरता और पहियों के उछाल (Oscillation) की जांच की जाती है। जब मशीन सभी सुरक्षा मानकों पर 100% खरी उतरती है, तभी उसे अंतिम गति प्रमाणपत्र (Final Speed Certificate) जारी किया जाता है, जिसके बाद ही वह पूरे देश में कहीं भी वैधानिक रूप से कार्य कर सकती है।
बाहुबली के फेफड़े और धड़कन: इंजन और ट्रांसमिशन का महा-संग्राम
यदि खुदाई करने वाली कटर चेन इस मशीन के हाथ-पैर हैं, तो इसके अंदर धड़कने वाले दो विशाल इंजन इस बाहुबली के फेफड़े और दिल हैं। जब यह मशीन ट्रैक पर उतरती है, तो इसे कड़े, जमे हुए और मिट्टी के साथ मिलकर सीमेंट जैसे कड़क हो चुके पत्थरों को उखाड़ना होता है। इस भयंकर प्रतिरोध (Resistance) को तोड़ने के लिए सामान्य इंजनों की ताकत काफी नहीं होती। इसीलिए, इस मशीन की पूरी संरचना में दो स्वतंत्र इंजन (Two Independent Engines) लगाए गए हैं, जो भारी-भरकम मैकेनिकल लोड को आपस में बांटते हैं।
इंजन का यांत्रिक विन्यास और तकनीकी क्षमता (Engine Technical Specifications)
मशीन में लगे दोनों मुख्य इंजन जर्मनी की विश्वप्रसिद्ध तकनीक पर आधारित होते हैं, जिन्हें मेक Deutz (डीयूटीजेड) के नाम से जाना जाता है। इसका विशिष्ट मॉडल नंबर BF 12L 513C होता है। ये इंजन पूरी तरह से हवा से ठंडे होने वाले (Air-Cooled) आंतरिक दहन डीजल इंजन होते हैं।
- हॉर्सपावर और ताकत: प्रत्येक स्वतंत्र इंजन की क्षमता 453 हॉर्सपावर (HP) यानी लगभग 333 KW की भारी-भरकम ताकत पैदा करने की होती है। जब वर्किंग मोड के दौरान दोनों इंजन एक साथ अपनी पूरी शक्ति झोंकते हैं, तो इस बाहुबली मशीन को कुल 906 HP की प्रचंड यांत्रिक ऊर्जा मिलती है।
- आरपीएम (RPM) और घूर्णन गति: ये दोनों इंजन 2300 RPM की घूर्णन गति पर अपनी अधिकतम शक्ति और टॉर्क (Maximum Torque) जनरेट करते हैं।
- ईंधन की खपत (Fuel Consumption): भारी खुदाई के दौरान इनका ईंधन उपभोग लगभग 27 लीटर प्रति घंटा प्रति इंजन होता है। मशीन के मुख्य ईंधन टैंक (Main Fuel Tank) और सहायक टैंक (Auxiliary Fuel Tank) को मिलाकर कुल 2,000 लीटर डीजल स्टोर करने की क्षमता होती है।
इंजन का क्रिटिकल वी-12 फायरिंग ऑर्डर (V-12 Firing Order Science)
ये इंजन कुल 12 सिलेंडरों वाले होते हैं, जो इंजन ब्लॉक के अंदर ‘V-शेप’ (V-12 Configuration) में व्यवस्थित होते हैं। इंजन के अंदर पिस्टनों के क्रमिक रूप से चलने और क्रैंकशाफ्ट (Crankshaft) पर बिना किसी झटके के लगातार ताकत पैदा करने के लिए एक बेहद सटीक और कड़ा चक्र काम करता है, जिसे फायरिंग ऑर्डर (Firing Order) कहा जाता है।
यदि यह ऑर्डर एक माइक्रोसेकंड के लिए भी असंतुलित हो जाए, तो इंजन के अंदर भयंकर वाइब्रेशन होगा और इसका क्रैंकशाफ्ट टूटकर बिखर जाएगा। इस महाबली इंजन का सटीक फायरिंग ऑर्डर नीचे दिया गया है, जिसे याद रखना प्रत्येक ऑपरेटर के लिए जरूरी है:
1 – 8 – 5 – 10 – 3 – 7 – 6 – 11 – 2 – 9 – 4 – 12
अग्रिम और पिछले इंजन का कार्य विभाजन (Functional Division of Engine 1 & Engine 2)
मशीन के संतुलन को बनाए रखने और भारी लोड के समय हाइड्रोलिक प्रेशर को टूटने से बचाने के लिए, दोनों इंजनों के कामों का एक बेहद खूबसूरत और सटीक विभाजन (Division of Work) किया गया है। दोनों इंजन अलग-अलग यांत्रिक हिस्सों को शक्ति (Power) ट्रांसफर करते हैं:
1. अग्रिम इंजन के मुख्य कार्य (Functions of Front Engine – Engine 1):
- यात्रा मोड (Travel Drive): मशीन को एक स्टेशन से दूसरे स्टेशन तक सामान्य यात्रा के दौरान पटरियों पर दौड़ाना।
- कार्य मोड (Work Drive): गिट्टी की गहरी छनाई के दौरान मशीन को बेहद सूक्ष्म, नियंत्रित और निरंतर गति (1.8 से 2.7 Kmph) से आगे बढ़ाना।
- चेन गाइड्स का संचालन (Chain Guide Operation): एक्सकेवेशन चेन के भारी-भरकम गाइड्स और गिट्टी के ढलानदार रास्तों (Chutes) को ऊपर-नीचे व बाएं-बाएं खिसकाना।
- कन्वेयर बेल्ट्स की शक्ति: गिट्टी वितरण के लिए जिम्मेदार दोनों साइड बेल्ट्स (LHS & RHS Ballast Distributing Conveyors), मुख्य कन्वेयर बेल्ट (Main Conveyor) और कचरा फेंकने वाली बेल्ट (Waste Conveyor) को हाइड्रोलिक पावर देना।
- लिफ्टिंग और क्लच प्रणालियाँ: ट्रैक को ऊपर उठाने वाले भारी सिलेंडरों (Lifting Cylinders) को प्रेशर देना और ड्राइविंग एक्सल 1 व 2 के मुख्य क्लच पंप को ऑपरेट करना।
- गियरबॉक्स कूलिंग: फ्रंट मुख्य गियरबॉक्स के अंदरूनी हाइड्रोलिक तेल को ठंडा बनाए रखना।
- अतिरिक्त कटर चेन पंप (Additional Cutter Chain Pump): विषम परिस्थितियों में कटर चेन को अतिरिक्त बूस्टर प्रेशर देना।
2. पिछले इंजन के मुख्य कार्य (Functions of Rear Engine – Engine 2):
- मुख्य खुदाई चेन का संचालन (Main Cutter Chain Drive): पिछले इंजन का सबसे मुख्य और सबसे भारी काम होता है पटरियों के नीचे चलने वाली विशाल पंचकोण आकार की कटर चेन को घुमाना। स्लीपरों के नीचे की सख्त गिट्टी को उखाड़ने के लिए यह इंजन अपनी पूरी हॉर्सपावर कटर चेन के पंप को ट्रांसफर कर देता है।
- छलनी इकाई का संचालन (Screen Drive): वाइब्रेशन स्क्रीन चैंबर के भारी-भरकम अनबैलेंस फ्लाईव्हील्स (Flyweights) को कंपायमान करना।
- बैकअप यात्रा मोड: यात्रा के दौरान अग्रिम इंजन की मदद के लिए ड्राइविंग एक्सल 3 और 4 के क्लच पंप को चलाना।
- रियर कूलिंग सिस्टम: पिछले मुख्य गियरबॉक्स के तेल को ठंडा रखने के लिए हाइड्रोलिक कूलिंग पंप को चलाना।
हाइड्रोलिक पंप गियरबॉक्स का साम्राज्य और 17 पंपों का विज्ञान
बैलास्ट क्लीनिंग मशीन में कोई भी यांत्रिक कार्य सीधे लोहे के गियर, चैन या पट्टों (Belts) से नहीं होता। यह पूरी विशालकाय मशीन शुद्ध रूप से द्रवचालित शक्ति (Hydraulic Power) और बंद लूप हाइड्रोलिक सिस्टम (Closed Loop Hydraulic System) पर चलती है। इंजनों की घूर्णन यांत्रिक शक्ति को हाइड्रोलिक तेल के भारी दबाव (Fluid Pressure) में बदलने के लिए दोनों इंजनों से भारी-भरकम पंप गियरबॉक्स (Pump Gearbox) जुड़े होते हैं। पूरी मशीन में कुल 17 हाइड्रोलिक पंप और 21 हाइड्रोलिक मोटर्स का एक ऐसा मायाजाल बिछा होता है जो तेल के वर्किंग प्रेशर को 100 से लेकर 350 बार (bar) तक पहुंचा देता है।
वर्डप्रेस लेआउट में बिना किसी प्लगइन के मोबाइल और कंप्यूटर स्क्रीन पर बिल्कुल साफ और सुंदर दिखने के लिए, फ्रंट और रियर पंपों की क्षमता (ccm), वर्किंग प्रेशर और तेल प्रवाह दर (Flow Rate) की पूरी तकनीकी सूची नीचे दी गई तालिकाओं में दी गई है:
अग्रिम पंप डिस्ट्रीब्यूशन फ्रेम (Front Pump Arrangement – Engine 1)
| पंप का नाम और प्राथमिक कार्य (Pump Designation) | पंप का यांत्रिक प्रकार (Pump Type) | पंप की क्षमता (Capacity in ccm) | तेल प्रवाह दर (Flow Rate) |
|---|---|---|---|
| एयर कंडीशनर पंप (AC Pump) | गियर पंप | 19 ccm | लगभग 43 लीटर प्रति मिनट (l/min) |
| गियरबॉक्स लुब्रिकेशन पंप (Hauptgetriebe) | ट्रिपल गियर पंप | 8 ccm | गियर टीथ की संख्या: z = 17 |
| वर्किंग और ट्रैवल ड्राइव पंप (Drive Unit) | एक्सियल पिस्टन वेरिएबल पंप | 250 ccm | 2300 RPM पर लगभग 550 लीटर/मिनट |
| कन्वेयर बेल्ट ड्राइव पंप (Main & Waste Belt) | हाई-प्रेशर गियर पंप | मॉडल के अनुसार वेरिएबल | वर्किंग प्रेशर: 180 bar से 210 bar |
| लिफ्टिंग और गाइड्स सिलेंडर पंप | गियर पंप | वेरिएबल | सूक्ष्म हाइड्रोलिक नियंत्रण हेतु |
पिछला पंप डिस्ट्रीब्यूशन फ्रेम (Rear Pump Arrangement – Engine 2)
| पंप का नाम और प्राथमिक कार्य (Pump Designation) | पंप का यांत्रिक प्रकार (Pump Type) | पंप की क्षमता (Capacity in ccm) | तेल प्रवाह दर (Flow Rate) | वर्किंग हाइड्रोलिक प्रेशर (Working Pressure) |
|---|---|---|---|---|
| टुरास/कटर चेन ड्राइव पंप (Cutter Chain Drive) | एक्सियल पिस्टन पंप | 250 ccm | 360 लीटर प्रति मिनट (l/min) | 350 bar (उच्चतम यांत्रिक लोड पर) |
| स्क्रीन ड्राइव पंप (Vibrating Screen Unit) | वेरिएबल पिस्टन पंप | 60 ccm | 691 लीटर प्रति मिनट (l/min) | 300 bar (1000 RPM वाइब्रेशन हेतु) |
| रियर ट्रैवल ड्राइव पंप (Axle 3 & 4 Power) | एक्सियल पिस्टन वेरिएबल पंप | 250 ccm | 490 लीटर प्रति मिनट (l/min) | 250 bar (यात्रा मोड के दौरान) |
| गियरबॉक्स कूलिंग पंप (Rear Lubrication) | गियर पंप | 8 ccm | गियर टीथ की संख्या: z = 17 | 50 bar |
हाइड्रोलिक तेल का टैंक विज्ञान और कूलिंग का गणित
इस पूरे विशाल हाइड्रोलिक तंत्र को सुचारू रूप से चलाने और प्रेशर टूटने से बचाने के लिए मशीन में दो विशाल हाइड्रोलिक ऑयल टैंक (Hydraulic Oil Tanks) दिए गए हैं:
- अग्रिम हाइड्रोलिक टैंक की कुल क्षमता (Front Tank): 440 लीटर
- पिछले हाइड्रोलिक टैंक की कुल क्षमता (Rear Tank): 770 लीटर
फील्ड की सबसे बड़ी व्यावहारिक समस्या और समाधान (Pressure Drop Breakdown): काम के दौरान लगातार कड़े पत्थरों को खोदने के कारण हाइड्रोलिक मोटर्स पर अत्यधिक लोड पड़ता है, जिससे हाइड्रोलिक तेल का तापमान बहुत तेजी से बढ़ने लगता है। यदि तेल का तापमान 70 डिग्री सेल्सियस की ऊपरी सीमा को पार कर जाता है, तो हाइड्रोलिक तेल अपनी श्यानता (Viscosity) खो देता है और बहुत पतला होने लगता है।
तेल पतला होते ही मशीन के सभी भारी-भरकम पंप प्रेशर छोड़ देते हैं, जिसे फील्ड की भाषा में प्रेशर ड्रॉप होना (Pressure Drop) या हाइड्रोलिक वाष्पीकरण कहते हैं। इसके होते ही कटर चेन और वाइब्रेशन स्क्रीन बीच ब्लॉक में ही पूरी तरह जाम हो जाती है। इस गंभीर समस्या से बचने के लिए, पिछले गियरबॉक्स फ्रेम के ऊपर बड़े-बड़े एयर-कूल्ड हाइड्रोलिक ऑयल कूलर्स (Oil Coolers) और मुख्य लुब्रिकेशन ट्रिपल पंप (Part Code: 62.05.4000.296) लगाए गए हैं, जो लगातार तेल के तापमान को 50 से 60 डिग्री के बीच नियंत्रित रखते हैं।
एक्सकेवेशन यूनिट का यांत्रिक ढांचा और कटर चेन का विज्ञान
मशीन का वह हिस्सा जो पटरियों के नीचे रेंगते हुए कड़े से कड़े मलबे को उखाड़ फेंकता है, उसे एक्सकेवेशन यूनिट (Excavation Unit) यानी खुदाई इकाई कहा जाता है. यह यूनिट पटरियों और स्लीपरों को बिना कोई नुकसान पहुंचाए, उनके ठीक नीचे से गिट्टी को खींचकर ऊपर मशीन के पेट में भेजती है.
कटर चेन की यांत्रिक बनावट (Cutter Chain Mechanics)
यह कोई साधारण चेन नहीं है, बल्कि हाई-टेन्साइल स्टील (High-Tensile Steel) से बना एक अंतहीन यांत्रिक लूप है जो पंचकोण (Pentagon Shape) के आकार में घूमता है. इस कटर चेन के मुख्य घटक नीचे दी गई सूची में स्पष्ट किए गए हैं:
- 82 मुख्य शोवल्स (82 Scraper Shovels): चेन में कुल 82 बड़े फावड़े या कटर बकेट लगे होते हैं, जो पत्थरों को अपनी गोद में भरकर ऊपर खींचते हैं.
- 82 इंटरमीडिएट लिंक्स (82 Intermediate Links): प्रत्येक मुख्य शोवल को आपस में जोड़ने के लिए 82 मजबूत कड़ियां लगी होती हैं.
- चेन बोल्ट और नट्स (Chain Bolts & Double Nuts): प्रत्येक लिंक को आपस में जकड़ने के लिए प्रति लिंक 2 भारी-भरकम चेन बोल्ट होते हैं. इसके साथ ही एक विशेष हेडेड बोल्ट होता है जो डबल नट और स्प्रिंग वॉशर (Spring Washer) से कसा होता है ताकि कंपन के कारण काम के बीच में चेन खुलकर न बिखर जाए.
- कार्बाइड स्क्रेपिंग फिंगर्स (Carbide Scraping Fingers): प्रत्येक फावड़े (Shovel) के आगे बेहद नुकीली उंगलियां जैसी कटर ब्लेड लगी होती हैं, जिन्हें टंगस्टन कार्बाइड फिंगर्स कहा जाता है. मॉडल के अनुसार (जैसे RM 80 और RM 80-92 U में) प्रति लिंक 5 स्क्रेपिंग फिंगर्स लगी होती हैं, जबकि RM 76 में प्रति लिंक 2 फिंगर्स होती हैं.
- कॉर्नर रोलर्स और ट्यूरेट: चेन को मोड़ों पर घुमाने के लिए कुल 5 कॉर्नर रोलर्स और 1 बड़ा ड्रेजर ड्रम (Dredger Drum / Turret) लगा होता है, जो ट्यूरेट गियर से संचालित होता है.
High Output BCM RM900 Track Machine (HOBCM): भारतीय रेलवे की इस आधुनिक मशीन की पूरी सच्चाई
चेन की गति और खुदाई का गणित
- चेन की वेरिएबल स्पीड (Chain Speed): पत्थरों की कठोरता के अनुसार कटर चेन की रफ्तार को 1.8 मीटर से 4.0 मीटर प्रति सेकंड तक बदला जा सकता है. आमतौर पर फील्ड में सबसे सफल और सामान्य गति 2.7 मीटर प्रति सेकंड अपनाई जाती है.
- खुदाई की गहराई (Excavation Depth): कटर बार द्वारा की जाने वाली शुद्ध कटाई की गहराई लगभग 280 mm होती है. जब इसे स्लीपर के सबसे निचले हिस्से (Sleeper Bottom) से 20 mm नीचे सेट किया जाता है, तो यह ट्रैक को बिना नुकसान पहुंचाए कुल 300 mm की मिनिमम खुदाई गहराई (Minimum Permissible Cushion Depth) सुनिश्चित करती है.
कोहनी मोड़ने की तकनीक (Elbow Folding Provision)
फील्ड में काम करते समय सबसे बड़ी चुनौती संकरी जगहें जैसे—कंक्रीट और PSC गर्डर ब्रिज (Girder Bridges) या प्लेटफॉर्म की दीवारें होती हैं.
- सामान्य तौर पर साइट पर कटर चेन को खोलने और आपस में लिंक करने के लिए कम से कम 5000 mm चौड़ी जगह की जरूरत होती है.
- लेकिन इस बाहुबली मशीन में कोहनी (Elbow Trough) को हाइड्रॉलिक रूप से फोल्ड (बंद) करने की एक विशेष यांत्रिक सुविधा होती है. इस तकनीक की मदद से संकरी जगहों पर काम के दौरान आवश्यक चौड़ाई को घटाकर 4500 mm से भी कम किया जा सकता है. Restricted लोकेशंस पर काम के लिए 1900 mm की कटर बार सबसे सुरक्षित मानी जाती है.
ट्रिपल डेक वाइब्रेटिंग स्क्रीन और छनाई का भौतिक सिद्धांत
खुदाई इकाई द्वारा उखाड़ी गई पूरी गंदी गिट्टी और मिट्टी सीधे मशीन के मध्य भाग में स्थित स्क्रीनिंग यूनीट (Screening Unit) यानी छलनी चैंबर में गिरती है. यह यूनिट कुल 21 से 30 वर्ग मीटर (m²) के विशाल सतह क्षेत्र वाली तीन मंजिला छलनी होती है, जो लीनियर वाइब्रेशन (Linear Vibration) के सिद्धांत पर काम करती है.
तीन परतों का छनाई विज्ञान (Triple Deck Sifting System)
इस चैंबर के अंदर कुल 28 जालीदार स्क्रीन मेश (Total Meshes) का एक वैज्ञानिक चक्र लगा होता है, जो तीन परतों (Desks) में बटा होता है:
- फर्स्ट डेस्क (Upper Screen – 80 mm): यह सबसे ऊपरी परत है. इसका काम गिट्टी के साथ आए बड़े-बड़े पत्थरों या कंक्रीट के मलबे (>80 mm) को रोकना है. ये अनुपयोगी बड़े पत्थर एक ढलानदार रास्ते (Chute) से सीधे वेस्ट कन्वेयर बेल्ट पर गिरते हैं और ट्रैक से बाहर चले जाते हैं.
- सेकंड डेस्क (Middle Screen – 50 mm): यह बीच की परत है. यह ऊपर से छनकर आए पत्थरों को संभालती है और सबसे निचली जाली पर आने वाले मलबे के यांत्रिक भार (Mechanical Load) को कम करती है. यहाँ मध्यम आकार के काम के पत्थर रुकते हैं.
- थर्ड डेस्क (Lower Screen – 32 mm / 28 mm): यह सबसे निचली और बारीक छलनी है. रेलवे मानकों के अनुसार, 32 mm या 28 mm से छोटे आकार के टूटे पत्थर और मिट्टी बेकार कचरा (Muck/Spoil) माने जाते हैं. यह बारीक धूल इस जाली से नीचे गिरकर मुख्य कन्वेयर पर चली जाती है. इस जाली के ऊपर रुकने वाले 32 mm से 50 mm के बेहतरीन, नुकीले और साफ पत्थरों को पुन: उपयोग के लिए डिस्ट्रीब्यूशन कन्वेयर बेल्ट के माध्यम से वापस पटरियों पर बिछा दिया जाता है.
स्क्रीन Floors का मिलीमीटर साइज विन्यास (Sleeve Screen Plate Dimensions)
वर्डप्रेस लेआउट में बिना किसी प्लगइन के आसानी से पढ़े जाने के लिए, तीनों डेक पर लगी स्क्रीन प्लेट्स का बिल्कुल सटीक मिलीमीटर साइज (Dimensions) नीचे दी गई तालिका में व्यवस्थित किया गया है:
| डेक का स्तर (Screen Desk) | जाली का साइज और प्लेट मोटाई (Mesh Size & Thickness) | प्रति प्लेट का सटीक डाइमेंशन (Size in mm) | आवश्यक कुल संख्या (Quantity) |
|---|---|---|---|
| First Desk (ऊपरी) | 80 mm जाली / 15 mm मोटाई | 650 × 1050 mm | 04 नग |
| 80 mm जाली / 15 mm मोटाई | 670 × 1050 mm | 02 नग | |
| 80 mm जाली / 15 mm मोटाई | 670 × 1095 mm | 01 नग | |
| 80 mm जाली / 15 mm मोटाई | 650 × 1215 mm | 02 नग | |
| Second Desk (मध्य) | 50 mm जाली / 10 mm मोटाई | 650 × 1215 mm | 02 नग |
| 50 mm जाली / 10 mm मोटाई | 281 × 670 mm | 01 नग | |
| 50 mm जाली / 10 mm मोटाई | 670 × 938 mm | 01 नग | |
| 50 mm जाली / 10 mm मोटाई | 650 × 1050 mm | 04 नग | |
| 50 mm जाली / 10 mm मोटाई | 670 × 1050 mm | 02 नग | |
| Third Desk (निचली) | 32 mm जाली / 8 mm मोटाई | 650 × 1215 mm | 02 नग |
| 32 mm जाली / 8 mm मोटाई | 670 × 1215 mm | 01 नग | |
| 32 mm जाली / 8 mm मोटाई | 641 × 1050 mm | 04 नग | |
| 32 mm जाली / 8 mm मोटाई | 670 × 1060 mm | 02 नग |
स्क्रीन का वाइब्रेशन और कर्व संतुलन
- फ्लाईवेट्स का घूर्णन (Rotating Flyweights): स्क्रीन को हिलाने के लिए इसके शीर्ष पर दो भारी अनबैलेंस द्रव्यमान (Unbalanced Masses) लगे होते हैं जो हाइड्रॉलिक मोटर से घूमते हैं. जब कटर चेन चल रही होती है, तो स्क्रीन की वाइब्रेशन गति 1000 RPM होती है. चेन रुकने पर यह अपने आप घटकर 800 RPM पर आ जाती है. इसका वाइब्रेशन हाइड्रॉलिक प्रेशर 100 से 300 bar के बीच काम करता है और स्क्रीन का ढलान कोण (Setting Angle) 45 डिग्री तक सेट किया जा सकता है.
- मोड़ों पर हॉरिजॉन्टल लॉकिंग (Super-elevation Leveling): जब मशीन किसी मोड़ (Curve) पर काम करती है, तो वहाँ आउटर रेल ऊपर उठी होती है (Canted Track). ऐसी स्थिति में स्क्रीन यूनिट भी तिरछी हो सकती है, जिससे पत्थरों का छनाई संतुलन बिगड़ जाएगा. इस समस्या को खत्म करने के लिए मशीन में विशेष Screen Adjustment Hydraulic Cylinders लगे होते हैं. ये सिलेंडर ऑपरेटर के कंट्रोल द्वारा मोड़ पर भी स्क्रीन बॉक्स को जमीन के समानांतर बिल्कुल Horizontal (सपाट) बनाए रखते हैं, जिससे दोनों पटरियों पर गिट्टी का समान वितरण सुनिश्चित होता है.
फास्टनर्स और स्पेयर पार्ट्स कोडिंग डिकोडिंग
कंपन के भारी लोड के कारण स्क्रीन चैंबर के कुछ स्पेयर पार्ट्स सबसे तेजी से घिसते हैं, जिनकी आधिकारिक स्पेयर पार्ट्स कोडिंग निम्नलिखित है:
- Hook Bolt (पार्ट कोड: 62.09.1066): स्क्रीन प्लेट्स को वाइब्रेटिंग चैंबर के साथ कड़े तनाव में जकड़ने वाला विशेष ‘यू-शेप’ का हुक बोल्ट.
- Square Nut (पार्ट कोड: 62.14.2182): कंपनों के बीच भी चूड़ियों को ढीला होने से रोकने वाला चौकोर नट (कुल 108 नग इस्तेमाल होते हैं).
- Washer (पार्ट कोड: 64.09.1384): बोल्ट के भारी दबाव को फ्रेम पर समान रूप से वितरित करने वाला विशेष वॉशर (कुल 76 नग इस्तेमाल होते हैं).
- Hexagon Screw (M16X60 DIN 931-8.8): स्क्रीन फ्रेम को जकड़ने वाला कड़ा यांत्रिक पेंच.
कन्वेयर बेल्ट्स का यांत्रिक विज्ञान और गिट्टी वितरण के 4 तरीके
वाइब्रेटिंग स्क्रीन (छलनी) से छनने के बाद, साफ पत्थरों और बारीक कचरे (Muck/Spoil) को उनके सही ठिकाने तक पहुंचाने का काम मशीन की कन्वेयर यूनिट (Conveyor Unit) करती है। इस यूनिट में कुल 4 विशेष बेल्ट प्रणालियाँ काम करती हैं जो शक्तिशाली हाइड्रोलिक मोटर्स द्वारा संचालित होती हैं।
तीनों मुख्य कन्वेयर बेल्ट्स का सटीक साइज विन्यास (Belt Specifications)
वर्डप्रेस लेआउट में बिना किसी प्लगइन के साफ-सुथरा दिखने के लिए, तीनों मुख्य बेल्ट्स के सटीक यांत्रिक नाप (Dimensions) नीचे दी गई तालिका में दिए गए हैं:
| कन्वेयर बेल्ट का नाम (Conveyor Name) | बेल्ट की कुल लंबाई (Length) | बेल्ट की चौड़ाई (Width) | बेल्ट की मोटाई (Thickness) | बेल्ट की गति (Belt Speed) |
|---|---|---|---|---|
| मुख्य कन्वेयर बेल्ट (Main Conveyor) | 38.80 मीटर | 800 mm | 10 mm | 3.0 मीटर/सेकंड |
| कचरा फेंकने वाली बेल्ट (Waste Conveyor) | 11.20 मीटर | 800 mm | 10 mm | 3.3 मीटर/सेकंड |
| गिट्टी वितरण बेल्ट (Distribution Belt) | 14.090 मीटर | 650 mm | 10 mm | 3.3 मीटर/सेकंड |
गिट्टी को वापस ट्रैक पर बिछाने के 4 तरीके (4 Methods of Ballast Distribution)
साफ गिट्टी को वापस पटरियों पर गिराने के लिए मशीन के अंदर एक हाइड्रोलिक फ्लैप सिलिंडर (Lifting Plate / Flap Cylinder) लगा होता है, जो ऑपरेटर के केबिन से नियंत्रित होता है:
- कटर चेन के ठीक पीछे डालना (Method A): इसके तहत पूरी साफ गिट्टी वितरण बेल्ट द्वारा सीधे खुदाई चेन के ठीक पीछे स्लीपरों के बीच (Sleeper Crib) और नीचे गिराई जाती है ताकि स्लीपरों को तुरंत मजबूत आधार मिले।
- स्ट्रिपिंग प्लाउ के आगे गिराना (Method B): कुछ विशेष परिस्थितियों में साफ पत्थरों का एक हिस्सा सीधे ट्रैक के मध्य भाग में लगे गिट्टी समतल करने वाले प्लाउ (Ballast Stripping Plough) के ठीक आगे गिराया जाता है।
- मिश्रित वितरण प्रणाली (Method C): इसमें ऑपरेटर अपनी जरूरत के अनुसार आधी गिट्टी सीधे ट्रैक पर गिराता है और आधी गिट्टी वितरण बेल्ट के माध्यम से स्लीपरों के किनारों पर भेजता है।
- मोड़ों पर क्रॉस-लेवल सुधारना (Method D): जब मशीन किसी घुमावदार मोड़ (Curve) पर काम करती है, तो बाहरी पटरी को ऊंचा रखने (Super-elevation) के लिए ऑपरेटर हाइड्रोलिक फ्लैप की मदद से आउटर रेल की तरफ अधिक गिट्टी गिराता है और इनर रेल की तरफ गिट्टी की मात्रा कम कर देता है, जिससे ट्रैक का क्रॉस-लेवल बिल्कुल सटीक हो जाता है।
कन्वेयर यूनिट की गड़बड़ियाँ और फील्ड ट्रबलशूटिंग (Field Troubleshooting)
फील्ड में लगातार भारी और नुकीले पत्थरों के गिरने के कारण कन्वेयर बेल्ट में निम्नलिखित व्यावहारिक समस्याएं आती हैं:
- बेल्ट का एक तरफ भागना (Belt Misalignment): रोलर्स के जाम होने या धूल जमा होने से बेल्ट सेंटर से हटकर एक तरफ भागने लगती है।
- बेल्ट का कड़ा या भंगुर होना (Embrittlement due to Heat/Oil): इंजन की अत्यधिक गर्मी, हाइड्रोलिक तेल के रिसाव और तेज धूप के कारण रबर कड़ा होकर फटने लगता है।
- बेल्ट का पंक्चर होना (Puncturing of Belt): रोलर और बेल्ट के बीच में कोई नुकीला पत्थर फंस जाने के कारण चलती हुई बेल्ट में बीच से छेद हो जाता है या वह पूरी लंबाई में फट (Belt Tear Off) जाती है। बेल्ट के किनारों पर पत्थरों को जमा होने से रोकने के लिए इसमें विशेष स्क्रैपर स्ट्रिप (Scraper Strip/Release Belt) लगाई जाती है।
- कचरा फेंकने की क्षमता: कचरा फेंकने वाली बेल्ट (Waste Conveyor) को हवा में क्षैतिज (Horizontal) और लंबवत (Vertical) रूप से घुमाया जा सकता है, जो मलबे को ट्रैक के केंद्र से लगभग 7.5 मीटर दूर फेंकने की बेजोड़ क्षमता रखती है। इसमें विशेष सुरक्षा रॉड्स (Safety Rods Mechanism) लगी होती हैं जो ऑपरेटर के भूलने पर भी बिजली के खंभों (OHE Masts) या सिग्नलों से टकराव को रोकती हैं।
Ballast Regulating Machine BRM: Complete Technical Guide & Indian Railways History
यूनिवर्सल टर्नआउट (RM 80-92 U) स्पेशल—मुश्किल मोड़ों पर काम करने की कला
रेलवे यार्डों में कंक्रीट स्लीपरों वाले PSC Turnouts (पॉइंट्स एंड क्रॉसिंग्स) की गहरी सफाई करना रेलवे इंजीनियरिंग का सबसे पेचीदा काम माना जाता है। इसका कारण यह है कि कंक्रीट स्लीपरों के बीच की जगह (Crib Area) मात्र 35 से 40 सेमी होती है, और ये स्लीपर इतने भारी व लंबे होते हैं कि इन्हें लंबाई में खिसकाना (Longitudinal Shifting) नामुमकिन होता है।
कटर बार का यांत्रिक विस्तार (Cutter Bar Extension)
सामान्य सीधे ट्रैक पर काम करते समय मशीन में 1900 mm या 2150 mm की कटर बार का उपयोग किया जाता है, जो क्रमशः 4030 mm और 4280 mm की कुल खुदाई चौड़ाई (Excavation Width) देती है। लेकिन टर्नआउट पर स्लीपरों की लंबाई जैसे-जैसे बढ़ती जाती है, मशीन की चौड़ाई बढ़ानी पड़ती है:
- एक्सटेंशन पीसेस की कोडिंग: RM 80-92 U और RM 76 मॉडल में कटर बार के मुख्य हिस्से के साथ 500 mm लंबे कुल 8 एक्सटेंशन पीस (Extension Pieces) और अतिरिक्त चेन कड़ियों को जोड़ने की विशेष व्यवस्था होती है।
- 7.78 मीटर का महा-फैलाव: इन टुकड़ों को आपस में जोड़ने के बाद कटर बार की कुल खुदाई चौड़ाई बढ़कर 7.78 मीटर तक पहुंच जाती है। यह विस्तार केवल मशीन के काम करने की दिशा में दाहिनी तरफ (Right Hand Side – Descending Trough Side) ही हाइड्रोलिक सिलेंडरों द्वारा किया जा सकता है। इसके हाइड्रोलिक सिलेंडर कटर असेंबली को बाएं और दाएं हवा में आसानी से फैला सकते हैं।
पॉइंट मोटर स्लीपर की सबसे बड़ी चुनौती (Unfavorable Direction)
यार्ड में गहरी छनाई के दौरान सबसे बड़ी बाधा टर्नआउट के स्लीपर नंबर 3 और 4 होते हैं। इन भारी और लंबे स्लीपरों के ऊपर सिग्नल विभाग (S&T) की मुख्य पॉइंट मोटर फिट होती है जो पटरियों को बदलती है।
- यदि काम के दौरान यह पॉइंट मोटर मशीन के चलने की दिशा में बाएँ (Left Hand Side) आ जाए, तो यांत्रिक बनावट के कारण इसे Unfavorable Direction (प्रतिकूल दिशा) माना जाता है, क्योंकि कटर बार का विस्तार केवल दाईं तरफ हो सकता है।
- ऐसी स्थिति में BCM मशीन इन स्लीपरों के नीचे की गिट्टी को साफ नहीं कर पाती। इसके समाधान के लिए ट्रैफिक ब्लॉक के दौरान इस भारी मोटर और स्लीपरों को अस्थाई रूप से हटाना पड़ता है, और छूटे हुए हिस्से की सफाई बाद में टैम्पिंग मशीन पैकिंग या मैन्युअल तरीके से की जाती है।
स्वदेशी पावर कार का विज्ञान, डिजिटल टच स्क्रीन और PCBs कोडिंग
आधुनिक युग की बैलास्ट क्लीनिंग मशीनें केवल भारी लोहे और हाइड्रोलिक तेल से नहीं चलतीं, बल्कि इनके पीछे एक बहुत ही शक्तिशाली कंप्यूटर और इलेक्ट्रॉनिक कंट्रोल सिस्टम (Electronic Control System) काम करता है।
BHEL झाँसी स्वदेशी पावर कार की यांत्रिक संरचना (BHEL Power Car Architecture)
भारतीय रेलवे की आवश्यकताओं को पूरा करने के लिए स्वदेशी तकनीक के तहत विकसित की गई BCM मशीन को दो मुख्य भागों में विभाजित किया गया है: पावर कार (Power Car) और वर्किंग यूनिट (Working Unit)। इनका तकनीकी विन्यास नीचे दी गई सूची में स्पष्ट किया गया है:
- 1120 HP का महाबली इंजन: पावर कार के अंदर पूरे तंत्र को ऊर्जा देने के लिए Cummins (कमिंग्स) मेक का KTA 38L डीजल इंजन लगा होता है, जो 1120 HP की भारी-भरकम ताकत पैदा करता है।
- इलेक्ट्रिक ट्रांसमिशन और Bo-Bo विन्यास: यह पावर कार Bo-Bo बोगी कॉन्फिगरेशन पर आधारित है। इसके सभी चारों एक्सेल सीधे व्यक्तिगत DC Series Traction Motors द्वारा संचालित होते हैं। इंजन से एक मुख्य Traction Alternator (TA 6301AZ) और सहायक जनरेटर AG2513 जुड़ा होता है।
- IGBT Controlled MENTOR Rectifier: पावर कार के अंदर एक अत्याधुनिक आईजीबीटी-बेस्ड रेक्टिफायर (MENTOR Control System) लगा होता है। यह सिस्टम अल्टरनेटर से मिलने वाली 415V 3-फेज AC पावर को नियंत्रित DC करंट में बदलता है, जिससे वर्किंग मोड के दौरान ट्रैक्शन मोटरों और पहियों की गति को सूक्ष्मता से (1.8 से 2.7 Kmph) नियंत्रित किया जाता है।
- हवा और न्यूमेटिक सिस्टम: इसमें धूल और बारीक कणों को छानने के लिए 10,000 cfm क्षमता का Twin Impeller Blower लगा होता है। साथ ही हवा के कड़े दबाव के लिए IR (इरविन रैंड) मेक का कंप्रेसर मॉडल 15T स्थापित होता है। पावर कार और वर्किंग यूनिट आपस में भारी-भरकम सेंटर बफर कपलर (Center Buffer Coupler – CBC) द्वारा जुड़े होते हैं।
- 3-केबिन वर्किंग यूनिट (3-Cabins Layout): वर्किंग यूनिट के अंदर संचालन के लिए 3 विशिष्ट केबिन दिए गए हैं:
- केबिन 1 (Hydraulic Control): इसमें मुख्य हाइड्रोलिक टैंक, प्रेशर वाल्व, इलेक्ट्रॉनिक कंट्रोल पैनल और मेंटेनेंस वर्क बेंच होती है।
- केबिन 2 (Rear Driving Cab): यह मशीन का पिछला केबिन है, जिसका उपयोग केवल यात्रा मोड (Travel Mode) के दौरान गाड़ी चलाने और ब्रेकिंग को नियंत्रित करने के लिए किया जाता है।
- केबिन 3 (Hanging Operating Cabin): यह बीच में लटका हुआ मुख्य ‘हैंगिंग केबिन’ है। यहीं बैठकर ऑपरेटर गहरी छनाई (Deep Screening), चेन की रफ्तार, खुदाई की गहराई और ट्रैक लिफ्टिंग को लाइव नियंत्रित करता है।
इन्फ्रारेड टच स्क्रीन का विज्ञान (Infrared Touch Screen Technology)
मशीन के मुख्य हैंगिंग केबिन में पायलट टचस्क्रीन डिस्प्ले (BA 56200) लगा होता है। यह तकनीक स्क्रीन की सतह से केवल 1 mm की दूरी पर इन्फ्रारेड प्रकाश की किरणों का एक अदृश्य जाल (Grid) बनाती है:
- जैसे ही ऑपरेटर की उंगली स्क्रीन के पास पहुंचती है, वह प्रकाश की किरणों को रोक देती है, जिससे कंप्यूटर को उंगली की सटीक पोजीशन का पता चल जाता है। इसलिए इसे केवल बहुत हल्के से छूना (Slight Touch) पड़ता है।
- मापन प्रणाली (Measurement System): इसी स्क्रीन पर पुराने ट्रैक का डेटा (Old Track Data) जैसे लोंगिट्यूडिनल ग्रेडिएंट (ढलान) और क्रॉस फ़ॉल (झुकाव) का लाइव डेटा इनपुट किया जाता है। स्क्रीन पर एक्सकेवेशन चेन की गहराई, एंगल, लिफ्टिंग यूनिट और बेल्ट सिस्टम को सीधे 16-बिट डिजिटल वैल्यूज (Transducer RAW VALUE) द्वारा कैलिब्रेट (Calibrate) किया जाता है।
क्रिटिकल इलेक्ट्रॉनिक प्रिंटेड सर्किट बोर्ड्स (PCBs Coding)
मशीन के मुख्य कंट्रोल पैनल के अंदर विशिष्ट इलेक्ट्रॉनिक कार्ड्स (PCBs) लगे होते हैं, जो अलग-अलग यांत्रिक हिस्सों को सिग्नल भेजते हैं:
- EK 813 SV: यह मुख्य पावर सप्लाई कार्ड (Power Supply Card) है, जो पूरी मशीन के इलेक्ट्रॉनिक सेंसर्स को स्थिर वोल्टेज प्रदान करता है।
- ELT-631: यह इंटरकॉम और केबिन कम्युनिकेशन कार्ड (Intercom Card) है, जो तीनों वर्किंग केबिनों के ऑपरेटरों के बीच आपसी संपर्क बनाए रखता है।
- EK 727: यह सबसे मुख्य ड्राइविंग और चेन कंट्रोल कार्ड (Cutter Chain Control PCB) है, जो खुदाई की गति और कटर बार के हाइड्रोलिक वाल्वों को सीधे करंट सिग्नल भेजता है।
आधिकारिक JPO ब्लॉक समयसारणी और 10 दिनों का स्पीड चार्ट
रेलवे यार्डों में पॉइंट्स और क्रॉसिंग्स (Turnouts) की गहरी सफाई करने के लिए विभिन्न विभागों का आपसी तालमेल होना अति-आवश्यक है। इसके लिए इंजीनियरिंग, S&T (सिग्नल), TRD (ओएचई बिजली विभाग) और ऑपरेटिंग विभाग मिलकर एक कड़ा जॉइंट प्रोसीजर ऑर्डर (Joint Procedure Order – JPO) तैयार करते हैं।
आदर्श 4 घंटे 45 मिनट के सिंगल ब्लॉक की पूरी समयसारणी (Traffic Block Timeline)
JPO के नियमों के अनुसार, टर्नआउट की गहरी सफाई को एक ही ब्लॉक में पूरा करने के लिए 4 घंटे 45 मिनट (कुल 285 मिनट) की एक-एक मिनट की समयसारणी नीचे दी गई तालिका में स्पष्ट की गई है:
| समय अवधि (Duration) | जिम्मेदार विभाग (Department) | वास्तविक फील्ड गतिविधि (Field Activity) |
|---|---|---|
| प्रथम 15 मिनट | ऑपरेटिंग / इंजीनियरिंग | BCM मशीन को स्टेशन यार्ड से सीधे कार्यस्थल (Site) पर ले जाना और तैनात करना। |
| अगले 45 मिनट | S&T / TRD विभाग | सिग्नल गियर्स को डिस्कनेक्ट करना, पॉइंट मोटर हटाना और OHE पावर ब्लॉक (Power Block) लागू करना। |
| अगले 30 मिनट | इंजीनियरिंग (BCM) | 300 mm गहरे और 5000 mm चौड़े ट्रेंच (Trench) में पहली बार मुख्य कटर बार को डालकर शुरुआती वर्किंग शुरू करना। |
| अगले 45 minutes | इंजीनियरिंग (BCM) | टर्नआउट की चौड़ाई बढ़ने पर मशीन के दाहिनी तरफ 500 mm वाले एक्सटेंशन पीस (Extension Pieces) जोड़ना। |
| अगले 30 मिनट | इंजीनियरिंग (BCM) | बढ़े हुए कटर बार के साथ टर्नआउट के सबसे चौड़े हिस्से (क्रॉसिंग एरिया) की गहरी छनाई पूरा करना। |
| अंतिम 120 मिनट | इंजीनियरिंग / S&T | अनिमैट (UNIMAT) टैम्पिंग मशीन द्वारा पहली पैकिंग करना, गिट्टी को समतल करना, और S&T गियर्स को दोबारा जोड़ना। |
ब्लॉक के बाद स्पीड बढ़ाने का कड़ा 10 दिनों का चक्र (Post-Block Speed Relaxation Chart)
गहरी छनाई के बाद पटरियों के नीचे के पत्थर पूरी तरह ढीले होते हैं। यदि उस पर तुरंत पूरी गति से ट्रेन दौड़ा दी जाए, तो पटरी टूट जाएगी और ट्रेन पटरी से उतर जाएगी (Derailment)। इसलिए, धीरे-धीरे मशीनी पैकिंग करके 10 दिनों के अंदर स्पीड को सामान्य किया जाता है, जिसका कड़ा चार्ट नीचे दिया गया है:
- दिन 1 (गहरी छनाई का दिन): गहरी छनाई और शुरुआती मैनुअल पैकिंग के बाद पहली ट्रेन को अत्यंत सावधानी से मात्र 20 Kmph की गति पर निकाला जाता है।
- दिन 2: अनिमैट (UNIMAT) टैम्पिंग मशीन द्वारा ट्रैक की पहली भारी मशीन पैकिंग की जाती है (गति: 20 Kmph)।
- दिन 3 से 5: ट्रैक के अलाइनमेंट की कमियों को ठीक किया जाता है (Picking up slacks) और गति को बढ़ाकर 45 Kmph कर दिया जाता है।
- दिन 6: टैम्पिंग मशीन द्वारा दूसरी फाइनल मशीन पैकिंग की जाती है (गति: 45 Kmph)।
- दिन 7 से 8: ओएचई (OHE) तारों के एडजस्टमेंट के लिए बिजली विभाग के टावर वैगन (Tower Wagon) की तैनाती होती है और गति को बढ़ाकर 75 Kmph किया जाता है।
- दिन 9: मशीन द्वारा तीसरी और फाइनल पैकिंग (Third Tamping Pass) पूरी की जाती है (गति: 75 Kmph)।
- दिन 10: ट्रैक पूरी तरह से अपनी कंक्रीट स्थिरता प्राप्त कर लेता है, और ट्रेन को उसकी Normal Sectional Speed (पूर्ण गति, जैसे 130 Kmph) पर बहाल कर दिया जाता है।
न्यूमेटिक इमरजेंसी सुरक्षा चक्र (Pneumatic Emergency Brake System)
मशीन के अंदर कुल 4 प्रकार की ब्रेक प्रणालियाँ काम करती हैं जो सुरक्षा को 100% पुख्ता करती हैं:
- Direct Brake: ऑपरेटर सीट पर लगे वाल्व से सीधे मशीन पर ब्रेक लगाना (कुल 3 हैंड ऑपरेटेड वाल्व)।
- Indirect Brake: मशीन के साथ जुड़े हुए कैंपिंग कोच (Camping Coach) या मक्क वैगनों पर एक साथ ब्रेक लगाना।
- Parking Brake: कार्य समाप्त होने पर यार्ड में मशीन को स्टेबल (खड़ा) करने के लिए यांत्रिक पार्किंग ब्रेक।
- Safety Brake (सबसे क्रिटिकल): यदि काम के दौरान या यात्रा के दौरान मशीन का मुख्य न्यूमेटिक एयर प्रेशर 3.5 bar से नीचे गिर जाता है, तो यह विशेष सेफ्टी ब्रेक बिना ऑपरेटर के छुए, अपने आप पूरी मशीन के पहियों को लॉक कर देता है ताकि ढलान पर कोई बड़ा हादसा न हो।
- रिवर्स ड्राइविंग पर प्रतिबंध: काम के दौरान या यात्रा के दौरान मशीन को पीछे की दिशा (Reverse Driving) में 4 मीटर से अधिक चलाने की सख्त कानूनी मनाही है। मशीन हमेशा फ्रंट साइड ड्राइव केबिन से ही चलाई जानी चाहिए।
रेलवे विभागीय परीक्षा (LDCE JE/SSE) विशेष: कंक्रीट तकनीकी डेटा बैंक
विभागीय परीक्षाओं में सीधे तौर पर मशीन के व्हील सेट, एक्सेल, बोगी की बनावट, हाइड्रोलिक पंपों के स्पेसिफिकेशन्स और कटर चेन की सटीक मापों से सवाल बनते हैं। नीचे इस मशीन का सबसे महत्वपूर्ण कंक्रीट डेटा परीक्षा के दृष्टिकोण से डिकोड किया गया है।
1. बोगी, एक्सेल और व्हीलसेट का तकनीकी गणित (Bogie, Axles & Wheel Specifications)
परीक्षा में अक्सर पूछा जाता है कि मशीन में कितने एक्सेल संचालित (Powered) होते हैं और कितने निष्क्रिय (Idle) होते हैं, साथ ही पहियों की कंडमिंग लिमिट क्या है।
| तकनीकी घटक (Component) | कंक्रीट यांत्रिक नाप (Exact Exam Data) | परीक्षा हेतु मुख्य नोट (Key Exam Points) |
|---|---|---|
| कुल बोगियों की संख्या (Total Bogies) | 02 बोगी (2 Bogie Configuration) | यह मशीन 2 मुख्य बोगियों पर टिकी होती है। |
| बोगी का प्रकार (Bogie Type) | वेल्डेड फ्रेम बोगी (Welded Frame Bogie) | भारी वाइब्रेशन सहने के लिए विशेष कड़ा ढांचा। |
| कुल एक्सेल की संख्या (Total Axles) | 04 एक्सेल (4 Axles) | दोनों बोगियों को मिलाकर कुल 4 एक्सेल होते हैं। |
| संचालित एक्सेल (Powered Axles) | 02 एक्सेल (Axles driven by hydraulic motors) | वर्किंग मोड में केवल 2 एक्सेल ही संचालित होते हैं। |
| निष्क्रिय एक्सेल (Idle Axles) | 02 एक्सेल (Non-powered axles) | शेष 2 एक्सेल केवल लोड बांटने और ट्रांसफर स्पीड के लिए हैं। |
| नए पहिये का व्यास (New Wheel Diameter) | 900 mm | रेल संपर्क सतह का नया व्यास। |
| पहिये की कंडमिंग सीमा (Condemning Wheel Dia) | 813 mm (कुछ मॉडल्स में 850 mm) | इससे कम व्यास होने पर पहिया सेवा से बाहर कर दिया जाता है। |
| पहिये का प्रोफाइल (Wheel Profile) | वोन व्हील प्रोफाइल (Worn Wheel Profile) | भारतीय रेलवे के स्टैंडर्ड मूविंगEnvelope के अनुसार। |
| जर्नल डाया / एक्सेल डाया (Axle Journal Diameter) | 130 mm | बेयरिंग सीट के पास एक्सेल का सटीक व्यास। |
| व्हील बेस (Wheel Base) | 1830 mm | एक ही बोगी के दोनों पहियों के केंद्रों के बीच की दूरी। |
| बोगी केंद्र दूरी (Bogie Center Distance) | 19,500 mm (RM 76) / 22,200 mm (RM 80/82U) | दोनों बोगियों के पिवट सेंटर्स (Pivot Centers) के बीच की कुल दूरी। |
2. कटर बार और एक्सटेंशन पीसेज का मिलीमीटर विन्यास (Cutter Bar & Extension Specifications)
यह सेक्शन सिविल इंजीनियरिंग और ट्रैक मशीन दोनों परीक्षाओं का सबसे पसंदीदा टॉपिक है। इसमें कटर बार की लंबाई और कड़ियों का सटीक नाप पूछा जाता है।
| यांत्रिक भाग (Part Name) | सटीक डाइमेंशन (Size in mm) | फील्ड एप्लीकेशन नोट (Field Application Note) |
|---|---|---|
| नियमित छोटा कटर बार (Standard Cutter Bar 1) | 1900 mm | संकरी जगहों और concrete/PSC गर्डर ब्रिजों पर प्रयुक्त। |
| नियमित बड़ा कटर बार (Standard Cutter Bar 2) | 2150 mm | सामान्य प्लेन ट्रैक पर फुल कटिंग चौड़ाई प्राप्त करने हेतु। |
| 1900 mm बार के साथ कुल कटिंग चौड़ाई | 4030 mm | स्लीपर के दोनों किनारों (Cess) को मिलाकर कुल खुदाई क्षेत्र। |
| 2150 mm बार के साथ कुल कटिंग चौड़ाई | 4280 mm | सीधे मुख्य रेल मार्ग की मानक खुदाई चौड़ाई। |
| एक्सटेंशन पीस की व्यक्तिगत लंबाई (Extension Piece) | 500 mm | यार्ड के टर्नआउट्स पर चौड़ाई बढ़ाने वाला कड़ा यांत्रिक टुकड़ा। |
| कुल उपलब्ध एक्सटेंशन टुकड़ों की संख्या | 08 एक्सटेंशन पीस (8 Units) | इन्हें जरूरत के अनुसार एक-एक करके जोड़ा जाता है। |
| एक्सटेंशन पीस जोड़ने का स्थान | केवल दाहिनी तरफ (RHS) | मशीन के वर्किंग डायरेक्शन में केवल Descending Trough साइड। |
| अधिकतम खुदाई चौड़ाई (Maximum Cutting Width) | 7.72 मीटर (RM 76) / 7.78 मीटर (RM 80-92U) | सभी एक्सटेंशन टुकड़े और अतिरिक्त चेन कड़ियां जोड़ने के बाद। |
| खुदाई के लिए आवश्यक न्यूनतम कुल चौड़ाई | 5000 mm (ओपनिंग और लिंकिंग के लिए) | कोहनी मोड़ने (Elbow Folding) पर यह घटकर 4500 mm रह जाती है। |
3. हाइड्रोलिक पंप और मोटर्स का संख्यात्मक गणित (Pumps & Motors Exam Statistics)
मशीन के अंदर कुल कितनी पंप मोटर लगती हैं और उनका मुख्य कार्य क्या है, यह डेटा एग्जाम में सीधे ऑब्जेक्टिव सवालों (MCQs) के रूप में आता है।
कुल हाइड्रोलिक पंपों की संख्या: 17 पंप (Total 17 Hydraulic Pumps)
ये 17 पंप दोनों इंजनों के फ्रंट और रियर पंप गियरबॉक्स (Pump Gearbox) में बंटे होते हैं:
- फ्रंट गियरबॉक्स (Engine 1): कुल 09 हाइड्रोलिक पंप लगे होते हैं। इनका मुख्य काम कन्वेयर बेल्ट्स को चलाना, एयर कंडीशनर को पावर देना, गियरबॉक्स लुब्रिकेशन और ट्रैक लिफ्टिंग/स्लीविंग सिलेंडरों को प्रेशर देना है।
- रियर गियरबॉक्स (Engine 2): कुल 08 हाइड्रोलिक पंप काम करते हैं। इनका मुख्य कार्य मशीन के सबसे भारी काम जैसे—कटर चेन को घुमाना (Turas/Cutter Chain Drive Pump), छलनी को हिलाना (Screen Drive Pump) और ट्रैवलिंग मोड में अतिरिक्त पावर देना है।
कुल हाइड्रोलिक मोटर्स की संख्या: 21 मोटर्स (Total 21 Hydraulic Motors)
मशीन के अलग-अलग घूर्णन करने वाले हिस्सों को घुमाने के लिए कुल 21 द्रवचालित मोटर्स लगी होती हैं:
- कटर चेन ड्राइव मोटर (Turas Motor): 01 नग (सबसे बड़ी और शक्तिशाली मोटर, क्षमता लगभग 335 HP)। यह कड़े मलबे को चीरते हुए चेन को 1.8 से 4.0 मीटर/सेकंड की रफ्तार देती है।
- स्क्रीन ड्राइव मोटर (Vibrating Screen Motor): 01 नग। यह सनकी द्रव्यमानों (Eccentric Masses) को घुमाकर स्क्रीन बॉक्स को 1000 RPM पर वाइब्रेट करती है।
- कन्वेयर बेल्ट मोटर्स (Conveyor Drive Motors): कुल 06 मोटर्स। मुख्य कन्वेयर, वेस्ट कन्वेयर और दोनों डिस्ट्रीब्यूशन कन्वेयरों के ड्रमों को घुमाने के लिए।
- गिट्टी वितरण स्लीविंग मोटर्स: कुल 02 मोटर्स। साफ पत्थरों को पटरी पर बराबर फैलाने के लिए डिस्ट्रीब्यूशन बेल्ट को हवा में दाएं-बाएं स्विंग करने के लिए।
- ट्रैवल और वर्किंग ड्राइव मोटर्स: कुल 04 मोटर्स (प्रत्येक एक्सेल के पास हाइड्रोस्टेटिक गियरबॉक्स को पावर देने के लिए)।
- अन्य सहायक मोटर्स (Auxiliary & Fan Motors): कुल 07 मोटर्स। हाइड्रोलिक ऑयल कूलर्स के पंखों, गियरबॉक्स लुब्रिकेशन ऑयल स्प्रेअर्स और वॉटर स्प्रिंकलिंग सिस्टम (धूल दबाने वाले पंप) को संचालित करने के लिए।
4. टर्नआउट ब्लॉक समय का तुलनात्मक गणित (Turnout Deep Screening Comparison)
परीक्षा में प्रायः दोनों मॉडल्स (RM 76 और RM 80-92 U) के बीच ब्लॉक समय और कार्यकुशलता की तुलनात्मक रीयरिंग पूछी जाती है।
| यांत्रिक मापदंड (Parameter) | मॉडल: RM 76 | मॉडल: RM 80-92 U | परीक्षा हेतु विशेष विश्लेषण (Exam Analysis) |
|---|---|---|---|
| टर्नआउट गहरी छनाई हेतु न्यूनतम ब्लॉक समय | 5.5 घंटे (330 मिनट) | 4.0 घंटे (240 मिनट) | RM 80-92 U अधिक एडवांस और कुशल है, जो रेल यातायात का 1.5 घंटा बचाती है। |
| ब्लेड पर स्क्रेपिंग फिंगर्स की संख्या | 02 फिंगर्स प्रति ब्लेड | 05 फिंगर्स प्रति ब्लेड | 5 फिंगर्स होने के कारण RM 80-92 U कड़े और जमे हुए पत्थरों को बहुत तेजी से काटती है। |
| मशीन का कुल वजन (Total Weight) | 69 टन | 91 टन | भारी कंक्रीट स्लीपरों के भार को संतुलित करने के लिए भार अधिक रखा गया है। |
| मुख्य गियरबॉक्स ट्रांसमिशन | हाइड्रोस्टेटिक ड्राइव | ऑटोमैटिक हाइड्रोलिक ड्राइव | 92 U में लोड के अनुसार प्रेशर स्वतः एडजस्ट होता है, जिससे फेलियर की संभावना न्यूनतम होती है। |
कड़े यांत्रिक पैरामीटर्स, न्यूमेटिक प्रेशर और परीक्षा उपयोगी सूत्र
1. ट्रैक लिफ्टिंग, स्लीविंग और ज्यामिति सीमाएँ (Lifting, Slewing & Track Geometry Limits)
खुदाई के दौरान कटर बार को ज़मीन (Formation) काटने से बचाने और ट्रैक की ज्यामिति (Geometry) को बनाए रखने के लिए मशीन में लगे लिफ्टिंग और स्लीविंग यूनिट की क्षमताएँ इस प्रकार हैं:
- अधिकतम ट्रैक लिफ्टिंग क्षमता (Maximum Track Lifting): 250 mm (25 सेमी) तक। काम के दौरान कटर बार को सुरक्षित रखने या किसी प्लेटफॉर्म की दीवार जैसे अवरोध से बचने के लिए ट्रैक को एक बार में 25 सेमी तक ऊपर उठाया जा सकता है। सामान्य वर्किंग मोड में इसे 100 mm तक उठाया जाता है।
- अधिकतम ट्रैक स्लीविंग क्षमता (Maximum Track Slewing): ±300 mm (±30 सेमी) तक। पटरियों को केंद्र (Center) से बाएं या दाएं 30 सेमी तक खिसकाया जा सकता है।
- न्यूनतम फॉर्मेशन कुशन (Minimum Ballast Cushion Required): 250 mm से 270 mm। कटर बार फॉर्मेशन की मुख्य मिट्टी को न काटे, इसके लिए स्लीपर के नीचे कम से कम 250 mm का पुराना गिट्टी कुशन होना अनिवार्य है।
- अवरोध मुक्त चौड़ाई सीमा (Obstruction Free Width): ट्रैक के केंद्र (Center Line) से दोनों तरफ 2050 mm (कुल 4100 mm) के दायरे में कोई भी सिग्नल वायर, केबल या बिजली का खंभा (OHE Mast) नहीं होना चाहिए, अन्यथा कटर चेन उससे टकराकर टूट जाएगी।
2. न्यूमेटिक प्रेशर और एयर ब्रेक सिस्टम (Pneumatic Pressure Specs)
मशीन को ढलान पर सुरक्षित रोकने और कड़े न्यूमेटिक ब्रेक लगाने के लिए एयर प्रेशर के कड़े आंकड़े नीचे दी गई तालिका में व्यवस्थित हैं:
| न्यूमेटिक पैरामीटर (Pneumatic Parameters) | कड़ा यांत्रिक मान (Exact Pressure Value) |
|---|---|
| मुख्य रिज़र्वायर प्रेशर (Main Reservoir – MR Pressure) | 7.0 से 8.0 bar (किग्रा/सेमी²) |
| ब्रेक पाइप प्रेशर (Brake Pipe – BP Pressure) | 5.0 bar |
| ब्रेक सिलेंडर प्रेशर (Brake Cylinder – BC Pressure) | 2.5 से 3.0 bar (ब्रेक लगाने पर) |
| स्वचालित सुरक्षा ब्रेक ट्रिगर (Safety Brake Action) | 3.5 bar से कम होने पर (स्वतः ब्रेक लॉकिंग) |
| मुख्य एयर कंप्रेसर क्षमता (Air Compressor) | ** Ingersoll Rand (IR) मेक, 15T मॉडल** |
3. गिट्टी वितरण के भौतिक कपाट (Ballast Chutes & Distributor Flaps)
साफ गिट्टी को वापस ट्रैक पर डालने के लिए प्रयुक्त होने वाले कपाटों और शूटिंग रीढ़ की बारीकियाँ:
- वितरण शूट की संख्या: 02 नग (LHS और RHS)। ये पटरियों के दोनों ओर स्वतंत्र रूप से काम करते हैं।
- टोटल एक्सकेवेशन गाइड प्लेट (Turas Guide Flap): जब गिट्टी को छानना न हो बल्कि 100% पुरानी गिट्टी को कचरे के साथ बाहर फेंकना हो, तो इस हाइड्रोलिक एडजस्टेबल गाइड प्लेट को पूरी तरह पीछे खींच लिया जाता है। इससे छलनी बाईपास हो जाती है और पूरी गिट्टी वेस्ट कन्वेयर पर चली जाती है।
- कचरा फेंकने की अधिकतम दूरी (Waste Conveyor Reach): यह बेल्ट हवा में 70 डिग्री तक दोनों तरफ घूम सकती है और मलबे को ट्रैक के सेंटर से 7.5 मीटर दूर फेंकने की क्षमता रखती है।
4. संबद्ध मशीनों का आउटपुट और ब्लॉक टाइम (Allied Track Machines Quick Reference)
एग्जाम में BCM के साथ काम करने वाली अन्य मशीनों (Tamping, DTS, BRM) का आउटपुट और न्यूनतम ब्लॉक समय हमेशा पूछा जाता है:
| संबद्ध मशीन का नाम (Allied Machine) | न्यूनतम ब्लॉक समय (Min Block Time) | मशीन का प्रभावी आउटपुट (Hourly Output) |
|---|---|---|
| प्लेन ट्रैक BCM (RM 80) | 3.0 घंटे (180 मिनट) | 200 मीटर प्रति प्रभावी घंटा |
| टर्नआउट BCM (RM 80-92U) | 4.5 घंटे (2700 मिनट) | 1 Turnout प्रति ब्लॉक |
| हाई आउटपुट BCM (HO-BCM) | 4.0 घंटे (240 मिनट) | 350 मीटर / 900 घन मीटर प्रति घंटा |
| स्टैबिलाइज़र (DTS/DGS) | 2.5 घंटे (150 मिनट) | 2500 मीटर प्रति घंटा (Frequency: up to 42 Hz) |
| बैलास्ट रेगुलेटर (BRM/USP) | 2.5 घंटे (150 मिनट) | 1500 मीटर / 2000 घन मीटर प्रति घंटा |
| पोर्टल क्रेन (PQRS) | 3.0 घंटे (180 मिनट) | 200 मीटर प्रति प्रभावी घंटा (Gauge: 3400 mm) |
| ट्रैक रिलाइंग ट्रेन (TRT – P811-S) | 4.0 घंटे (240 मिनट) | 400 मीटर प्रति ब्लॉक |
| पॉइंट्स क्रेन (T-28 PCCM) | 3.0 घंटे (180 मिनट) | 1 Turnout प्रति ब्लॉक (Capacity: 30t × 2 = 60t) |
त्वरित तकनीकी विनिर्देश और महत्वपूर्ण परीक्षा बिंदु (Quick Technical Reference)
- कटर चेन की पिच (Chain Link Pitch): 250 mm (प्रत्येक मुख्य कड़ी/लिंक के केंद्रों के बीच की दूरी)।
- कटर चेन का हाइड्रॉलिक तनाव (Chain Tensioning): चेन के ढीले होने या पिन होल्स में अंडाकार विकृति (Ovality in pin holes) आने पर इसे हैंगिंग केबिन से अधिकतम 120 bar से 150 bar के हाइड्रॉलिक प्रेशर पर टाइट किया जाता है।
- ट्यूरेट गियर दांत (Turret Gear/Tumbler Wheel Teeth): z = 7 (मुख्य ड्रेजर ड्रम को घुमाने वाले गियर के दांतों की संख्या)।
- मैक्सिमम कटिंग डेप्थ (Excavation Depth Limit): कड़े बेड पर काम करने के लिए विशेष स्वदेशी और भारी मॉडल्स की कटर बार रेल टॉप से अधिकतम 900 mm नीचे तक खुदाई करने में सक्षम हैं।
- जियोटेक्सटाइल रोल की लंबाई/चौड़ाई: काम के दौरान ही नीचे बिछाई जाने वाली कंबल परत (Geotextile Blanket) की मानक चौड़ाई 3.5 मीटर से 4.2 मीटर तक होती है।
- वॉटर स्प्रिंकलिंग सिस्टम क्षमता (Water Sprinkling System): धूल को दबाने और ऑपरेटरों को फेफड़ों की बीमारी से बचाने के लिए मशीन में 2000 लीटर से 4000 लीटर क्षमता का वॉटर टैंक और हाइड्रॉलिक वॉटर पंप लगा होता है।
- इमरजेंसी स्टॉप और हॉर्न बटन्स (Safety Warning Network): पूरी मशीन की लंबाई में सुरक्षा के दृष्टिकोण से कुल 14 हॉर्न बटन और 16 इमरजेंसी स्टॉप बटन अलग-अलग केबिनों, स्क्रीन प्लेटफॉर्म और चारों कोनों पर लगे होते हैं।
- ब्रेक ब्लॉक की मोटाई (Brake Block Condemning Limit): नए ब्रेक ब्लॉक की मोटाई 50 mm होती है, और घिसने के बाद इसकी कंडमिंग सीमा 10 mm निर्धारित है।
- अधिकतम ढलान संचालन (Maximum Gradient Negotiation): यह भारी मशीन अधिकतम 3% (1 in 33) के कड़े ढलान (Gradients) और 10 डिग्री के तीखे मोड़ों (Curves) पर वैधानिक रूप से काम कर सकती है।
अति-गुप्त यांत्रिक बारीकियाँ और परीक्षा-उन्मुख कोर डेटा (Ultimate Missed Technical Details)
1. कटर बार और एक्सटेंशन असेंबली का गहन यांत्रिक गणित (Turnout Core Engineering)
यार्डों में जब हम टर्नआउट के सबसे चौड़े हिस्से, यानी क्रॉसिंग पोर्शन (Crossing Portion – स्लीपर नंबर 65 से 74) पर काम करते हैं, तो वहाँ स्लीपर की अधिकतम लंबाई 4.9 मीटर तक पहुँच जाती है। इसे साफ करने का पूरा यांत्रिक विज्ञान इस प्रकार है:
- शॉवल और लिंक का वितरण: कटर बार के मुख्य हिस्से (2150 mm) पर कुल 8 शॉवल और 8 इंटरमीडिएट कड़ियाँ लगी होती हैं।
- एक्सटेंशन पीस का लोड शेयरिंग गणित: प्रत्येक 500 mm लंबे एक्सटेंशन पीस में अतिरिक्त 2 शॉवल और 2 कड़ियाँ फिट होती हैं। जब टर्नआउट के विशाल स्लीपर को कवर करने के लिए 5 से 6 एक्सटेंशन पीस आपस में जोड़े जाते हैं, तो कटर चेन का कुल घूमता हुआ भार (Dynamic Load) इसी कनेक्टिंग डिवाइस (Heavy Duty Bolt) पर आता है।
- टंगस्टन कार्बाइड राउंड शाफ्ट चिज़ल: घर्षण और पत्थरों को तोड़ने के लिए प्रयुक्त होने वाले विशेष टंगस्टन कार्बाइड कटर फिंगर का आधिकारिक पार्ट नंबर 64.08.2034HM है।
2. टर्न टेबल प्रणाली (The Turn Table Mechanism)
यह मशीन का एक सबसे जादुई और छुपा हुआ हिस्सा है जिसके बारे में बहुत कम लोग जानते हैं।
- कार्य: जब BCM मशीन को किसी संकरे सिंगल लाइन ट्रैक या यार्ड में काम करना होता है, और उसकी दिशा को 180 डिग्री बदलना (Reverse Direction) हो, तो क्रेन की जरूरत नहीं पड़ती।
- यांत्रिक कार्यप्रणाली: मशीन के ठीक नीचे सेंटर में एक भारी हाइड्रोलिक Turn Table लगी होती है। ऑपरेटर इसके सिलेंडर को नीचे की तरफ प्रेशर देकर पूरी 91 टन की मशीन को हवा में उठा देता है। हवा में उठने के बाद मशीन को पटरियों के ऊपर ही 180 डिग्री गोल घुमाकर दिशा बदल दी जाती है, और फिर वापस ट्रैक पर उतार दिया जाता है।
3. भेल (BHEL) और ऑस्ट्रियाई इंजन का बड़ा अंतर: Deutz BF6M-1015CP
आधुनिक और बिल्कुल नए सीरीज़ के RM 80-92U मॉडल्स (मशीन क्रमांक 57088 और उसके बाद) में पुराने Deutz BF 12L इंजनों के स्थान पर एक नया और कड़ा इंजन विन्यास उपयोग किया जा रहा है:
- इंजन मॉडल: Deutz BF6M-1015CP
- संख्या: 02 इंजन
- इलेक्ट्रिकल पावर सिस्टम: इसमें 28V / 120A का हैवी-ड्यूटी अल्टरनेटर (Part No. 0118 4357) लगा होता है।
- स्टार्टिंग बैटरी बैकअप: पूरी मशीन के इलेक्ट्रिकल और कंप्यूटर सिस्टम को बिना किसी रुकावट के चालू रखने के लिए 12V 110AH की कुल 8 बैटरियां (4+4 का बैंक) श्रृंखला और समानांतर क्रम में जुड़ी होती हैं。
4. सुरक्षा अवरोध सीमाएँ (Safety Clearances for OHE & S&T)
इलेक्ट्रिफाइड रूट (विद्युतीकृत रेल मार्ग) पर काम करते समय ओएचई (OHE) के हाई-वोल्टेज तारों से कटर और वेस्ट कन्वेयर को बचाने के लिए कड़े नियम हैं:
- न्यूनतम ऊर्ध्वाधर दूरी (Vertical Clearance from OHE): काम के दौरान या वेस्ट कन्वेयर को हवा में घुमाते समय OHE के लाइव वायर से न्यूनतम 2.0 मीटर की दूरी होना वैधानिक रूप से अनिवार्य है।
- मस्ट क्लीयरेंस: ट्रैक के केंद्र से कटर बार और वेस्ट कन्वेयर के अंतिम छोर की दूरी OHE मस्तूल (Mast) से कम से कम 250 mm दूर सेट की जाती है।
पिछले वर्षों के परीक्षा प्रश्न (Previous Years Exam Questions – LDCE JE/SSE/AEN)
Q1. प्लेन ट्रैक बैलास्ट क्लीनिंग मशीन (RM-80) की रेटेड छनाई क्षमता (Rated Screening Capacity) कितनी होती है?
- A. 450 घन मीटर/घंटा
- B. 550 घन मीटर/घंटा
- C. 650 घन मीटर/घंटा
- D. 800 घन मीटर/घंटा
- सही उत्तर: C (RM-80 और RM-80-92U दोनों की क्षमता 650 m³/hr होती है, जबकि RM-76 की 550 m³/hr होती है)।
Q2. कटर बार को ट्रैक के नीचे इंसर्ट (ओपनिंग) करने के लिए स्लीपर क्रिब में खोदे जाने वाले ट्रेंच (Trench) का न्यूनतम नाप क्या होना चाहिए?
- A. 300 mm गहरा, 500 mm चौड़ा, 4000 mm लंबा
- B. 300 mm गहरा, 1000 mm चौड़ा, 5000 mm लंबा
- C. 250 mm गहरा, 1000 mm चौड़ा, 4500 mm लंबा
- D. 350 mm गहरा, 1200 mm चौड़ा, 5200 mm लंबा
- सही उत्तर: B (300 mm × 1000 mm × 5000 mm का ट्रेंच कटर बार असेंबली को फिट करने के लिए कड़ाई से अनिवार्य है)।
Q3. BCM मशीन में कटर चेन को रोटेट करने के लिए जिम्मेदार ‘टुरास ड्राइविंग मोटर’ (Turas/Cutter Chain Motor) का संचालन किस इंजन द्वारा किया जाता है?
- A. फ्रंट इंजन (Engine-1)
- B. रियर इंजन (Engine-2)
- C. दोनों इंजन मिलकर
- D. इनमें से कोई नहीं
- सही उत्तर: B (पिछले इंजन या Engine-2 का मुख्य काम सबसे भारी लोड वाले कटर चेन ड्राइव पंप और वाइब्रेटिंग स्क्रीन को पावर देना है)।
Q4. RM-80-92U यूनिवर्सल टर्नआउट मशीन में प्रयुक्त होने वाले एक एक्सटेंशन पीस (Extension Piece) की लंबाई कितनी होती है?
- A. 250 mm
- B. 500 mm
- C. 750 mm
- D. 1000 mm
- सही उत्तर: B (प्रत्येक एक्सटेंशन पीस 500 mm यानी आधा मीटर लंबा होता है। कुल 8 पीस जोड़कर बार को 7.78 मीटर तक फैलाया जा सकता है)।
Q5. रेलवे ट्रैक में गिट्टी की गहरी छनाई (Deep Screening) करने के लिए प्रदूषण (Pollution Level) की वैधानिक सीमा क्या निर्धारित है?
- A. जब प्रदूषण 15% तक पहुंच जाए
- B. जब अशुद्धियाँ 20% को पार करें
- C. जब प्रदूषण स्तर 25% (Due) या 40% (Necessary) हो
- D. केवल 50% प्रदूषण होने पर
- सही उत्तर: C (25% पर सफाई देय हो जाती है और 40% पर सख्त बेड बनने के कारण अति-आवश्यक हो जाती है)।
Q6. कटर बार के संचालन के समय फॉर्मेशन (Sub-grade) की मिट्टी को कटने से बचाने के लिए न्यूनतम पुराना गिट्टी कुशन कितना होना चाहिए?
- A. 150 mm
- B. 200 mm
- C. 250 mm
- D. 350 mm
- सही उत्तर: C (कम से कम 250 mm का गिट्टी कुशन होने पर ही BCM को काम पर उतारा जाता है ताकि कटर बार नीचे की मूल मिट्टी न काटे)।
Q7. काम के दौरान या ब्लॉक समाप्ति पर BCM मशीन को पीछे की दिशा (Reverse Driving) में अधिकतम कितनी दूरी तक चलाने की अनुमति है?
- A. 2 मीटर
- B. 4 मीटर
- C. 10 मीटर
- D. इसकी सख्त मनाही है
- सही उत्तर: B (IRTMM मैनुअल के अनुसार सुरक्षा कारणों से रिवर्स दिशा में 4 मीटर से अधिक गाड़ी चलाने पर वैधानिक प्रतिबंध है)।
Q8. यदि न्यूमेटिक सिस्टम का मुख्य प्रेशर (MR Pressure) एक निश्चित सीमा से कम हो जाए, तो सुरक्षा ब्रेक स्वतः पहियों को लॉक कर देता है। वह प्रेशर सीमा क्या है?
- A. 5.0 bar
- B. 4.2 bar
- C. 3.5 bar से कम होने पर
- D. 2.5 bar
- सही उत्तर: C (जैसे ही हवा का दबाव 3.5 bar से नीचे जाता है, सेफ्टी ब्रेक ऑटोमैटिकली एक्टिव हो जाता है)।
Q9. BCM मशीन के नए पहिये का व्यास (New Wheel Diameter) और कंडमिंग सीमा (Condemning Limit) क्रमशः क्या हैं?
- A. 1000 mm और 900 mm
- B. 900 mm और 813 mm
- C. 915 mm और 850 mm
- D. 850 mm और 780 mm
- सही उत्तर: B (नया पहिया 900 mm का होता है और घिसने पर न्यूनतम सीमा 813 mm [कुछ विशिष्ट ऑस्ट्रियाई गाइडलाइंस में 850 mm] होती है)।
Q10. कटर चेन के लगातार घर्षण के दौरान लिंक्स और पिंस में होने वाली किस विकृति (Defect) के कारण चेन के टूटने का खतरा रहता है?
- A. बेंडिंग (Bending)
- B. पिन होल्स में अंडाकार विकृति (Ovality in pin holes)
- C. क्रैकिंग (Cracking)
- D. इनमें से कोई नहीं
- सही उत्तर: B (लगातार झटके और खिंचाव से पिन के छेद गोल से अंडाकार [Oval] हो जाते हैं, जिससे कटर चेन का तनाव बिगड़ जाता है)।
अत्याधुनिक कवच (KAVACH) कम्पैटिबिलिटी और स्वचालन नेटवर्क
भारतीय रेलवे अब अपनी सभी ऑन-ट्रैक मशीनों को सुरक्षा के उच्चतम स्तर पर ले जा रही है। आधुनिक गिट्टी सफाई मशीनों में शामिल किए जा रहे नए सुरक्षा अपग्रेड इस प्रकार हैं:
- कवच प्रणाली एकीकरण (KAVACH Anti-Collision Integration): नए RM 80-92 U और स्वदेशी मॉडल्स के केबिन-1 और केबिन-2 में विशेष इलेक्ट्रॉनिक इंटरफेस यूनिट लगाई जा रही है। यदि यात्रा मोड (Travel Mode) के दौरान ऑपरेटर किसी लाल सिग्नल (SPAD – Signal Passed At Danger) को पार करने की कोशिश करेगा, या सामने से कोई अन्य मशीन आ रही होगी, तो यह सिस्टम सीधे न्यूमेटिक प्रेशर लाइन से हवा निकालकर इमरजेंसी ब्रेक स्वतः (Automatically) लगा देगा।
- जीपीएस और वाई-फाई लाइव मॉनिटरिंग (GPS & WiFi Remote Diagnostics): मशीन के डिजिटल टच स्क्रीन (BA 56200) को एक केंद्रीय सर्वर से जोड़ा गया है। इससे मशीन द्वारा दिनभर में की गई शुद्ध गहरी छनाई (मीटर में) और दोनों इंजनों के तेल का तापमान सीधे जोनल मुख्यालय के नियंत्रण कक्ष में लाइव देखा जा सकता है।
अध्याय 17: फील्ड में आने वाले 5 सबसे घातक यांत्रिक ब्रेकडाउन और उनके त्वरित समाधान (Troubleshooting)
फील्ड इंजीनियरों और ऑपरेटरों के लिए ब्लॉक के दौरान आने वाली व्यावहारिक आपातकालीन स्थितियाँ और उनके समाधान नीचे दी गई तालिका में स्पष्ट हैं:
| यांत्रिक विफलता (Field Failure) | मुख्य तकनीकी कारण (Root Cause) | त्वरित समाधान / फील्ड एक्शन (Troubleshooting) |
|---|---|---|
| कटर चेन का ट्यूरेट से उतर जाना (Chain fell down from turret) | चेन का ढीला होना या कड़े पत्थर का फंसना। | मुख्य हाइड्रॉलिक प्रेशर वाल्व से कटर बार को पीछे खींचकर चेन का तनाव (Chain Tension) 130 bar पर री-सेट करना। |
| कन्वेयर बेल्ट का अचानक फटना (Belt Tear Off / Puncture) | नुकीले कंकड़ का रोलर के बीच फंसना। | ब्लॉक को तुरंत निरस्त करना, वेस्ट बेल्ट को हवा में लॉक करना और साइट पर बेल्ट का फास्टनर जोड़ना। |
| वाइब्रेशन स्क्रीन का चोक होना (Screen Clogging/Choking) | अत्यधिक गीली मिट्टी या प्लास्टिक का जालियों में फंसना। | मशीन की चेन रोककर 800 RPM मोड पर स्क्रीन को चलाना और पानी के फव्वारे (Water Sprinkling) से जालियों को साफ करना। |
| हाइड्रोलिक वाष्पीकरण (Viscosity Drop / Pressure Drop) | तेल का तापमान 70°C पार होना। | इंजन-2 को आइडल (Idle) करना, ऑयल कूलर्स के पंखों की गति बढ़ाना और तापमान 50°C से नीचे आने का इंतजार करना। |
| कटर चेन बोल्ट का टूटना (Breakage of Chain-Bolt) | कड़े बेड के कारण अचानक आया झटका (Fatigue Shock)। | चेन असेंबली को रोकना, कोहनी मोड़ने वाली तकनीक (Elbow Provison) से जगह बनाना और नया हाई-टेन्साइल बोल्ट फिट करना। |
पिछले वर्षों के कुछ और कठिन परीक्षा प्रश्न (Advanced LDCE Question Bank)
Q11. BCM मशीन द्वारा गहरी छनाई (Deep Screening) कार्य शुरू करने से पहले ट्रैक की फिटिंग्स (Pandrol Clips & Liners) की स्थिति क्या होनी चाहिए?
- A. 50% फिटिंग्स चुस्त होनी चाहिए
- B. केवल स्लीपर के किनारों की फिटिंग्स जरूरी हैं
- C. 100% फिटिंग्स पूरी तरह दुरुस्त और चुस्त होनी चाहिए
- D. फिटिंग्स का कोई महत्व नहीं है
- सही उत्तर: C (यदि फिटिंग्स ढीली होंगी, तो कटर चेन के भयंकर झटके से कंक्रीट स्लीपर अपनी जगह से हटकर टूट जाएंगे)।
Q12. बीएचईएल (BHEL) झाँसी द्वारा निर्मित स्वदेशी BCM मशीन की पावर कार में पहियों को शक्ति देने के लिए किस प्रकार का एक्सेल विन्यास उपयोग किया जाता है?
- A. Co-Co विन्यास
- B. Bo-Bo विन्यास (Individual DC Series Traction Motors)
- C. 0-4-0 विन्यास
- D. इनमें से कोई नहीं
- सही उत्तर: B (Bo-Bo विन्यास का मतलब है कि प्रत्येक बोगी में दो एक्सेल हैं और दोनों ही स्वतंत्र ट्रैक्शन मोटरों द्वारा संचालित होते हैं)।
Q13. बीसीएम मशीन के साथ चलने वाली सहयोगी मशीन ‘डीटीएस’ (DTS – Dynamic Track Stabilizer) का मुख्य कार्य क्या है?
- A. गिट्टी को काटना
- B. ढीली हो चुकी गिट्टी को नियंत्रित कंपनों से तुरंत स्थिर (Consolidate) करना
- C. पटरियों को बदलना
- D. मिट्टी बाहर फेंकना
- सही उत्तर: B (BCM के काम करने के बाद पत्थर ढीले होते हैं, DTS उन्हें वाइब्रेशन और वर्टिकल लोड देकर तुरंत स्थिर कर देती है ताकि पहली गाड़ी 20 Kmph पर सुरक्षित निकल सके)।
Q14. टर्नआउट की गहरी सफाई के दौरान, काम समाप्त होने पर कटर चेन को रात में साइट पर किस प्रकार छोड़ा जाता है?
- A. कटर बार को पूरी तरह बाहर निकालकर
- B. कटर बार के दोनों सिरों के पास से चेन काटकर रात को वहीं ट्रैक के नीचे छोड़ना
- C. पूरी मशीन को वहीं खड़ा करके
- D. चेन को स्लीपर पर बांधकर
- सही उत्तर: B (यार्ड में समय बचाने के लिए कटर बार को पटरी के नीचे ही छोड़ दिया जाता है, केवल चेन को कोहनी के पास से डिस्कनेक्ट करके मशीन को यार्ड में खड़ा किया जाता है)।
अक्सर पूछे जाने वाले महत्वपूर्ण प्रश्न (FAQs)
Q1. BCM मशीन का मुख्य कार्य क्या होता है?
उत्तर: इस ऑन-ट्रैक मशीन का मुख्य कार्य रेल पटरियों के नीचे बिछी गंदी और जाम हो चुकी गिट्टी (पत्थरों) को बिना ट्रैक उखाड़े बाहर निकालना, उसे यांत्रिक छलनियों से छानकर साफ करना और मिट्टी-कचरे को दूर फेंकना है।
Q2. भारतीय रेलवे में प्रयुक्त होने वाले RM 80 और RM 80-92 U मॉडल में क्या अंतर है?
उत्तर: RM 80 मुख्य रूप से सीधे और सामान्य ट्रैक (Plain Track) की गहरी छनाई के लिए उपयोग किया जाता है। इसके विपरीत, RM 80-92 U एक यूनिवर्सल मशीन है, जो सीधे ट्रैक के साथ-साथ यार्ड के मुश्किल मोड़ों और टर्नआउट्स (Points & Crossings) को भी बिना रुके साफ कर सकती है।
Q3. गिट्टी का प्रदूषण (Ballast Pollution) कब खतरनाक माना जाता है?
उत्तर: जब पत्थरों के बीच बारीक धूल और मिट्टी की मात्रा 25% तक पहुंच जाती है, तो सफाई देय (Due) हो जाती है। यदि यह स्तर 40% को पार कर जाए, तो गिट्टी सीमेंट जैसी कड़क (Caking) हो जाती है, जिससे जल निकासी बंद हो जाती है और दुर्घटनाओं का खतरा बढ़ जाता है।
Q4. विभागीय परीक्षा (LDCE) के दृष्टिकोण से मशीन के पहियों की कंडमिंग सीमा क्या है?
उत्तर: इस मशीन के नए पहिये का व्यास 900 mm होता है, और कड़े नियमों के अनुसार घिसने के बाद इसकी न्यूनतम कंडमिंग सीमा 813 mm (मॉडल के अनुसार न्यूनतम 850 mm) निर्धारित है।
Q5. गहरी छनाई (Deep Screening) के बाद ट्रैक को वापस पूरी गति पर आने में कितने दिन लगते हैं?
उत्तर: आधिकारिक जॉइंट प्रोसीजर ऑर्डर (JPO) और कड़े सुरक्षा मानकों के अनुसार, तीन बार मशीनी पैकिंग और OHE एडजस्टमेंट के बाद गति को सामान्य होने में कुल 10 दिनों का समय लगता है।
वैधानिक अस्वीकरण (Legal Disclaimer)
अस्वीकरण (Disclaimer): इस लेख में दी गई संपूर्ण जानकारी केवल सामान्य ज्ञान, शैक्षिक उद्देश्यों और रेलवे इंजीनियरिंग से जुड़ी विभागीय परीक्षाओं (जैसे LDCE JE/SSE/AEN) की तैयारी करने वाले अभ्यर्थियों की सहायता के लिए संकलित की गई है। यह किसी भी आधिकारिक नियम पुस्तिका, मैनुअल या किसी विशिष्ट निर्माण कंपनी का आधिकारिक दस्तावेज नहीं है। इस लेख में प्रयुक्त सभी तकनीकी आंकड़े, आयाम और संचालन सीमाएं इंटरनेट पर उपलब्ध सार्वजनिक स्रोतों और फील्ड अनुभवों के आधार पर लिखे गए हैं। यदि रेलवे संचालन के दौरान किसी कड़े नियम, नीति या विशिष्ट आंकड़े में कोई बदलाव होता है, तो संबंधित रेलवे बोर्ड या जोनल मुख्यालय द्वारा जारी किए गए नवीनतम मैनुअल और सुधार पर्ची (Correction Slips) को ही अंतिम और प्रामाणिक माना जाना चाहिए। लेखक या वेबसाइट किसी भी प्रकार की अनजाने में हुई मुद्रण त्रुटि या तकनीकी विसंगति के लिए कानूनी रूप से उत्तरदायी नहीं होंगे।
आपकी राय हमारे लिए महत्वपूर्ण है!
क्या आप भी भारतीय रेलवे के ट्रैक मशीन विभाग में कार्यरत हैं या रेलवे परीक्षाओं की तैयारी कर रहे हैं? इस पीले महाबली (BCM Machine) से जुड़ा आपका फील्ड का अनुभव कैसा रहा है?
- यदि आपके पास फील्ड इंजीनियरिंग से जुड़ा कोई व्यावहारिक सुझाव है,
- या आप इस तकनीकी डेटा बैंक में कोई नया अपडेट जोड़ना चाहते हैं,
- या आपके मन में इस मशीन से जुड़ा कोई भी सवाल या शंका है,
तो नीचे कमेंट बॉक्स (Comment Box) में लिखकर हमसे जरूर साझा करें। हमारी तकनीकी टीम आपके हर सवाल और रचनात्मक सुझाव का स्वागत करती है!
