प्रस्तावना: पटरी के ऊपर उड़ने वाला ‘पीला दानव’
भाग 1–PQRS Machine (Portal Crane) – द अल्टीमेट रेल इंजीनियरिंग इनसाइक्लोपीडिया
यदि आपने कभी भारतीय रेलवे के किसी ट्रैक के किनारे या किसी बड़े जंक्शन के पास पीले रंग का एक विशालकाय, लोहे के खंभों पर टिका ढांचा देखा है, जो बिना किसी बाहरी सहारे के हवा में कंक्रीट के भारी-भरकम स्लीपरों को ऐसे उठा लेता है जैसे कोई बच्चा माचिस की डिब्बी उठा रहा हो, तो समझ जाइए कि आपकी मुलाकात भारतीय रेलवे के सबसे भरोसेमंद बाहुबली से हो चुकी है। रेलवे के इंजीनियरिंग महकमे में इस ‘अजूबे’ को PQRS Machine या तकनीकी भाषा में Portal Crane (पोर्टल क्रेन) या TLE (Track Laying Equipment) कहा जाता है।
साधारण लोग जब ट्रेन की खिड़की से बाहर देखते हैं, तो उन्हें सिर्फ कंक्रीट के ब्लॉक और लोहे की पटरियाँ दिखाई देती हैं। लेकिन एक सिविल इंजीनियर या रेल प्रेमी जानता है कि उन पटरियों को बिछाने के पीछे कितनी खतरनाक और सटीक तकनीक काम करती है। आज से कुछ दशक पहले तक, जब भारतीय रेलवे में पटरियाँ बदली जाती थीं, तो सैकड़ों गैंगमैन भाई तपती धूप, कड़कड़ाती ठंड या मूसलाधार बारिश में कुदाल,फावड़े और भारी-भरकम सबरी (Crowbars) लेकर हफ्तों तक पसीने बहाते थे। ट्रेनें घंटों लेट होती थीं, पैसेंजर परेशान होते थे और काम की रफ्तार कछुए जैसी होती थी।
लेकिन आज का दौर बदल चुका है। भारतीय रेलवे अब ‘सुपरफास्ट’ और ‘आत्मनिर्भर’ होने की राह पर है। अब हमारी ट्रेनें 130 से 160 किमी/घंटे की रफ्तार से पटरियों पर दौड़ रही हैं। इतनी तेज रफ्तार के लिए ट्रैक का ढांचा भी उतना ही मजबूत और सटीक होना चाहिए। इसी आधुनिक और भारी ट्रैक ढांचे को बिल्कुल सूत (Accuracy) के हिसाब से और फटाफट बिछाने की पूरी जिम्मेदारी इस PQRS मशीन के कंधों पर है।
अध्याय 1: नाम का असली मतलब और काम का देसी दर्शन (Decoding PQRS) Full FORM PQRS
रेलवे की दुनिया में शॉर्टफॉर्म्स (Shortforms) का बहुत बड़ा दबदबा है। हर चीज़ का नाम छोटा कर दिया जाता है—जैसे LWR, CWR, SEJ, BFR, और इसी तरह PQRS! बाहर के लोगों के लिए PQRS सिर्फ अंग्रेजी वर्णमाला के चार अक्षर हो सकते हैं, लेकिन एक रेल इंजीनियर के लिए यह उसकी पूरी कर्मभूमि है। आइए सबसे पहले इसके नाम की ही गहरी चीर-फाड़ करते हैं:
1. P – Plasser’s (प्लासर)
इस नाम के पीछे रेलवे ट्रैक मशीनों की दुनिया की सबसे बड़ी और सबसे पुरानी ‘दादा कंपनी’ का इतिहास छिपा है। इस तकनीक को ऑस्ट्रिया (Europe) की एक वैश्विक लीडर कंपनी ने विकसित किया था, जिसका नाम है Plasser & Theurer। इस कंपनी ने ही दुनिया को सिखाया कि पटरियों का रखरखाव इंसानी हाथों से हटाकर मशीनों से कैसे किया जाता है। भारत में इस कंपनी की सहायक इकाई Plasser India (प्लासर इंडिया) के नाम से काम करती है, जिसका प्लांट फरीदाबाद (हरियाणा) में है। इसलिए इसके नाम का पहला अक्षर इस महान कंपनी को सम्मान देने के लिए ‘P’ रखा गया है।
2. Q – Quick (क्विक यानी फटाफट)
रेलवे में सबसे कीमती चीज क्या है? पैसा? इंजन? नहीं! रेलवे में सबसे कीमती चीज होती है समय (Time)। जब मुख्य लाइन पर काम चलता है, तो उस रूट की सभी मालगाड़ियों और एक्सप्रेस ट्रेनों को रोकना पड़ता है, जिसे रेलवे की भाषा में ‘ट्रैफिक ब्लॉक’ (Traffic Block) या ‘पावर ब्लॉक’ कहा जाता है। व्यस्त रूटों पर 2 या 3 घंटे से ज्यादा का ब्लॉक मिलना लोहे के चने चबाने जैसा होता है। इतने कम समय में यदि आप पुराना ट्रैक उखाड़कर नया ट्रैक नहीं बिछा पाए, तो पीछे आ रही राजधानी एक्सप्रेस खड़ी हो जाएगी और पूरे देश का रेल नेटवर्क ठप हो जाएगा। यह मशीन इस काम को ‘Quick’ यानी चुटकियों में, बेहद तेज रफ्तार से निपटाती है, इसलिए इसे क्विक कहा जाता है।
3. R – Relaying (रिलेइंग यानी कायाकल्प करना)
आम लोग समझते हैं कि पटरी बदलने का मतलब सिर्फ लोहे की पटरी को उठाकर नई पटरी रख देना है। लेकिन ऐसा नहीं है। रेलवे की भाषा में जब पूरा का पूरा ट्रैक ढांचा बदला जाता है—जिसमें पुरानी लोहे की पटरियाँ (Rails), पुराने या खराब हो चुके स्लीपर (Sleepers), उनके नीचे के रबर पैड, लोहे के लाइनर और इलास्टिक रेल क्लिप (ERC) को पूरी तरह से उखाड़कर, गिट्टी को साफ करके, वहाँ बिल्कुल नया प्री-फैब्रिकेटेड (पहले से तैयार) ट्रैक ढांचा बिछाया जाता है, तो इस पूरी प्रक्रिया को Track Relaying या Track Renewal कहा जाता है। ‘R’ अक्षर इसी भारी-भरकम काम को दर्शाता है।
4. S – System (सिस्टम यानी पूरा तामझाम)
यह बात अपने दिमाग में अच्छे से बैठा लीजिए कि PQRS कोई एक अकेली मशीन नहीं है जो पटरी पर चलती है। यह एक पूरा ‘सिस्टम’ यानी एक बहुत बड़ी चेन है। इसमें एक बेस डिपो होता है जहाँ पटरियों की असेंबली होती है, मालगाड़ी के विशेष फ्लैट वैगन (BFRs) होते हैं, बिजली विभाग (OHE) की टीमें होती हैं, सिग्नलिंग के एक्सपर्ट्स होते हैं, भारी-भरकम डीजल इंजन (Locomotive) होता है और इसके साथ ही दो या तीन पोर्टल क्रेनें मिलकर काम करती हैं। जब यह पूरा तामझाम एक सुर में, एक घड़ी की सुई की तरह तालमेल मिलाकर काम करता है, तब जाकर ट्रैक बदल पाना है। इसीलिए इसे ‘सिस्टम’ का नाम दिया गया है।
साफ और सरल शब्दों में कहें तो: “कम से कम समय में, बिना देश के रेल यातायात को ज्यादा नुकसान पहुँचाए, पुरानी और कमजोर हो चुकी पटरियों को उखाड़कर उनकी जगह आधुनिक कंक्रीट स्लीपर वाले नए ट्रैक को फटाफट बिछाने वाले प्लासर कंपनी के इस अर्ध-स्वचालित अजूबे को हम PQRS (Plasser’s Quick Relaying System) कहते हैं।”
अध्याय 2: मशीनीकरण की असली मजबूरी (Why Mechanization is a Must?)
कई बार लोग सवाल पूछते हैं कि “भैया, जब हमारे पास इतने सारे मजबूत और मेहनती गैंगमैन भाई हैं, तो करोड़ों रुपये की ये विदेशी मशीनें खरीदने की क्या जरूरत है? क्या हम यह काम हाथों से नहीं कर सकते?”
इसका जवाब छुपा है आज के आधुनिक ट्रैक के वजन और इसकी बनावट में। आइए आंकड़ों के चश्मे से देखते हैं कि इंसानी हाथों की एक सीमा क्यों है और मशीनीकरण क्यों आज के समय की सबसे बड़ी मजबूरी बन चुका है:
ट्रैक के वजन का असली गणित (भार प्रति 13 मीटर पैनल)
- 1 कंक्रीट स्लीपर (PRC Sleeper) का वजन: ~300 से 350 किलोग्राम
- 21 स्लीपरों का कुल वजन (एक 13m पैनल में): ~6,300 से 7,350 किलोग्राम
- 60 KG रेल का वजन (13 मीटर की दो पटरियाँ): ~1,560 किलोग्राम
- एक पूरे पैनल का कुल वजन (Total Weight): ~7.8 से 8.9 टन (लगभग 8900 KG!)
1. कंक्रीट स्लीपरों का जानलेवा वजन
पुराने जमाने में रेलवे ट्रैक के नीचे लकड़ी के लट्ठे (Wooden Sleepers) या लोहे के कटोरे जैसे दिखने वाले स्लीपर (CST-9) इस्तेमाल होते थे। उन्हें चार-पाँच लोग मिलकर आसानी से उठा लेते थे। लेकिन आज की तारीख में सुरक्षा और हाई-स्पीड के लिए Prestressed Concrete Sleepers (PRC) का इस्तेमाल किया जाता है। कंक्रीट के एक अकेले नॉर्मल स्लीपर का वजन लगभग 300 से 350 किलोग्राम होता है और नए चौड़े स्लीपर (Wider Sleepers) तो इससे भी भारी होते हैं।
एक स्टैंडर्ड 13 मीटर लंबे ट्रैक के टुकड़े (पैनल) में ऐसे 21 स्लीपर लगे होते हैं। अब आप खुद सोचिए, लगभग 7,000 किलो के कंक्रीट और 1,500 किलो के लोहे से बने इस पूरे 8.5 टन भारी ढांचे को क्या इंसान अपने हाथों से उठा सकते हैं? यदि उठाने की कोशिश भी की गई, तो न तो वह एलाइनमेंट कभी सीधा आ पाएगा और न ही स्लीपर अपनी जगह पर सही बैठ पाएंगे।
2. कंक्रीट की नाजुक फितरत (Less Damage, More Life)
भले ही कंक्रीट दिखने में पत्थर जैसा मजबूत लगता है, लेकिन रेल इंजीनियरिंग में इसे बहुत ‘नाजुक’ माना जाता है। कंक्रीट के स्लीपरों की एक कमजोरी होती है—यदि इन्हें किसी सख्त चीज पर पटका जाए या जमीन पर घसीटा जाए, तो इनके अंदर बारीक दरारें (Hairline Cracks) आ जाती हैं। जब इन दरारों वाले स्लीपरों के ऊपर से 20-20 टन एक्सेल लोड वाली मालगाड़ियाँ गुजरती हैं, तो ये स्लीपर बीच से कद्दू की तरह दो टुकड़ों में टूट जाते हैं, जिससे ट्रेन के पटरी से उतरने (Derailment) का सबसे बड़ा खतरा पैदा हो जाता है। PQRS मशीन इन स्लीपरों को हवा में बिल्कुल प्यार से, बिना जमीन पर छुए उठाती है और सही जगह पर रखती है, जिससे स्लीपरों की उम्र बढ़ जाती है।
3. सुई जैसी शुद्धता (Precision and Geometry)
जब ट्रेन 130 या 140 किमी/घंटे की रफ्तार से दौड़ती है, तो पटरियों के बीच की दूरी (Gauge), उनका झुकाव (Cross-level) और उनकी सीध (Alignment) में एक मिलीमीटर का भी अंतर मौत का कारण बन सकता है। हाथों से काम करते समय इंसानी आंखें धोखा खा सकती हैं, लेकिन PQRS मशीन का हाइड्रोलिक सिस्टम और इसके गाइडेंस टूल्स नए ट्रैक को मिलीमीटर की शुद्धता के साथ उसी जगह पर बिछाते हैं जहाँ पुराना ट्रैक था।

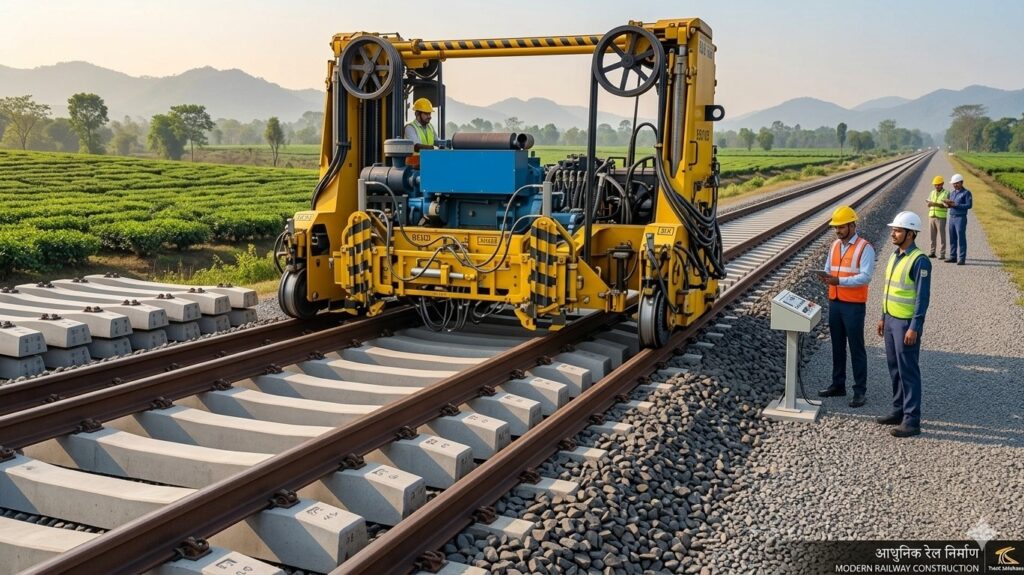

अध्याय 3: क्रेन की शारीरिक बनावट (Anatomy of the Portal Crane)
अब आते हैं इस ब्लॉग के सबसे रोमांचक हिस्से पर। आइए इस ‘पीले दानव’ के शरीर का एक-एक बोल्ट, एक-एक पाइप और एक-एक पुर्जा खोलकर देखते हैं कि इसके अंदर क्या-क्या लगा है और यह लोहे का ढांचा काम कैसे करता है।
तकनीकी रूप से एक PQRS क्रेन को मुख्य रूप से पांच बड़े हिस्सों में बाँटा जाता है:
1. Side Frames (साइड फ्रेम: मशीन के मजबूत पैर)
क्रेन के दोनों किनारों पर खड़े लोहे के दो विशाल वर्टिकल (खड़े) खंभों को Side Frames कहा जाता है। ये मशीन की रीढ़ की हड्डी हैं। इन साइड फ्रेम्स के निचले हिस्से में डबल-फ्लैंज वाले हैवी स्टील के पहिये (Wheels) लगे होते हैं जो साइड में बिछी 3.4 मीटर चौड़ी सहायक पटरी पर दौड़ते हैं। इन खंभों के अंदर खोखली जगह होती है, जिसके भीतर एक और फ्रेम ऊपर-नीचे सरकता है, जिसे Sliding Frame कहते हैं। जब क्रेन को किसी भारी ट्रैक पैनल को जमीन से ऊपर उठा करना होता है, तो इसी स्लाइडिंग फ्रेम का इस्तेमाल किया जाता है।
2. The Bridge (ब्रिज: मशीन की छत और दिमाग)
दोनों साइड फ्रेम्स को ऊपर से जोड़ने वाले मोटे, चौड़े और हॉरिजॉन्टल (आड़े) लोहे के गर्डर नुमा ढांचे को Bridge कहा जाता है। यह क्रेन का सबसे मुख्य प्लेटफार्म है। इसे आप मशीन का ‘कंट्रोल रूम’ भी कह सकते हैं। इस ब्रिज के ऊपर ही मशीन का शक्तिशाली डीजल इंजन स्थापित होता है, हाइड्रोलिक तेल का विशाल टैंक और पंप लगे होते हैं, बिजली के सारे कंट्रोल और जंक्शन बॉक्स फिट होते हैं। और सबसे महत्वपूर्ण—हमारे ऑपरेटर बाबू की गद्दी (Operator’s Seat) भी इसी ब्रिज के ऊपर एक कोने में होती है, जहाँ से उन्हें नीचे का पूरा नजारा साफ-साफ दिखाई देता है।
3. Sleeper Gripper Assembly (स्लीपर ग्रिपर: बगुले जैसे जादुई जबड़े)
ब्रिज के ठीक नीचे के हिस्से में एक बहुत ही चालाक मैकेनिज्म लगा होता है, जिसे Sleeper Gripper कहते हैं। इसका काम होता है कंक्रीट के भारी स्लीपरों को पकड़ना। इसमें लोहे के दो एंगल्स (Angles) वेल्ड किए होते हैं। जब क्रेन स्लीपरों के ऊपर आती है, तो ऑपरेटर एक लीवर दबाता है। हाइड्रोलिक प्रेशर के कारण ये ग्रिपर्स बाहर की तरफ फैलते हैं और स्लीपर के दोनों छोरों (Ends) को किसी बगुले की चोंच की तरह इतनी मजबूती से दबोच लेते हैं कि क्रेन चाहे कितनी भी हिचकोले खाए, स्लीपर नीचे नहीं गिर सकता। नए मॉडल के ग्रिपर्स इतने लंबे और एडवांस होते हैं कि वे एक बार में 10 नॉर्मल स्लीपर या 9 चौड़े (Wider) स्लीपरों को एक साथ उठाकर हवा में लहरा सकते हैं।
4. Rail Clamps (रेल क्लैंप: सुरक्षा के कैंचीनुमा ताले)
स्लीपर को पकड़ने के लिए तो ग्रिपर हो गया, लेकिन पूरी की पूरी लोहे की पटरियों (Rails) को कौन संभालेगा? उसके लिए साइड फ्रेम के कोनों पर कैंची के आकार के (Scissors Type) बेहद मजबूत क्लैंप लगे होते हैं, जिन्हें Rail Clamps कहा जाता है। जब क्रेन पूरे बने-बनाए 13 मीटर के ट्रैक पैनल को उठाती है, तो ये क्लैंप्स नीचे जाकर रेल के हेड (लोहे की पटरी का ऊपरी मोटा हिस्सा) को चारों तरफ से जकड़ लेते हैं। यह क्रेन का सबसे बड़ा सुरक्षा कवच है। अगर क्रेन हवा में 8 टन का लोड लेकर चल रही है, तो ये क्लैंप्स सुनिश्चित करते हैं कि पटरी अपनी जगह से एक इंच भी न हिले।
5. The Turn Table (टर्न टेबल: 90 डिग्री का देसी स्पिनर)
यह इस मशीन का सबसे मजेदार और दिमाग हिला देने वाला पुर्जा है। मान लीजिए साइड का काम खत्म हो गया और अब इस क्रेन को मालगाड़ी के फ्लैट वैगन (BFR) पर लादकर वापस डिपो ले जाना है। क्रेन की चौड़ाई होती है 3.8 मीटर, जबकि मालगाड़ी के वैगन की चौड़ाई बहुत कम होती है। अगर क्रेन को सीधा वैगन पर रख दिया जाए, तो वह बगल वाली लाइन से गुजरने वाली ट्रेनों से टकरा जाएगी।
इस समस्या को हल करने के लिए क्रेन के पेट के नीचे बिल्कुल बीचों-बीच एक गोल चक्का लगा होता है, जिसे Turn Table कहते हैं। जब क्रेन वैगन के ऊपर आती है, तो यह टर्न टेबल वैगन के लकड़ी के प्लेटफार्म पर टिक जाता है। इसके बाद क्रेन के पहिये हवा में उठ जाते हैं और पूरी की पूरी 12 टन की क्रेन इस टर्न टेबल के ऊपर 90 डिग्री (समान कोण) पर घूम जाती है! घूमने के बाद क्रेन की लंबाई वैगन की लंबाई के समानांतर हो जाती है और वह बिना किसी बाधा के सुरक्षित रूप से सफर के लिए तैयार हो जाती है।
भाग 2–PQRS मशीन (Portal Crane) – द अल्टीमेट रेल इंजीनियरिंग इनसाइक्लोपीडिया
भाग 1 में हमने क्रेन के बाहरी ढांचे (जैसे साइड फ्रेम, ब्रिज और बगुले जैसे ग्रिपर) को देसी भाषा में समझा था। लेकिन ज़रा सोचिए, एक 12 टन की लोहे की क्रेन जब हवा में 8.5 टन भारी ट्रैक का पूरा पैनल उठाती है, तो उस ऊंचे ढांचे के भीतर ऐसी कौन सी ताकत काम करती है जो इतने विशालकाय वजन को खिलौने की तरह हवा में नचा देती है?
अध्याय 4: बाहुबली का खून – हाइड्रोलिक का मायाजाल (The Hydraulic Power)
PQRS पोर्टल क्रेन पूरी तरह से Hydraulic Drive पर आधारित होती है। इसका सीधा मतलब यह है कि इस मशीन में गियर बदलने या क्लच दबाने का कोई झंझट नहीं होता; सारा खेल तेल के खौफनाक दबाव (Pressure) से कंट्रोल होता है।
1. क्रेन का दिल: हाइड्रोलिक पंप (The Pumps)
मशीन की छत (Bridge) पर जो डीजल इंजन लगा होता है, वह सीधे पहियों को नहीं घुमाता। वह इंजन सबसे पहले दो बेहद शक्तिशाली हाइड्रोलिक पंपों को पूरी ताकत से घुमाता है:
- Variable Displacement Pump (1 नंबर): यह क्रेन का सबसे मुख्य पंप है। इसका काम होता है क्रेन को आगे-पीछे चलाना (Driving), पटरियों को जकड़ने वाले रेल क्लैंप को ताकत देना और क्रेन के हाई-प्रेशर ब्रेक को控制 करना।
- Double Gear Pump (1 नंबर – 40cc/rev): इस पंप का काम है क्रेन के बाकी अंगों को जीवन देना। जैसे पूरे ब्रिज को ऊपर-नीचे उठाना, स्लीपर ग्रिपर के जबड़ों को बंद करना और तेल को ठंडा रखने वाले ऑयल कूलर को चलाना।
(क्रेन का लाइव हाइड्रोलिक प्रेशर डैशबोर्ड)
जब ऑपरेटर केबिन में बैठकर लीवर दबाता है, तो मशीन की नसों में कितना खौफनाक दबाव बनता है, उसे इस डेटा से समझो:
- ब्रिज लिफ्टिंग प्रेशर (Bridge Lifting): 140 bar
(देसी मतलब: 140 bar प्रेशर का मतलब होता है प्रति वर्ग सेंटीमीटर की जगह पर 140 किलोग्राम का दबाव! इसी ताकत से क्रेन आसमान की तरफ उठती है). - स्लीपर ग्रिपर प्रेशर (Sleeper Gripper): 140 bar
(देसी मतलब: इस खौफनाक प्रेशर के कारण जबड़ा कंक्रीट के स्लीपर को इतनी बेदर्दी से दबोचता है कि क्रेन के दौड़ने पर भी स्लीपर फिसल नहीं सकता). - पार्श्व गति प्रेशर (Lateral Movement): 140 bar
(देसी मतलब: क्रेन हवा में लटके हुए पैनल को लेफ्ट या Right खिसकाने के लिए इस प्रेशर का इस्तेमाल करती है). - रेल क्लैंप ओपन/क्लोज प्रेशर: 40 bar
(देसी मतलब: कैंची वाले ताले को पटरी पर लॉक करने और खोलने के लिए पर्याप्त सुरक्षित दबाव). - ब्रेकिंग प्रेशर (Brake System): 40 bar
(देसी मतलब: 14 किमी/घंटा की स्पीड से दौड़ती क्रेन को भारी वजन के साथ झटके में रोकने की हाइड्रोलिक शक्ति).
2. तेल को ठंडा रखने का जुगाड़ (Efficient Cooling System)
सोचिए, जब 140 bar के भारी प्रेशर पर तेल लगातार पतले पाइपों और वाल्वों में बहेगा, तो वह खौलने लगेगा (अत्यधिक गर्म हो जाएगा)। यदि तेल ज्यादा गर्म हो गया, तो क्रेन के सारे रबर सील और वॉशर जलकर पिघल जाएंगे और मशीन बीच ब्लॉक में फेल हो जाएगी।
इस समस्या को रोकने के लिए इसमें एक अत्यधिक कुशल Oil Cooling System लगाया जाता है, जिसे चलाने के लिए एक अलग हाइड्रोलिक ऑयल कूलिंग मोटर लगी होती है। यह सिस्टम दोपहर की सबसे कड़कती धूप (55°C तापमान) में भी लगातार 8 घंटे बिना रुके तेल को ठंडा रखता है ताकि बाहुबली का खून कभी खौले नहीं।
अध्याय 5: बाहुबली की हड्डियां – चेन और लिफ्टिंग का गणित (The Chain Mechanism)
हाइड्रोलिक प्रेशर तो बन गया, लेकिन उस प्रेशर को मैकेनिकल ताकत में बदलकर ब्रिज को ऊपर-नीचे कौन खींचेगा? इसके लिए क्रेन के साइड फ्रेम के अंदर भारी-भरकम स्टील की चेन का पूरा जाल बिछा होता है। ये कोई आम साइकिल या मोटरसाइकिल की चेन नहीं हैं, ये क्रोम-मैंगनीज स्टील से बनी महा-चेन होती हैं:
1. Simplex Chain (सिम्प्लेक्स चेन)
- संख्या: 04 पीस
- साइज (Pitch): 1.5 इंच मोटाई
- काम: क्रेन के बाहरी ढांचे (Frame) को ऊपर-नीचे करने और लोड को संभालकर रखने की जिम्मेदारी इसी के पास होती है।
2. Duplex Chain (डुप्लेक्स चेन – डबल ताकत)
- संख्या: 04 पीस (ब्रिज लिफ्टिंग के लिए) + 04 पीस (क्रेन ड्राइविंग के लिए)
- साइज (Pitch): 1.5 इंच और 1 इंच
- काम: डुप्लेक्स चेन का मतलब होता है दोहरी कड़ियों वाली चेन। चूँकि मुख्य ब्रिज (छत) पर पूरे इंजन और भारी पैनल का वजन होता है, इसलिए इसे उठाने और क्रेन के पहियों को चलाने के लिए इस डबल ताकत वाली डुप्लेक्स चेन का इस्तेमाल किया जाता है।
अध्याय 6: कड़े सुरक्षा नियम और ‘फेल-सेफ’ कवच (Safety Parameters)
रेलवे का एक ही सबसे बड़ा मंत्र है—“Safety First” (सुरक्षा सर्वोपरि)। मान लीजिए क्रेन हवा में 9 टन का भारी ट्रैक पैनल उठाए खड़ी है और नीचे हमारे 20-25 गैंगमैन भाई गिट्टी बराबर कर रहे हैं। अचानक मशीन का कोई हाइड्रोलिक पाइप फट जाए या इंजन बंद हो जाए, तो क्या होगा? क्या वह 9 टन का लोहा सीधे हमारे कर्मचारियों के सिर पर गिर जाएगा?
बिल्कुल नहीं! इसके लिए मशीन के अंदर ऐसे सुरक्षा कवच अनिवार्य किए गए हैं कि दुर्घटना की संभावना शून्य हो जाती है:
1. Self-Locking Mechanism (ब्रिज का ऑटो-लॉक ताला)
क्रेन के लिफ्टिंग सर्किट में एक विशेष Self-Locking व्यवस्था होती है। जैसे ही हाइड्रोलिक प्रेशर में 1% की भी गिरावट आती है या कोई चेन टूटती है, यह मैकेनिकल ताला अपने आप तुरंत लॉक हो जाता है। इसके बाद भारी ब्रिज हवा में ही थम जाता है, वह एक मिलीमीटर भी नीचे नहीं गिर सकता। यह आसपास काम कर रहे कर्मचारियों की जान बचाने वाला सबसे बड़ा रक्षक है।
2. Independent Emergency Backup System (आपातकालीन लाइफलाइन)
अगर मशीन का मुख्य डीजल इंजन पूरी तरह से सीज (खराब) हो जाए, तो क्रेन को ट्रैक के बीच से कैसे हटाएंगे? इसके लिए क्रेन के अंदर एक पूरी तरह से अलग और स्वतंत्र Emergency Backup System दिया जाता है। यह एक छोटा बैकअप पावर यूनिट होता है, जिसकी मदद से मुख्य इंजन फेल होने पर भी ऑपरेटर क्रेन के ब्रिज को सुरक्षित नीचे कर सकता है और क्रेन को खुद समेटकर मालगाड़ी के वैगन (BFR) पर लोड कर सकता है, ताकि मुख्य रेलवे लाइन पर ट्रेनों का रास्ता न रुके।
अध्याय 7: ऑपरेटर केबिन – क्रेन का डिजिटल दिमाग
अब ज़रा ऑपरेटर की गद्दी पर बैठकर देखते हैं। क्रेन को चलाने वाले ऑपरेटर बाबू की सीट कोई साधारण सीट नहीं होती:
- Hydraulically Adjustable Seat: ऑपरेटर अपनी सीट को हाइड्रोलिक लीवर की मदद से ऊपर-नीचे एडजस्ट कर सकता है। जब मालगाड़ी के वैगन (BFR) पर 4 लेयर ऊपर रखे पैनल को पकड़ना होता है, तो ऑपरेटर अपनी सीट को ऊपर उठा लेता है ताकि उसे नीचे का एक-एक इंच साफ दिखाई दे।
- ऑटो-शटडाउन सुरक्षा (Engine Protection): केबिन के डैशबोर्ड पर डिजिटल गेज लगे होते हैं। यदि इंजन का तापमान लिमिट से बाहर गया या मोबिल ऑयल (Lubricant) का प्रेशर कम हुआ, तो केबिन में जोर-जोर से सायरन बजने लगता है (Audio-Visual Warning) और इंजन अपने आप बंद (Auto Shutdown) हो जाता है ताकि इंजन जलने से बच सके।
- मशीन का डिजिटल मुंशी (Laptop Toughbook): हर क्रेन के साथ एक मिलिट्री-ग्रेड, वॉटरप्रूफ और शॉकप्रूफ Laptop (Toughbook) दिया जाता है। इस लैपटॉप का काम होता है क्रेन ने पूरे दिन में कितना काम किया, कौन सा पुर्जा कब बदला जाना है (Spares Management) और मशीन की सेहत कैसी है, इसका पूरा डिजिटल रिकॉर्ड रखना।
भाग 3–PQRS मशीन (Portal Crane) – द अल्टीमेट रेल इंजीनियरिंग इनसाइक्लोपीडिया
भाग 2 में हमने क्रेन का अंदरूनी पावर डैशबोर्ड और हाइड्रोलिक प्रेशर देखा था। लेकिन असली परीक्षा तब होती है जब क्रेन डिपो की चारदीवारी से बाहर निकलकर सीधे रणभूमि यानी एक्टिव रेलवे लाइन पर पहुँचती है। रेलवे में एक कहावत है—”ब्लॉक का समय सोने से भी ज्यादा कीमती होता है।” जब स्टेशन मास्टर दो घंटे के लिए ट्रेनों को रोककर कड़े ट्रैफिक ब्लॉक की हरी झंडी देता है, तो ट्रैक पर काम करने वाले हर इंजीनियर और कर्मचारी की धड़कनें तेज हो जाती हैं।
इस भाग 3 में हम देखेंगे कि कैसे दो या तीन पोर्टल क्रेनें मिलकर घड़ी की सुई के साथ मुकाबला करती हैं, पुराना ट्रैक उखाड़ती हैं और हवा में तैरते हुए नया कंक्रीट का ट्रैक बिछा देती हैं।
अध्याय 8: PQRS का पूरा काफिला और उसका क्रम (The PQRS Rake Formation)
PQRS मशीन कभी अकेली जंग लड़ने नहीं जाती। इसके साथ मालगाड़ी के कई विशेष डिब्बों (Flat Wagons जिन्हें रेलवे में BFR कहा जाता है) का एक पूरा काफिला चलता है। इस पूरे काफिले को PQRS Rake कहते हैं। इसका एक निश्चित क्रम (Marshalling Order) होता है, जो पीछे से आगे इस प्रकार चलता है:
- 1. दमदार डीजल इंजन (Locomotive): जो इस पूरे भारी-भरकम काफिले को खींचकर स्टेशन से सीधे काम वाली जगह तक लाता है।
- 2. ब्रेक वैन (Brake Van): सुरक्षा और गार्ड साहब की तैनाती के लिए।
- 3. क्रू रेस्ट वैन और टूल वैन: हमारे ऑपरेटरों, तकनीशियनों और इंजीनियरों के रहने, आराम करने और भारी-भरकम औजारों को रखने का चलता-फिरता केबिन।
- 4. मशीन BFR वैगन: इस विशेष फ्लैट वैगन के ऊपर एक मजबूत लकड़ी का प्लेटफार्म बना होता है। सफर के दौरान दोनों पोर्टल क्रेनें इसी वैगन के ऊपर 90 डिग्री घूमकर आराम से बैठती हैं।
- 5. लोडेड BFR वैगन्स (पैनलों से लदे डिब्बे): इन वैगनों पर बेस डिपो से पहले से तैयार किए गए नए ट्रैक के पैनल्स 3 से 4 परतों (Layers) में लादकर ले जाए जाते हैं।
- 6. खाली BFR वैगन्स (2 से 3 खाली डिब्बे): इनका काम सबसे पहले रणभूमि में उतरना होता है। साइट से उखाड़े गए पुराने, गंदे और जंग लगे पटरियों के टुकड़ों को इन्हीं खाली वैगनों पर लादा जाता है।
अध्याय 9: 120 मिनट के ट्रैफिक ब्लॉक का एक-एक सेकंड का लाइव हिसाब
जैसे ही ऑपरेटिंग विभाग की तरफ से ब्लॉक का “Ready Memo” मिलता है, समय के खिलाफ एक एतिहासिक रेस शुरू हो जाती है। आइए देखते हैं कि 2 घंटे (120 मिनट) के ब्लॉक का एक-एक मिनट कैसे इस्तेमाल होता है:
(ब्लॉक का लाइव टाइम-टेबल)
- पहले 10 मिनट (एंट्री): ब्लॉक मिलते ही डीजल इंजन पूरे काफिले को लेकर ठीक उसी स्पॉट पर पहुँचता है जहाँ पटरी बदलनी है।
- अगले 10 मिनट (मशीन का उतरना): क्रेनें अपने पैरों को नीचे फैलाती हैं, वैगन के प्लेटफार्म से खुद को ऊपर उठाती हैं और साइड में बनी 3.4 मीटर चौड़ी सहायक पटरी (Auxiliary Track) पर खुद-ब-खुद उतर जाती हैं। इन्हें उतारने के लिए किसी बाहरी क्रेन की जरूरत नहीं होती।
- असली खेल – 75 मिनट (उखाड़ो और बिछाओ का चक्र):
- गैंगमैन भाई नीचे से पुरानी पटरी को गैस कटर की मदद से ठीक 13-13 मीटर के टुकड़ों (पैनल्स) में काट देते हैं।
- पोर्टल क्रेन दौड़ती हुई आती है, अपने कैंचीनुमा रेल क्लैंप से उस पुराने 13 मीटर के भारी पैनल को जकड़ती है, हवा में उठाती है और ले जाकर खाली BFR वैगन पर लोड कर देती है।
- क्रेन के जाते ही नीचे बचे खाली गिट्टी के बिस्तर (Ballast Bed) को लेबर भाई फावड़े की मदद से तुरंत समतल (Leveling) करते हैं।
- इसके तुरंत बाद, क्रेन लदे हुए वैगन से नया प्री-फैब्रिकेटेड कंक्रीट का पैनल उठाती है और लाकर बिल्कुल सही सीधे एलाइनमेंट में बिछा देती है।
- गति की सीमा: दोनों क्रेनें मिलकर मात्र 75 मिनट में 20 नए पैनल (लगभग 260 से 400 मीटर ट्रैक) पूरी तरह बदल देती हैं।
- अगले 15 मिनट (रैंप और वाइंडिंग): नए बिछे ट्रैक (जो थोड़ा ऊपर होता है) और पुराने बचे हुए ट्रैक के बीच गिट्टी डालकर एक सुरक्षित ढलान (Ramp) बनाया जाता है ताकि ट्रेन गुजरते समय झटका न लगे। क्रेनें वापस अपने वैगन पर चढ़ती हैं और सफर के लिए लॉक हो जाती हैं।
- आखरी 10 मिनट (विदाई): पूरी ट्रेन ब्लॉक सेक्शन खाली करके वापस स्टेशन लौट आती है और ट्रैक ट्रेनों के लिए खोल दिया जाता है।
अध्याय 10: काम करने के तीन जादुई तरीके (Methods of Laying)
साइट की भौगोलिक स्थिति को देखकर हमारे इंजीनियर्स इन तीन तरीकों में से किसी एक तरीके को चुनते हैं:
1. Pulling Mode (खींचने का तरीका)
इसमें पूरी मालगाड़ी पुरानी पटरी पर खड़ी होती है और जैसे-जैसे काम आगे बढ़ता है, ट्रेन को आगे की तरफ खींचा जाता है। इसका सबसे बड़ा फायदा यह है कि नया बिछा हुआ ट्रैक पीछे बिल्कुल खाली मिलता है, जिसपर बाद में पैकिंग और फिनिशिंग का काम आसानी से हो सकता है। यह रेलवे में सबसे ज्यादा इस्तेमाल होने वाला तरीका है।
2. Pushing Mode (धकेलने का तरीका)
इसमें मालगाड़ी को नए बिछे हुए ट्रैक पर पीछे की तरफ धकेला जाता है। इसका इस्तेमाल विशेष रूप से तब किया जाता है जब आगे कोई रेलवे यार्ड या बड़ा पुल (Bridge) आने वाला हो, जहाँ साइड में सहायक पटरी (Auxiliary Track) को बिछाने की जगह बिल्कुल खत्म हो जाती है।
3. Parting Mode (काफिले को दो हिस्सों में फाड़ना)
इस तरीके में मालगाड़ी को बीच से दो भागों में अलग कर दिया जाता है—एक तरफ नए पैनल्स के वैगन होते हैं और दूसरी तरफ खाली वैगन। दोनों क्रेनें इन दोनों हिस्सों के बीच में रहकर काम करती हैं। इससे क्रेन के आने-जाने का सफर (Travelling Time) बहुत कम हो जाता है। इसका इस्तेमाल बहुत बड़े और लंबे ट्रैफिक ब्लॉक्स में किया जाता है।
अध्याय 11: प्लेटफॉर्म और खतरनाक मोड़ों (Curves) पर काम करने के कड़े नियम
जब क्रेन किसी खुली और सीधी पटरी पर काम करती है, तो काम आसान होता है। लेकिन रेलवे यार्ड, स्टेशन के प्लेटफॉर्म और तीखे मोड़ों पर काम करना किसी चुनौती से कम नहीं होता:
- Station Platform Area (प्लेटफ़ॉर्म का झंझट): प्लेटफ़ॉर्म के पास इतनी जगह नहीं होती कि पटरी के बाहर 3.4 मीटर चौड़ी सहायक पटरी बिछाई जा सके। इसलिए यहाँ पर क्रेन चलाने के लिए पूरे रेलवे ट्रैक को अस्थाई रूप से लगभग 300 मिमी बाहर की तरफ खिसका (Slew) दिया जाता है। नया ट्रैक बिछ जाने के बाद उसे वापस खींचकर उसकी मूल जगह पर सेट किया जाता है।
- Curved Portion (तीखे मोड़): तीखे मोड़ों पर क्रेन के पलटने का खतरा सबसे ज्यादा होता है। इसलिए मोड़ों पर काम करने से पहले मिट्टी और गिट्टी को अतिरिक्त रूप से मजबूत किया जाता है। साथ ही, घुमावदार रास्तों के डिजाइन के अनुसार सहायक पटरी पर भी विशेष सुपर एलीवेशन (Super Elevation यानी बाहरी पटरी को थोड़ा ऊँचा उठाना) दिया जाता है ताकि क्रेन का संतुलन 10 डिग्री तक के तीखे मोड़ों पर भी न बिगड़े।
भाग 4 –PQRS मशीन (Portal Crane) – द अल्टीमेट रेल इंजीनियरिंग इनसाइक्लोपीडिया
भाग 3 में हमने देखा कि कैसे यह मशीन 120 मिनट के कड़े ट्रैफिक ब्लॉक के बीच रणभूमि पर पुराना ट्रैक उखाड़कर नया ट्रैक बिछा देती है। लेकिन कहानी यहाँ खत्म नहीं होती। रणभूमि में उतरने से पहले क्रेन के लिए जो सामान तैयार किया जाता है, उसकी अपनी एक अलग दुनिया है। और साथ ही, इस बाहुबली की कुछ ऐसी छिपी हुई कमजोरियाँ भी हैं जो रेलवे के सीनियर सेक्शन इंजीनियर्स (SSE) को हमेशा चौकन्ना रखती हैं।
इस अंतिम भाग में हम बेस डिपो के कामकाज, मशीन की सीमाओं और रेलवे की अन्य आधुनिक महा-मशीनों के साथ इसके सीधे मुकाबले का पूरा सच देसी ज़ुबानी समझेंगे।
अध्याय 12: बेस डिपो की गुप्त गतिविधियाँ (The Base Depot Core Operations)
जैसा कि हमने पहले जाना था, बेस डिपो “पटरियों की फैक्ट्री” होता है। यहाँ पर क्रेनें जो गुप्त और व्यवस्थित काम करती हैं, उन्हें समझना बेहद जरूरी है:
- स्लीपरों का पहाड़ (Stacking in 10 Tiers): फैक्ट्रियों से जब मालगाड़ियों में भरकर कंक्रीट के भारी स्लीपर आते हैं, तो पोर्टल क्रेनें उन्हें अपने जबड़ों से उठाती हैं और लकड़ी के बट्टों (Wooden Battens) का इस्तेमाल करके एक के ऊपर एक 10-10 परतों (Layers) ऊँचा चट्टा लगा देती हैं
- नया पैनल बनाना (Panel Fabrication): डिपो की लाइनों पर स्लीपरों को बिल्कुल सटीक Spacing (दूरी) पर बिछाया जाता है उनके ऊपर रबर पैड, लाइनर और इलास्टिक रेल क्लिप (ERC) लगाकर 13 मीटर का पूरा चमचमाता नया पैनल तैयार किया जाता है
- Rake लोड करना: इन तैयार नए पैनल्स को क्रेनें वापस उठाकर मालगाड़ी के BFR वैगनों पर लादती हैं । यहाँ पर भी कंक्रीट को सुरक्षित रखने के लिए हर लेयर के बीच में 75 मिमी मोटे लकड़ी के गुटके लगाए जाते हैं。
- पुराने कबाड़ की चीर-फाड़: जब काम खत्म करके रिलेइंग ट्रेन पुराने उखाड़े गए पैनल्स को लेकर डिपो लौटती है, तो पोर्टल क्रेनें उन कबाड़ पैनल्स को वैगनों से नीचे उतारती हैं। लेबर भाई उनके पुराने बोल्ट और क्लिप खोलते हैं, और निकले हुए कबाड़ (Released Material) को अलग-अलग छाँटकर देश के दूसरे कोनों में डिस्पैच करने के लिए स्टोर में व्यवस्थित कर दिया जाता है。
अध्याय 13: बाहुबली की कमजोरियाँ और सबसे बड़े खतरे (Limitations & Hidden Risks)
भले ही यह मशीन एक दिन में 1 किलोमीटर से ज्यादा ट्रैक बदलने का एतिहासिक रिकॉर्ड बना चुकी है, लेकिन हमारे रेल इंजीनियर्स इससे थोड़ा डरते भी हैं। इसकी कुछ ऐसी सीमाएं हैं जो काम के समय सबसे बड़ा सरदर्द बनती हैं:
- सहायक पटरी का झंझट (AT Laying is Tedious): इस मशीन की सबसे बड़ी कमजोरी यह है कि यह मुख्य रेलवे ट्रैक पर नहीं चल सकती。 इसके लिए ट्रैक के दोनों तरफ बाहर की ओर 3.4 मीटर चौड़ी सहायक पटरी (Auxiliary Track) बिछानी पड़ती है । इस सहायक पटरी को बिछाना, उसके नीचे लकड़ी के ब्लॉक या CST-9 प्लेटें सेट करना और उसका लेवल सूत में मेंटेन करना बेहद थकाऊ और समय खाने वाला काम है I
- दो मोर्चों पर जंग (Supervision at Two Fronts): इसके संचालन में इंजीनियर्स को एक ही समय में दो अलग-अलग जगहों पर दिमाग लगाना पड़ता है—पहला जहाँ साइट पर क्रेन पटरी बदल रही है, और दूसरा बेस डिपो में जहाँ नया पैनल तैयार हो रहा है。 दोनों में से एक भी जगह तालमेल बिगड़ा, तो पूरा काम ठप हो जाता है I
- ब्लॉक में फेलियर का खौफ (The Threat to Traffic): मान लीजिए 2 घंटे का कड़ा ट्रैफिक ब्लॉक मिला है। क्रेन ने पुराना ट्रैक उखाड़ दिया है और नीचे सिर्फ मिट्टी बची है। ठीक उसी समय क्रेन का हाइड्रोलिक सिस्टम जाम हो जाए या इंजन सीज हो जाए, तो क्रेन वहीं गड्ढे के बीच में फंस जाएगी。 ऐसी स्थिति में न तो नया ट्रैक बिछ पाएगा और न ही ट्रेनों को गुजारा जा सकेगा。 ट्रैक को दोबारा चालू (Restoration) करने में घंटों लग जाते हैं, जिससे पीछे से आने वाली राजधानी जैसी वीआईपी एक्सप्रेस ट्रेनें बीच रास्ते में खड़ी हो जाती हैं。
अध्याय 14: महा-मुकाबला – PQRS बनाम T-28 बनाम TRT (The Ultimate Battle)
भारतीय रेलवे के बेड़े में सिर्फ PQRS ही अकेली बाहुबली नहीं है। पटरी और जंक्शन बदलने के लिए दो और खतरनाक महा-मशीनें काम करती हैं। आइए इन तीनों महाशक्तियों का आमने-सामने का अंतर देसी भाषा में समझते हैं:
[ महा-मशीनों का महा-मुकाबला ]
┌───────────────────────────┬───────────────────────────┬───────────────────────────┐
│ PQRS Machine │ T-28 Machine │ TRT (Track Relaying Train)│
├───────────────────────────┼───────────────────────────┼───────────────────────────┤
│ 🔹 अर्ध-स्वचालित प्रणाली │ 🔹 टर्नआउट (जंक्शन पॉइंट) │ 🔹 पूरी तरह से स्वचालित │
│ (Semi-Mechanized) │ बदलने का स्पेशल बाहुबली│ चलता-फिरता कारखाना │
│ 🔹 क्षमता: 9 से 12 टन │ 🔹 क्षमता: 30 टन का महाभार│ 🔹 क्षमता: 144 टन भारी ट्रेन│
│ 🔹 सहायक पटरी (AT) जरूरी │ 🔹 रेल पहियों के साथ चैन │ 🔹 किसी सहायक पटरी (AT) │
│ है (3400 mm गेज) │ वाले पैर (Crawlers) भी │ की कोई जरूरत नहीं होती │
│ 🔹 काम: सीधी और घुमावदार │ 🔹 काम: स्टेशन के यार्ड और│ 🔹 काम: 4 घंटे के ब्लॉक में│
│ पटरियों को बदलना │ क्रॉसिंग पॉइंट्स बदलना │ सीधे 1 KM ट्रैक चकाचक │
└───────────────────────────┴───────────────────────────┴───────────────────────────┘
1. T-28 Machine (Ameca, इटली) से मुकाबला
- काम का अंतर: PQRS जहाँ सीधी या नॉर्मल घुमावदार पटरियों को बदलती है, वहीं T-28 मशीन का काम है रेलवे के Turnout (पॉइंट और क्रॉसिंग) को बदलना, यानी जहाँ ट्रेनें एक पटरी से उतरकर दूसरी पटरी पर जाती हैं。
- ताकत की तुलना: T-28 एक 30 टन की क्षमता वाली महा-मशीन है, क्योंकि पूरे के पूरे जंक्शन पॉइंट का ढांचा बहुत भारी होता है。 इसमें रेल के पहियों के साथ-साथ कैटपिलर क्रॉलर (मिलिट्री टैंक जैसे चैन वाले पैर) भी लगे होते हैं, जिससे यह बिना पटरी के भी ऊबड़-खाबड़ जमीन और गिट्टी पर आराम से चल सकती है。 यह स्टेशन के यार्ड में बिना बिजली ब्लॉक (OHE Block) के भी काम कर सकती है。
2. TRT (Track Relaying Train – Tamper, USA) से मुकाबला
- काम का अंतर: TRT को आप PQRS का भी ‘दादा’ कह सकते हैं। यह कोई क्रेन नहीं, बल्कि पूरी की पूरी एक चलती-फिरती स्वचालित ट्रेन है。
- सबसे बड़ा फायदा: TRT के लिए किसी भी प्रकार की सहायक पटरी (Auxiliary Track) बिछाने की कोई जरूरत नहीं होती。 और न ही इसके लिए बेस डिपो में पहले से 13 मीटर का पैनल फैब्रिकेट करना पड़ता है。
- काम का तरीका: यह ट्रेन मुख्य पटरी पर आगे बढ़ती जाती है। इसके पेट के नीचे लगे रोलर्स पुरानी पटरी को साइड में फेंकते जाते हैं, पुराना स्लीपर खुद-ब-खुद उखड़कर ऊपर आ जाता है, नीचे की गिट्टी अपने आप समतल होती है, और यह क्रेन पीछे से मालगाड़ी से एक-एक करके नए कंक्रीट के स्लीपर और नई पटरी बिल्कुल नए सिरे से बिछाती हुई आगे निकल जाती है。
- आउटपुट: जहाँ PQRS 2 घंटे में 300-400 मीटर काम करती है, यह TRT सुपर ट्रेन 4 घंटे के एक सिंगल ब्लॉक में पूरे 1 किलोमीटर (1000 मीटर) ट्रैक का कायाकल्प करके निकल जाती है。
ट्रैक इंजीनियरिंग की अगली कड़ियाँ – BCM और टैम्पिंग मशीन का देसी पोस्टमार्टम (बोनस भाग)
प्रस्तावना: PQRS के पीछे का असली खेल
कई लोग सोचते हैं कि PQRS मशीन ने नया कंक्रीट का पैनल बिछा दिया, तो काम खत्म हो गया और अब ट्रेन 130 की स्पीड पर दौड़ सकती है। लेकिन भाई, ऐसा सोचना बिल्कुल गलत है! PQRS जो ट्रैक बिछाकर जाती है, वह अभी सिर्फ “कच्चा ढांचा” होता है। वह पटरी अभी गिट्टी (Ballast) के अंदर धँसी नहीं होती, उसके नीचे खाली जगह होती है और गिट्टी में धूल-मिट्टी जमी होती है।
अगर इस कच्चे ट्रैक पर भारी ट्रेन चला दी जाए, तो पटरी तुरंत नीचे धँस जाएगी और ट्रेन पलट जाएगी। इसलिए PQRS के काम के आगे-पीछे रेलवे की दो और महा-शक्तियां काम करती हैं—BCM और Tamping Machine।
अध्याय 15: BCM (Ballast Cleaning Machine) – गिट्टी का सबसे बड़ा वॉशिंग पाउडर
रेलवे ट्रैक के नीचे जो नुकीले पत्थर बिछे होते हैं, उन्हें Ballast (गिट्टी) कहा जाता है। इनका काम होता है ट्रेन के हजारों टन के वजन को झेलना और शॉक एब्जॉर्बर (झटका सोखने वाले) की तरह काम करना। लेकिन समय के साथ, इन पत्थरों के बीच में मिट्टी, कोयले की धूल और कचरा जमा हो जाता है, जिसे रेलवे में Caking या Fouling कहते हैं। अगर गिट्टी के बीच में मिट्टी जम जाए, तो बारिश का पानी ट्रैक पर जमा होने लगेगा और पूरी पटरी धँस जाएगी।
इसी गिट्टी को बिना उखाड़े, बिल्कुल साफ-सुथरा करने का काम करती है BCM Machine (बैलास्ट क्लीनिंग मशीन):
- यह काम कैसे करती है? इस मशीन के पेट के नीचे एक बहुत बड़ी लोहे की कटर चेन (Cutter Chain) होती है। यह चेन पटरी के नीचे घुसती है और स्लीपर के नीचे की सारी गिट्टी और मिट्टी को अपने जबड़े में समेटकर ऊपर खींच लेती है।
- छलनी का जादू (Screening): मशीन के अंदर बहुत बड़े-बड़े वाइब्रेटिंग स्क्रीन्स (हिलने वाली छलनियां) लगी होती हैं। ये गिट्टी को इतनी जोर से हिलाती हैं कि साफ और बड़े पत्थर (Size: 20mm से 65mm) अलग हो जाते हैं, और सारी धूल-मिट्टी (Waste) छनकर अलग हो जाती है।
- कन्वेयर बेल्ट का देसी जुगाड़: छनने के बाद, जो साफ और कड़क पत्थर होते हैं, उन्हें मशीन वापस ट्रैक पर स्लीपरों के नीचे प्यार से गिरा देती है। और जो धूल-कचरा बचता है, उसे एक बहुत लंबे कन्वेयर बेल्ट (Conveyor Belt) की मदद से ट्रैक से दूर, रेलवे की बाउंड्री से बाहर फेंक दिया जाता है। BCM के जाने के बाद गिट्टी बिल्कुल नई जैसी चकाचक हो जाती है।
09-32 CSM Track Machine: भारतीय रेलवे की रीढ़ और हाई-स्पीड ट्रैक्स का ‘इंजीनियरिंग जादूगर’
अध्याय 16: Tamping Machine (Tie Tamping Machine – TTM) – पटरियों का असली ‘डिटेलिंग मास्टर’
अब गिट्टी भी साफ हो गई और PQRS ने नया ट्रैक भी बिछा दिया। लेकिन स्लीपर गिट्टी के ऊपर सिर्फ रखा हुआ है, उसके नीचे पत्थर ढीले हैं। अब एंट्री होती है Tamping Machine (टैम्पिंग या पैकिंग मशीन) की, जिसे उत्तर भारत में लोग ‘Unimat’ या ‘Duomatic’ के नाम से भी जानते हैं। इसका काम होता है गिट्टी को स्लीपर के नीचे ठूस-ठूस कर भरना ताकि ट्रैक चट्टान की तरह मजबूत हो जाए।
टैम्पिंग मशीन के काम करने के 3 स्टेप्स:
जब यह मशीन ट्रैक पर चलती है, तो इसमें से ‘टुक-टुक-टुक’ की बहुत तेज आवाज आती है। इसके काम करने का तरीका बिल्कुल अनोखा है:
- Lifting and Lining (उठाना और सीधा करना): मशीन के आगे लगे हाइड्रोलिक क्लैंप पटरियों को पकड़ते हैं और हवा में थोड़ा ऊपर उठाते हैं। साथ ही, अगर पटरी कहीं से टेढ़ी (Out of Alignment) है, तो उसे धक्का देकर बिल्कुल सूत में सीधा कर देते हैं।
- Squeezing (लोहे के दांतों का जादू): मशीन के नीचे क्रेन की तरह दिखने वाले कई नुकीले लोहे के औजार लगे होते हैं, जिन्हें Tamping Tools (दांत) कहा जाता है। ये दांत बहुत तेजी से (Vibrating Mode में) स्लीपर के दोनों तरफ गिट्टी के अंदर घुस जाते हैं। अंदर घुसकर ये दांत आपस में एक-दूसरे की तरफ बंद होते हैं (Squeezing Action)। इस दबाव के कारण गिट्टी के सारे नुकीले पत्थर स्लीपर के ठीक नीचे जाकर एक-दूसरे में लॉक हो जाते हैं।
- DGS (Dynamic Track Stabilizer) का फाइनल टच: टैम्पिंग के तुरंत बाद ट्रैक के पीछे DGS मशीन चलाई जाती है। यह मशीन पटरी के ऊपर बैठकर पूरे ट्रैक को बहुत तेजी से साइडवेज (Horizontal Vibrations) हिलाती है और ऊपर से भारी दबाव डालती है। यह काम बिल्कुल वैसा ही है जैसे हम किसी डिब्बे में अनाज भरते समय डिब्बे को हिलाते हैं ताकि अनाज नीचे बैठ जाए। DGS के जाने के बाद ट्रैक इतना मजबूत हो जाता है कि काम खत्म होने के तुरंत बाद पहली ही ट्रेन को 40 से 60 किमी/घंटा की सुरक्षित स्पीड पर गुजारा जा सकता है।
अध्याय 17: क्रेन की ‘हड्डियों’ का तनाव और रोज़ का रख-रखाव (Chain Tensioning & Daily Checks)
भाग 2 में हमने पढ़ा था कि क्रेन के अंदर Simplex और Duplex चेन का जाल बिछा होता है। लेकिन इन चेनों को फिट रखना एक बहुत बड़ी कला है:
- चेन का ढीलापन (Chain Sag): अगर क्रेन की चेन थोड़ी भी ढीली हो जाए, तो क्रेन जब 9 टन का पैनल उठाएगी, तो झटका (Jerk) लगेगा। इस झटके से क्रेन का हाइड्रोलिक पंप फट सकता है। इसलिए हर ब्लॉक से पहले इंजीनियर एक विशेष गेज की मदद से चेन का तनाव नापते हैं।
- मोबिल ऑयल और ग्रीसिंग का देसी नुस्खा: क्रेन चौबीसों घंटे गिट्टी की धूल और मिट्टी के बीच काम करती है। धूल उड़कर जब चेनों पर जमती है, तो वे जाम होने लगती हैं। इसके लिए हर क्रेन के साथ एक प्रेशर ग्रीस गन (Grease Gun) आती है। क्रेन ऑपरेटर काम शुरू करने से पहले क्रेन के चारों कोनों के गियर और चेनों को स्पेशल ‘ग्रेफाइट ग्रीस’ से चमका देता है, ताकि धूल चिपकने के बजाय नीचे गिर जाए।
- अल्ट्रासोनिक टेस्टिंग (USFD Test): क्रेन के पहिए (Wheels) और उसकी मुख्य शाफ्ट (Shafts) पर पूरे 12 टन की मशीन और 9 टन के लोड का दबाव होता है। कहीं लोहे के अंदर कोई छिपी हुई दरार तो नहीं है? इसे पकड़ने के लिए मैन्युफैक्चरिंग के समय और हर 6 महीने में क्रेन के पहियों का USFD (Ultrasonic Flaw Detection) टेस्ट किया जाता है, ताकि क्रेन चलते-चलते बीच ट्रैक पर टूट न जाए।
अध्याय 18: मूसलाधार बारिश और कड़कती ठंड में बाहुबली का कवच
भारतीय रेलवे का नियम है—”चाहे आंधी आए या तूफान, क्रेन का काम और ट्रेनों का पहिया नहीं रुकना चाहिए।” भारत में मौसम का मिजाज -5°C से लेकर 55°C तक बदलता रहता है। ऐसे में हमारी PQRS मशीन कैसे टिकती है, इसका सीक्रेट ये है:
- रेनकोट कवच (Roof & Moisture Protection): क्रेन के अंदर जितने भी संवेदनशील इलेक्ट्रॉनिक हिस्से, जंक्शन बॉक्स और हाइड्रोलिक वाल्व होते हैं, उन्हें एक विशेष वॉटरप्रूफ लोहे की छत (Roof Covering) से ढका जाता है। इसके कारण क्रेन मूसलाधार बारिश में भी ट्रैक के बीच खड़ी होकर बिना किसी शॉर्ट सर्किट के पटरी बदल सकती है।
- रात का जगमगाता राजा (Lighting Network): कई बार रेलवे में काम केवल रात के समय (Night Block) में होता है जब पैसेंजर ट्रेनें कम होती हैं। रात के घने अंधेरे में क्रेन के ऑपरेटर को 50 मीटर दूर का स्लीपर भी साफ दिख सके, इसके लिए क्रेन के चारों तरफ हाई-पावर फ्लड लाइट्स (Flood Lights) और टॉप पर एक विशेष Flasher Light (फ्लैशर लाइट) लगी होती है। यह लाइट्स क्रेन के आगे और पीछे 50-50 मीटर तक के ट्रैक को दिन की तरह चमका देती हैं।
- चलता-फिरता पावर हाउस (Welding Generator): क्रेन के बेड़े के साथ एक बहुत ही मजेदार मशीन चलती है—Portable Diesel Operated D.C. Welding Generator। इस जनरेटर की दोहरी ताकत होती है। पहला, यह क्रेन के किसी भी टूटे पुर्जे को साइट पर ही तुरंत वेल्ड (Welding) कर देता है। दूसरा, यह रात के समय पूरी लेबर और इंजीनियर्स के लिए 230V AC की बिजली सप्लाई देता है ताकि पूरी साइट पर रोशनी की जा सके।
अक्सर पूछे जाने वाले सवाल (FAQs – सबसे कड़क जवाब)
Q1. क्या PQRS मशीन खुद पटरी पर चलकर एक स्टेशन से दूसरे स्टेशन जा सकती है?
जवाब: नहीं भैया! अपनी खुद की ताकत (डीजल इंजन) से यह केवल क्रेन साइट पर बिछी 3.4 मीटर चौड़ी सहायक पटरी (Auxiliary Track) पर ही 14 किमी/घंटा की स्पीड से दौड़ सकती है। जब इसे एक स्टेशन से दूसरे स्टेशन ले जाना होता है, तो यह मालगाड़ी के विशेष फ्लैट वैगन (BFR) पर खुद चढ़ जाती है, वहाँ 90 डिग्री घूमकर लॉक हो जाती है, और फिर रेलवे का बड़ा डीजल इंजन (Locomotive) पूरी ट्रेन को खींचकर ले जाता है।
Q2. एक पूरे 13 मीटर के कंक्रीट ट्रैक पैनल का वजन कितना होता है जिसे PQRS उठाती है?
जवाब: इसका वजन अच्छे-अच्छे बाहुबलियों के पसीने छुड़ा देता है! एक कंक्रीट स्लीपर का वजन करीब 300 से 350 किलोग्राम होता है और एक पैनल में 21 स्लीपर होते हैं। जब इसमें 13 मीटर की दो भारी लोहे की पटरियाँ (Rails) भी जुड़ जाती हैं, तो पूरे पैनल का कुल वजन लगभग 7.5 टन से 8.5 टन (8500 किलोग्राम) तक पहुँच जाता है।
Q3. नए और पुराने पोर्टल क्रेन मॉडलों में सबसे बड़ा तकनीकी अंतर क्या है?
जवाब: सबसे बड़ा अंतर है “ताकत और वजन का”। पुराने मॉडल केवल 5 टन वजन उठा सकते थे, इसलिए एक भारी कंक्रीट पैनल को उठाने के लिए दो क्रेनों को आपस में मिलकर काम करना पड़ता था। लेकिन आज के नए उन्नत मॉडल 9 टन से लेकर 12 टन तक का वजन अकेले उठा सकते हैं। इसका मतलब है कि नया अकेला मॉडल पूरे 13 मीटर के भारी पैनल को सिंगल (Individually) ही उठा लेता है।
Q4. सहायक पटरी (Auxiliary Track) का गेज कितना होता है और इसे मुख्य पटरी से कितना ऊँचा रखा जाता है?
जवाब: हमारी सामान्य ब्रॉड गेज पटरी 1676 मिमी (1.6 मीटर) चौड़ी होती है, लेकिन PQRS क्रेन को चलाने के लिए मुख्य पटरी के दोनों तरफ बाहर की ओर 3400 मिमी (3.4 मीटर) चौड़ा सहायक ट्रैक बनाया जाता है। सुरक्षा और सही लिफ्टिंग के लिए इस सहायक पटरी को मुख्य पटरी के लेवल से 0 से 50 मिमी तक ऊँचा रखा जाता है।
Q5. अगर ब्लॉक के बीच में पोर्टल क्रेन का मुख्य इंजन अचानक फेल हो जाए, तो क्या क्रेन नीचे गिर जाएगी?
जवाब: बिल्कुल नहीं! इसके लिए मशीन के भीतर दो सबसे बड़े बॉडीगार्ड लगे होते हैं। पहला है Self-Locking Mechanism—जैसे ही तेल का प्रेशर कम होगा, यह क्रेन के भारी ब्रिज को हवा में ही तुरंत लॉक कर देगा। दूसरा है Emergency Backup System—यह एक अलग छोटा पावर यूनिट होता है जो मुख्य इंजन बंद होने पर भी क्रेन को समेटने और उसे वापस मालगाड़ी पर सुरक्षित लादने के लिए पर्याप्त बैकअप पावर देता है।
महा-ब्लॉग का अंतिम निष्कर्ष (Final Summary)
भाइयों और बहनों, भारतीय रेलवे को दुनिया के सबसे सुरक्षित, आधुनिक और बुलेट ट्रेन के युग वाले नेटवर्क में बदलने के पीछे इन भारी-भरकम ट्रैक मशीनों का बहुत बड़ा हाथ है।
भले ही आज TRT जैसी पूरी तरह से स्वचालित ट्रेनें आ चुकी हैं, लेकिन भारतीय रेलवे के हर डिवीजन और हर बड़े यार्ड में PQRS पोर्टल क्रेन आज भी सबसे भरोसेमंद, किफायती और काम को ‘फटाफट’ निपटाने वाली रीढ़ की हड्डी बनी हुई है。 नाम भले ही इसका अंग्रेजी के चार अक्षरों का हो, लेकिन जब यह 140 bar के हाइड्रोलिक प्रेशर के साथ कंक्रीट के भारी स्लीपरों को हवा में उठाती है, तो यह साबित कर देती है कि यह भारतीय रेल इंजीनियरिंग का असली बाहुबली है!
महत्वपूर्ण डिस्क्लेमर (Disclaimer)
आम सूचना: इस ब्लॉग में दी गई सभी तकनीकी जानकारियाँ (Technical Specifications) केवल ज्ञान बढ़ाने और रेलवे इंजीनियरिंग के प्रति आपकी रुचि को जगाने के उद्देश्य से (Educational Purpose) विशुद्ध देसी भाषा में लिखी गई हैं। भारतीय रेलवे में किसी भी प्रकार के फील्ड ऑपरेशन, ब्लॉक प्लानिंग या ट्रेनिंग के लिए केवल रेलवे बोर्ड, RDSO और जोनल रेलवे द्वारा जारी किए गए आधिकारिक मैनुअल, नियमों और समय-समय पर संशोधित (Updated) सर्कुलर्स को ही अंतिम और प्रामाणिक मानें। लेखक इस ब्लॉग की जानकारी के आधार पर किए गए किसी भी व्यावहारिक उपयोग या निर्णय के लिए कानूनी रूप से जिम्मेदार नहीं होगा।
यदि आप रेलवे के हमारे नए इंजीनियर्स, सुपरवाइजर्स (JE/SSE) या ट्रैक रखरखाव से जुड़े जांबाज कर्मचारी हैं, तो साइट पर काम करते समय नीचे दिए गए सुझावों को अपनी गांठ बांध लें I
- सहायक ट्रैक की कड़ी जांच: ब्लॉक मिलने से पहले सहायक पटरी (Auxiliary Track) के गेज (3400 mm) और उसकी गिट्टी/पैकिंग को अच्छे से चेक कर लें। क्रेन के पहिये कभी भी पटरी से नीचे नहीं उतरने चाहिए (Derailment Prevention)।
- प्रेशर पर पैनी नजर: काम शुरू करने से पहले डैशबोर्ड पर क्रेन का लिफ्टिंग और ग्रिपर प्रेशर (140 bar) जरूर देख लें। प्रेशर में थोड़ी भी कमी आपके पूरे ब्लॉक टाइम को खराब कर सकती है।
- ओएचई और अर्थिंग सुरक्षा: विद्युतीकृत क्षेत्रों (Electrified Sections) में बिजली विभाग से परमिट लिए बिना और प्रॉपर अर्थिंग (Earthing) किए बिना क्रेन का ब्रिज कभी ऊपर न उठाएं। जान है तो जहान है!
आपका क्या सोचना है? (कमेंट बॉक्स में बताएं!)
तो दोस्तों, हमारे भारतीय रेलवे के इस बाहुबली यानी PQRS मशीन (Portal Crane) की यह पूरी टेक्निकल कहानी आपको कैसी लगी? क्या आपने इस पीले दानव को कभी अपनी आँखों से लाइव पटरी बदलते हुए देखा है?
- सुझाव दें: यदि आप रेलवे में काम करते हैं और आपको लगता है कि इस ब्लॉग में फील्ड से जुड़ी कोई और नई जानकारी, कोई नया रिकॉर्ड या कोई जरूरी बदलाव शामिल होना चाहिए, तो नीचे कमेंट बॉक्स में अपना कीमती सुझाव तुरंत लिखें!
- गलती सुधारें: लिखने में यदि कहीं कोई छोटी-मोटी मानवीय त्रुटि हो गई हो, तो बड़े भाई की तरह कमेंट में आकर हमें जरूर टोकें, हम उसे तुरंत ठीक करेंगे।
अगर जानकारी कड़क लगी हो, तो अपने सभी रेल प्रेमी दोस्तों, इंजीनियर्स और गैंगमैन भाइयों के साथ इस ब्लॉग को जमकर शेयर करें! जय हिन्द, जय भारतीय रेल!
