भारतीय रेलवे में सुरक्षित और हाई-स्पीड ट्रेन संचालन के लिए मजबूत ट्रैक का होना बेहद जरूरी है। इस कार्य को कुशलता से पूरा करने के लिए Dynamic Track Stabilizer (DTS) एक महत्वपूर्ण और आधुनिक ट्रैक मशीन है। जब भी रेलवे ट्रैक पर टैंपिंग (Tamping), लिफ्टिंग या डीप स्क्रीनिंग का काम किया जाता है, तो गिट्टियों (Ballast) के बीच का घर्षण कम हो जाता है, जिससे ट्रैक की लेटरल रेजिस्टेंस (Lateral Resistance) कम हो जाती है। ऐसी स्थिति में ट्रैक के फैलने या बकलिंग (Buckling) का खतरा बढ़ जाता है। इसी समस्या को हल करने के लिए Dynamic Track Stabilizer का उपयोग किया जाता है।
यह बेहतरीन ट्रैक मशीन (जैसे DGS 62 N) बिना ट्रैक को नुकसान पहुंचाए कंक्रीट स्लीपर्स और बैलास्ट बेड को पूरी तरह से व्यवस्थित और कॉम्पैक्ट (Consolidate) करती है। Dynamic Track Stabilizer काम के दौरान ट्रैक पर नियंत्रित क्षैतिज कंपन (Horizontal Vibrations) और वर्टिकल लोड डालती है। इससे गिट्टियों के दाने आपस में कस जाते हैं और बैलास्ट बेड को एक होमोजेनियस (एकसमान) संरचना मिलती है।
Dynamic Track Stabilizer (DTS) के मुख्य फायदे:
- स्पीड प्रतिबंधों में तुरंत छूट: इसके इस्तेमाल के बाद रेलवे ट्रैक पर लंबे समय तक स्पीड रिस्ट्रिक्शन (Speed Restrictions) लगाने की जरूरत नहीं पड़ती और ट्रेनें जल्द ही सामान्य गति से दौड़ सकती हैं।
- ट्रैक बकलिंग से सुरक्षा: यह मशीन बैलास्ट बेड की लेटरल स्टेबिलिटी को करीब 50% तक बढ़ा देती है, जिससे गर्मियों में ट्रैक बकलिंग का खतरा खत्म हो जाता है।
- रखरखाव खर्च में कमी: Dynamic Track Stabilizer के उपयोग से ट्रैक की ज्योमेट्री लंबे समय तक बनी रहती है, जिससे बार-बार मेंटेनेंस करने की आवश्यकता नहीं होती।
पार्ट 1: रेलवे ट्रैक डायनेमिक्स और स्टेबलाइजेशन का बुनियादी सिद्धांत (Fundamentals of Track Stability)
1.1 आधुनिक रेल पटरियों की संरचनात्मक चुनौती (The Structural Challenge of Modern Tracks)
आधुनिक रेल परिवहन में, विशेष रूप से भारतीय रेलवे (Indian Railways) जैसे विशाल नेटवर्क पर जहाँ भारी मालगाड़ियाँ (Axle Load 22.82t या अधिक) और हाई-स्पीड यात्री ट्रेनें (जैसे वंदे भारत, राजधानी) एक ही ट्रैक पर चलती हैं, वहां पटरियों की ज्यामिति (Track Geometry) का बिल्कुल सटीक होना अनिवार्य है। ट्रैक ज्यामिति का मतलब है:
- अलाइनमेंट (Alignment): पटरी का सीधापन।
- लॉन्गीट्यूडनल लेवल (Longitudinal Level): पटरी का उतार-चढ़ाव।
- क्रॉस-लेवल (Cross-Level): दोनों पटरियों की आपसी ऊंचाई का संतुलन।
- गेज (Gauge): दोनों पटरियों के बीच की अंदरूनी दूरी (ब्रॉड गेज के लिए 1,676 mm)।
जब ट्रेनें लगातार पटरियों से गुजरती हैं, तो उनके भारी वजन और कंपन के कारण पटरियों के नीचे मौजूद गिट्टियों (Ballast Bed) में थोड़ा विस्थापन होता है। इससे ट्रैक अपने मूल लेवल से भटक जाता है। इस ज्यामिति को ठीक करने के लिए कंक्रीट स्लीपरों को ऊपर उठाया जाता है और टैम्पिंग मशीनों (Tamping Machines – जैसे 09-32 CSM, Unimat) की मदद से स्लीपरों के नीचे की गिट्टियों की पैकिंग की जाती है।
1.2 टैम्पिंग के बाद की कमजोरी: लैटरल स्टेबिलिटी का घटना (Post-Tamping Lateral Instability)
यहाँ रेलवे इंजीनियरिंग का एक बड़ा विरोधाभास (Paradox) सामने आता है। टैम्पिंग मशीन ट्रैक के लेवल और अलाइनमेंट को तो बिल्कुल परफेक्ट (Zero-Fault) कर देती है, लेकिन इस प्रक्रिया में जो मैकेनिकल स्क्वीज़िंग (Squeezing) और कंक्रीट स्लीपर को ऊपर उठाने (Lifting) का काम होता है, वह पटरियों के नीचे की गिट्टियों के प्राकृतिक जमाव (Natural Consolidation) को पूरी तरह डिस्टर्ब कर देता है।
[प्रक्रिया: टैम्पिंग और लिफ्टिंग] ──► [परिणाम: गिट्टियों का ढीला होना] ──► [जोखिम: लैटरल रेजिस्टेंस में 40-60% की भारी गिरावट]
जब गिट्टियां ढीली हो जाती हैं, तो स्लीपर और गिट्टी के बीच का घर्षण (Friction) न्यूनतम हो जाता है। तकनीकी भाषा में इसे लैटरल बैलास्ट रेजिस्टेंस (Lateral Ballast Resistance – बाजू की गिट्टियों का प्रतिरोध) का घटना कहते हैं। टैम्पिंग के तुरंत बाद यह प्रतिरोध अपने मूल स्तर से 40% से 60% तक कम हो जाता है।
अगर इस नाजुक समय पर बिना गिट्टियों को जमाए ट्रैक पर ट्रेन को 110 या 130 km/h की रफ्तार से जाने दिया जाए, तो ट्रेनों द्वारा पटरियों पर लगाए जाने वाले सेंट्रीफ्यूगल (अपकेंद्रीय) और थर्मल (तापमान जनित) बल पटरियों को बाजू में धकेल देंगे। इसके परिणामस्वरूप ट्रैक बकलिंग (Track Buckling) हो जाती है, जो कि गर्मियों के दिनों में रेल की पटरियों के अचानक टेढ़े हो जाने की एक बेहद खतरनाक घटना है।
1.3 पारंपरिक समाधान बनाम आधुनिक तकनीक (Conventional Consolidation vs. DTS)
DTS तकनीक के आने से पहले, रेलवे इस समस्या से निपटने के लिए दो पारंपरिक रास्तों पर निर्भर थी:
- अत्यधिक गति प्रतिबंध (Severe Speed Restrictions): टैम्पिंग के बाद उस खंड पर कई दिनों या हफ्तों के लिए गति को सीमित (जैसे 20 kmph) कर दिया जाता था। रेलवे मानती थी कि जब धीमी गति से कई हजार टन वजनी राजस्व ट्रेनें (Revenue Trains) गुजरेंगी, तो उनके प्राकृतिक वजन से गिट्टियां धीरे-धीरे बैठेंगी और मजबूत होंगी। लेकिन इसके कारण पूरा रेल यातायात कछुए की गति पर आ जाता था और भारी वित्तीय नुकसान होता था।
- मैन्युअल गिट्टी पैकिंग: कंक्रीट स्लीपरों के भारी वजन (प्रत्येक स्लीपर ~250-300 kg) के कारण मैन्युअल रूप से इंसानी श्रम द्वारा गिट्टियों को पूरी तरह सटाकर पैक करना व्यावहारिक रूप से असंभव था।
इसी औद्योगिक गतिरोध को तोड़ने के लिए Dynamic Track Stabilizer (DTS) या प्लसर की भाषा में Dynamic Gauge Stabilizer (DGS) तकनीक का विकास किया गया। यह मशीन टैम्पिंग ब्लॉक के भीतर ही, टैम्पिंग मशीन के तुरंत पीछे चलती है और कुछ ही मिनटों में गिट्टियों को उतनी मजबूती दे देती है, जितनी मजबूती देने के लिए पहले कई दिनों तक ट्रेनों को धीमा चलाना पड़ता था।

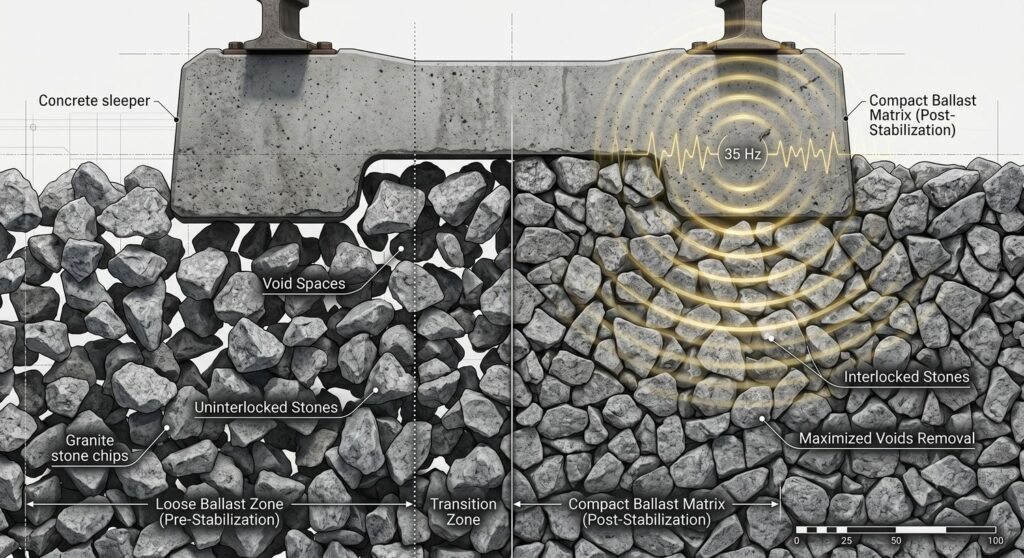

1.4 सूडो-लिक्विफैक्शन का भौतिक सिद्धांत (The Physics of Pseudo-Liquefaction)
DTS मशीन गिट्टियों को जमाने के लिए किसी भारी हथौड़े की तरह ऊपर से चोट (Vertical Impact) नहीं मारती, क्योंकि अगर कंक्रीट स्लीपर पर ऊपर से सीधी चोट मारी जाएगी, तो कंक्रीट के स्लीपर टूट जाएंगे और स्टील की पटरियों पर आंतरिक दरारें (Micro-cracks) आ जाएंगी। इसके बजाय, DTS भौतिकी के एक अद्भुत सिद्धांत का उपयोग करता है जिसे सूडो-लिक्विफैक्शन (Pseudo-Liquefaction – छद्म द्रवीकरण) कहा जाता है।
जब DTS की स्टेबलाइजिंग ग्रिड पटरियों को पकड़कर एक निश्चित उच्च आवृत्ति (32 Hz से 37 Hz) पर क्षैतिज रूप से (Horizontally – साइड-टू-साइड) कड़ा कंपन देती है, तो गिट्टी के पत्थरों के बीच का घर्षण बल शून्य के करीब पहुँच जाता है। इस कंपन के कारण गिट्टी के नुकीले पत्थर किसी तरल पदार्थ (Liquid) की तरह व्यवहार करने लगते हैं।
[उच्च आवृत्ति कंपन: 32 - 37 Hz]
│
▼
🪨 🪨 🪨 [ढीली गिट्टियां] ──► [सूडो-लिक्विफैक्शन अवस्था] ──► [तरल की तरह प्रवाह] 🪨 🪨 🪨
│
[+ 240 kN हाइड्रोलिक दबाव] ◄───┘
│
▼
█████████████████████ [संपीड़ित, घने और इंटरलॉक्ड गिट्टी का ढांचा] █████████████████████
जैसे ही गिट्टियां इस ‘द्रवित’ अवस्था में आती हैं, DTS के भारी हाइड्रोलिक सिलेंडर ऊपर से 240 किलोन्यूटन (24 टन) का स्थिर ऊर्ध्वाधर दबाव (Static Vertical Pre-load) डालते हैं। इस दोहरे प्रभाव से:
- गिट्टी के पत्थरों के बीच के सारे खाली स्थान (Voids/Gaps) समाप्त हो जाते हैं।
- गिट्टी के छोटे और बड़े टुकड़े आपस में एक परफेक्ट ज्यामितीय ताने-बाने (Interlocking Matrix) में फंस जाते हैं।
- स्लीपर गिट्टी के इस घने बिस्तर में नीचे धंसकर पूरी तरह लॉक हो जाता है, जिससे ट्रैक को तुरंत उच्च लैटरल स्टेबिलिटी मिल जाती है।
पार्ट 2: एडवांस्ड मैकेनिकल वाइब्रेटरी ग्रिड और क्लैंपिंग मैकेनिज्म (The Vibrating Grid Architecture & Forces)
स्टेबलाइजेशन का पूरा खेल इस बात पर निर्भर करता है कि मशीन पटरियों को कितनी मजबूती से पकड़ती है और इंजन की ताकत को कंपन में कैसे बदलती है। अगर क्लैंपिंग ढीली होगी, तो मशीन खुद हिलने लगेगी और पटरी को जरा भी कंपन नहीं मिलेगा।
┌────────────────────────────────────────────────────────────────────────┐
│ STABILIZING AGGREGATE STRUCTURAL FLOW │
├────────────────────────────────────────────────────────────────────────┤
│ [Main Chassis Frame] │
│ │ │
│ ▼ (4x Hydraulic Cylinders - 90mm Bore) │
│ [Heavy Rigid Steel Base Plate] ◄── [Twin Motor Cardan Drives] │
│ │ │
│ ├─► [8x Flange Rollers] ──► Press Outward Against Gauge Face │
│ └─► [4x Roller Discs] ──► Clamp Inward Against Outer Head │
└────────────────────────────────────────────────────────────────────────┘
2.1 हैवी-ड्यूटी क्लैंपिंग यूनिट: 8 आंतरिक रोलर और 4 बाहरी डिस्क का विज्ञान
DTS/DGS मशीन के मुख्य अंडरफ्रेम के ठीक नीचे, दोनों बोगियों के बीच में एक बेहद भारी और मजबूत स्टेबलाइजिंग ग्रिड (Stabilizing Aggregate) लटका होता है जब मशीन वर्किंग मोड में आती है, तो यह ग्रिड पटरियों पर नीचे उतरता है और रेल हेड्स (Rail Heads) को चारों तरफ से जकड़ लेता है i
यह जकड़न (Clamping) दो मुख्य कंपोनेंट्स के जरिए हासिल की जाती है:
- 8 आंतरिक फ्लैंज रोलर्स (Internal Flange Rollers): ये रोलर्स पटरियों के अंदरूनी हिस्से (Running Gauge Face) पर बैठते हैं. हर पटरी के लिए 4 रोलर्स होते हैं. हाइड्रोलिक सिलेंडर के दबाव से ये रोलर्स बाहर की तरफ (Outward) जोर लगाते हैं, जिससे दोनों पटरियों के बीच का गेज (1676 mm) अपनी जगह पर पूरी तरह लॉक हो जाता है I
- 4 बाहरी रोलर डिस्क (External Roller Discs): ये भारी डिस्क पटरियों के बाहरी हिस्से (Outside Rail Head) को पकड़ती हैं.
- स्वचालित विस्तार (Expanding Mechanism): ग्रिड के भीतर लगे भारी-भरकम एक्सपैंडिंग हाइड्रोलिक सिलेंडर (Expanding Cylinders) इन रोलर्स को विपरीत दिशाओं में धकेलते हैं Iइनमें थ्रॉटल वाल्व (Throttle Valves) लगे होते हैं जो बिना किसी मैकेनिकल प्ले (Play) के पटरियों की चौड़ाई में आने वाले मामूली बदलावों (Gauge Variation) के साथ खुद को एडजस्ट कर लेते हैं.
इस चौतरफा ग्रिप का फायदा यह होता है कि जब मशीन टर्नआउट्स (Points and Crossings) या क्रॉसिंग्स से गुजरती है, तो रोलर बैलेंसर में लगी विशेष गाइड ब्लेड्स (HTS Steel Blades) बिना क्लैंपिंग छोड़े मशीन को सुरक्षित रूप से आगे बढ़ाती हैं I
2.2 ट्विन एक्सेंट्रिक फ्लाईव्हील और वर्तिकल बलों का निरस्तीकरण (The Physics of Vertical Force Cancellation)
DTS का सबसे जादुई हिस्सा इसके कंपन पैदा करने का तरीका है। यदि हम ट्रैक को ऊपर-नीचे (Vertically) हिलाएंगे, तो कंक्रीट के स्लीपर गिट्टियों को कूटने लगेंगे, जिससे पत्थर टूटकर पाउडर बन जाएंगे और स्लीपर डैमेज हो जाएंगे I. इसलिए, DTS को केवल शुद्ध क्षैतिज कंपन (Pure Lateral/Horizontal Oscillation) पैदा करने के लिए डिज़ाइन किया गया है I
यह काम ग्रिड के अंदर लगे ट्विन एक्सेंट्रिक फ्लाईव्हील्स (Twin Eccentric Rotating Weights) द्वारा किया जाता है
फ्लाईव्हील A (घूर्णन ↻) फ्लाईव्हील B (घूर्णन ↺)
[ भार ऊपर की ओर ] [ भार ऊपर की ओर ]
│ │
▼ ▼
(वर्टिकल फोर्स ↑) (वर्टिकल फोर्स ↑) ===> दोनों बल जुड़कर ऊपर खिंचाव बनाते हैं
-------------------- 180 डिग्री घूर्णन के बाद --------------------
[ भार बाईं ओर ] [ भार बाईं ओर ]
│ │
▼ ▼
(लेटरल फोर्स ◄─) (लेटरल फोर्स ◄─) ===> दोनों बल जुड़कर शुद्ध क्षैतिज धक्का बनाते हैं
- मैकेनिकल सिंक्रोनाइजेशन: ग्रिड के भीतर दो भारी अनबैलेंस्ड फ्लाईव्हील्स (रोटेटिंग वेट्स) लगे होते हैं जिनके शाफ्ट बिल्कुल वर्तिकल (खड़े) होते हैं I ये दोनों फ्लाईव्हील्स एक सिंक्रोमेश गियरबॉक्स (Synchromesh Gearbox) के जरिए आपस में जुड़े होते हैं I
- विपरीत घूर्णन (Counter Rotation): दो Cardan Shafts और 2×22 kW के इलेक्ट्रिक मोटर्स की मदद से इन दोनों फ्लाईव्हील्स को एक-दूसरे के विपरीत दिशा में (एक को क्लॉकवाइज ↻ और दूसरे को एंटी-क्लॉकवाइज ↺) घुमाया जाता हैI
- बलों का गणित (Vector Resolution): चूंकि दोनों फ्लाईव्हील्स की पोजीशन गियरबॉक्स द्वारा बिल्कुल सटीक लॉक होती है, इसलिए जब एक फ्लाईव्हील का वजन आगे की तरफ बल लगाता है, तो दूसरे का वजन ठीक उसी समय पीछे की तरफ बल लगाता है. इस वजह से लॉन्गीट्यूडनल (आगे-पीछे) और वर्तिकल (ऊपर-नीचे) के सारे बल आपस में टकराकर शून्य (Cancel) हो जाते हैं I
- लेकिन, जब दोनों फ्लाईव्हील्स के अनबैलेंस्ड वजन साइड में आते हैं, तो दोनों का रुख एक ही दिशा में (या तो दोनों बाईं ओर या दोनों दाईं ओर) होता है. इससे दोनों के बल आपस में जुड़ जाते हैं और ट्रैक को 0 से 400 kN (40 टन) का एक भयानक क्षैतिज झटका (Horizontal Oscillation) मिलता है I
यह पूरी कंपन प्रक्रिया 0 से 45 Hz की फ्रीक्वेंसी पर काम करती है, जिसे केबिन के अंदर लगे पोटेंशियोमीटर से नियंत्रित किया जा सकता है I
2.3 वर्तिकल प्री-लोड डिस्ट्रीब्यूशन: 90 mm पिस्टन वाले हाइड्रोलिक सिलेंडरों का गणित
केवल साइड-टू-साइड हिलाने से गिट्टियां सेटल नहीं होंगी; जब गिट्टियां सूडो-लिक्विफैक्शन के कारण अपनी जगह बदल रही हों, तो उसी समय स्लीपरों को नीचे दबाना जरूरी है I
इसके लिए मशीन फ्रेम और स्टेबलाइजिंग ग्रिड के बीच 4 भारी-भरकम वर्तिकल हाइड्रोलिक सिलेंडर लगे होते हैं I
- सिलेंडर विनिर्देश (Specs): इन सिलेंडरों के पिस्टन रॉड का एक्टिव व्यास 90 mm होता है I
- दबाव क्षमता: ये सिलेंडर ट्रैक के ऊपर अधिकतम 240 kN (24 टन) का स्टेटिक वर्तिकल प्री-लोड (Static Vertical Pre-load) डाल सकते हैं (यानी 120 kN प्रति रेल) I
- सटीक मापन: हर सिलेंडर के अंदर एक इंटरनल डिस्टेंस सेंसिंग यूनिट (Internal Measuring Unit) लगी होती है, जो यह ट्रैक करती है कि पिस्टन रॉड कितनी बाहर निकल रही है I इसी सेंसर के डेटा से कंप्यूटर को पता चलता है कि पटरी कितनी मिलीमीटर नीचे बैठ रही है I
- हाइड्रोलिक ब्लॉक कंट्रोल्स: सिलेंडरों में जाने वाले तेल के प्रेशर को 24 V DC पर चलने वाले प्रोपोर्शनल रिलीफ वाल्व्स (Proportional Valves) कंट्रोल करते हैं I सामान्य मेंटेनेंस साइट्स पर बेहतरीन कंसॉलिडेशन हासिल करने के लिए 60 से 80 bar का हाइड्रोलिक प्रेशर सबसे सटीक माना जाता है.
पार्ट 3: डिजिटल लैवलिंग, सेंसर मैट्रिक्स और कंप्यूटर कंट्रोल्स (Electronic Leveling Matrix & MS 404 In System)
यदि एक DTS/DGS मशीन बिना किसी माप-तोल के केवल अपनी ताकत और कंपन का इस्तेमाल करेगी, तो ट्रैक असमान रूप से (Unevenly) बैठ जाएगा, जिससे परफेक्ट ट्रैक भी ऊँचा-नीचा और विकृत हो जाएगा। इसे रोकने के लिए मशीन में एक अत्यंत उन्नत नियंत्रण प्रणाली लगाई जाती है।
┌────────────────────────────────────────────────────────────────────────┐
│ MS 404 IN CLOSED-LOOP CONTROL TOPOLOGY │
├────────────────────────────────────────────────────────────────────────┤
│ [पटरियों की शुरुआती ज्यामिति] │
│ │ │
│ ▼ │
│ [डिस्टेंस ट्रांसड्यूसर Sensors] ──► वास्तविक ड्रॉप (Δ') का मापन │
│ │ │
│ ▼ │
│ [MS 404 In मुख्य कंप्यूटर] ──► जियोडेटिक ड्रॉप (Δ = Δ' × 3.5) की गणना │
│ │ │
│ ▼ │
│ [अनुपातिक हाइड्रोलिक वाल्व] ──► प्रेशर मॉड्यूलेशन (बाएं/दाएं स्वतंत्र) │
│ │ │
│ ▼ │
│ [परफेक्ट नियंत्रित सेटलमेंट] ──► ट्रैक ज्यामिति शत-प्रतिशत सुरक्षित │
└────────────────────────────────────────────────────────────────────────┘
3.1 MS 404 In मेजरिंग एंड कंट्रोल सिस्टम की आंतरिक कार्यप्रणाली
भारतीय रेलवे की BHEL और मेटेक्स जैसी मशीनों में MS 404 In मेजरिंग एंड Control System (जिसे प्रसिद्ध ‘Vrchota Co.’ द्वारा डिज़ाइन किया गया है) इस पूरी मशीन के मुख्य तंत्रिका तंत्र (Nervous System) की तरह काम करता है ।
- मूल सिद्धांत: यह प्रणाली पटरियों के कड़ेपन (Vertical Resistance) और मशीन द्वारा लगाए जा रहे थ्रस्ट के बीच एक वास्तविक समय (Real-Time) का संतुलन बनाती है ।
- टच स्क्रीन इंटरफेस: केबिन के अंदर लगे औद्योगिक ग्रेड टच स्क्रीन कंप्यूटर के जरिए ऑपरेटर सीधे वांछित मापदंडों (Parameters) को सेट करता है । यहीं से वर्किंग मोड, वाइब्रेशन फ्रीक्वेंसी, और रैंप की लंबाई को इनपुट दिया जाता है ।
- डेटा लॉगिंग और रिपोर्टिंग: यह सिस्टम केवल नियंत्रण नहीं करता, बल्कि कार्य के दौरान तय की गई दूरी, बाईं पटरी का थ्रस्ट/ड्रॉप और दाईं पटरी का थ्रस्ट/ड्रॉप (Distance, Left/Right Thrust, Left/Right Drop) जैसे 5 महत्वपूर्ण पैरामीटर्स को लगातार अपनी मेमोरी में रिकॉर्ड करता है I कार्य खत्म होते ही यह 1:2000 के दूरी पैमाने (Distance Scale) पर एक विस्तृत ग्राफिक रिकॉर्ड और रिपोर्ट प्रिंट करके बाहर दे देता है I जिसे ट्रैक मशीन मैनेजमेंट सिस्टम (TMMS) के साथ लिंक किया जाता है I
3.2 वास्तविक ट्रैक ड्रॉप (Δ) बनाम मापे गए ड्रॉप (Δ’) का गणितीय अनुपात
सेंसर पटरियों के दबने की गहराई को सीधे जियोडेटिक (Geodesic) तरीके से नहीं नाप सकते, क्योंकि मशीन खुद उसी ट्रैक पर चल रही होती है। यहाँ रेलवे इंजीनियरिंग का एक बहुत ही सुंदर गणितीय नियम काम करता है:
- मापन की तकनीक: मशीन का मुख्य फ्रेम स्थिर रहता है। जब स्टेबलाइजिंग ग्रिड पटरियों को दबाता है, तो ग्रिड के अगले हिस्से और पिछले हिस्से के बीच एक कोणीय झुकाव (Longitudinal Tilting) पैदा होता है I
- डिस्टेंस सेंसिंग यूनिट्स: सिलेंडरों में लगे अत्यधिक सटीक दूरी सेंसर इस झुकाव को Δ’ (डेल्टा प्राइम) के रूप में मापते हैं I
- द 3.5 कॉन्स्टेन्ट रूल (The 3.5 Constant Rule): क्योंकि पटरियों में अपनी एक लोच (Elasticity) होती है और मशीन के गुजरने के बाद ट्रैक थोड़ा वापस ऊपर उठता है, इसलिए कंप्यूटर की प्रोग्रामिंग में एक वैश्विक स्थिरांक (Constant Coefficient) सेट किया गया है:
\(\Delta :\Delta ^{\prime }=3.5\)
यानी, वास्तविक जियोडेटिक ड्रॉप (Δ) हमेशा मापे गए आंतरिक ड्रॉप (Δ’) का 3.5 गुना होता है , कंप्यूटर तुरंत इस गुणा को प्रोसेस करके स्क्रीन पर वास्तविक सेटलमेंट की वैल्यू दिखाता है I
3.3 ज्यामिति नियंत्रण प्रणालियों का महा-संग्राम: प्लसर का 3-पॉइंट सिस्टम बनाम मेटेक्स का 4-पॉइंट मैट्रिक्स
ट्रैक को पूरी तरह सीधा रखने के लिए अलग-अलग निर्माता दो मुख्य ज्यामितीय डिज़ाइनों का उपयोग करते हैं:
प्लसर का 3-पॉइंट लैवलिंग सिस्टम (Plasser 3-Point System)
- यह तकनीक टैम्पिंग मशीनों के ‘थ्री-पॉइंट असंतुलन सिद्धांत’ पर आधारित है。
- इसमें तीन भौतिक संदर्भ बिंदु (Reference Nodes) तय किए जाते हैं: एक मशीन के आगे अछूते ट्रैक पर, दूसरा स्टेबलाइजिंग ग्रिड के ठीक ऊपर, और तीसरा पीछे के स्टेबलाइज्ड हो चुके ट्रैक पर I
- फायदा: यह पटरियों के उतार-चढ़ाव (Longitudinal Faults) को एक सीधी रेखा में एवरेज आउट (औसत) कर देता है, जिससे कंटीन्यूअस एक्शन के दौरान मशीन बहुत स्मूथ चलती है。
मेटेक्स का 4-पॉइंट ज्यामिति मैट्रिक्स (METEX 4-Point System)
- रशियन मेटेक्स (DSP-C8T) मशीन एक कदम आगे बढ़कर 4-पॉइंट लैवलिंग सिस्टम का उपयोग करती है。
- इसमें चार स्वतंत्र सेंसिंग स्टेशन पटरियों पर चलते हैं, जो दो ओवरलैपिंग ज्यामितीय त्रिकोणों का निर्माण करते हैं。
- फायदा: यह न केवल सीधे ट्रैक पर, बल्कि कड़े मोड़ों (Horizontal Curves) और सुपर-एलिवेशन (Superelevation / Cant) वाले घुमावदार रास्तों पर भी कंपाउंड कोणीय त्रुटियों को भांप लेता है और बाएं-दाएं वाल्वों को रीयल-टाइम में अलग-अलग कमांड भेजता है I
पार्ट 4: मशीनों का गहन व्यक्तिगत विवरण (Individual Machine Deep-Dive: Plasser vs BHEL vs METEX)
रेलवे ट्रैक पर चलने वाली मशीनें केवल लोहे का ढांचा नहीं होतीं; इनके भीतर अलग-अलग देशों और कंपनियों की बेहतरीन इंजीनियरिंग छिपी होती है। भारतीय रेल की पटरियों को मजबूत बनाने में इन तीनों प्लेटफॉर्म्स का अलग-अलग तकनीकी योगदान है।
┌─────────────────────────────────────────────────────────────────┐
│ DTS/DGS PLATFORM EVOLUTION │
└────────────────────────────────┬────────────────────────────────┘
┌─────────────────────────┼─────────────────────────┐
▼ ▼ ▼
[PLASSER DGS-62N] [BHEL VKL-404IN] [METEX DSP-C8T]
• अविश्वसनीय निरंतरता • स्वदेशी ट्रैक्शन पॉवर • 3-ग्रिड मॉन्स्टर ताकत
• हाइड्रॉलिक वर्किंग ड्राइव • इलेक्ट्रिक नोज़-हंग ड्राइव • 320 kN अल्ट्रा-लोड
4.1 Plasser & Theurer DGS-62N: निरंतरता और शुद्ध परिशुद्धता (The Global Benchmark)
ऑस्ट्रिया की कंपनी Plasser & Theurer (1.1, 1.2) की भारतीय शाखा (Plasser India) द्वारा निर्मित DGS-62N को ट्रैक स्टेबलाइजेशन की दुनिया का ‘गोल्ड स्टैंडर्ड’ माना जाता है। इस मशीन की पूरी इंजीनियरिंग को इस तरह डिज़ाइन किया गया है कि यह बिना रुके, एक समान गति से पटरियों को दबाती चली जाती है।
- पावरहाउस (Engine Architecture): इस मशीन के पुराने मॉडल्स में एयर-कूल्ड Deutz BF-12L-513C (460 BHP) इंजन आता था। लेकिन आधुनिक भारतीय रेलवे की ज़रूरतों को पूरा करने के लिए अब इसमें Cummins KTA-1150L इंजन लगाया जाता है, जो 2200 RPM पर 473 BHP की जबरदस्त ताकत पैदा करता है। यह इंजन धूल-मिट्टी के अत्यधिक संचय वाले वातावरण में भी बिना ओवरहीट हुए लगातार काम कर सकता है।
- ड्राइव मैकेनिज्म (Working Drive): प्लसर अपनी मशीनों में इन्फिनिटली एडजस्टेबल हाइड्रोस्टेटिक वर्किंग ड्राइव (Hydrostatic Drive) का उपयोग करता है। कार्य के दौरान (Working Mode) इसकी गति को 0 से 2.5 किमी/घंटे के बीच बेहद सूक्ष्मता से नियंत्रित किया जा सकता है। इसमें एक बोगी पूरी तरह ट्रैवल ड्राइव के लिए होती है और काम के दौरान दोनों बोगियां पावर लेती हैं।
- स्टेबलाइजिंग कैपेसिटी: इसमें 2 स्टेबलाइजिंग यूनिट्स होती हैं, जो 240 kN (24 टन) का अधिकतम वर्तिकल लोड और 0-45 Hz का लेटरल वाइब्रेशन पैदा करती हैं। इसका 3-पॉइंट लैवलिंग सिस्टम यह सुनिश्चित करता है कि टैम्पिंग के बाद जो परफेक्ट लेवल मिला है, वह गिट्टियों के बैठने के बाद भी 100% सुरक्षित रहे।
4.2 BHEL DTS VKL-404IN: स्वदेशी ट्रैक्शन और इलेक्ट्रिक इंजीनियरिंग का चमत्कार
Bharat Heavy Electricals Limited (BHEL) (1.2) झांसी ने चेक गणराज्य की दिग्गज कंपनी M/s MTH Praha के साथ तकनीकी सहयोग (Technology Transfer) करके इस मशीन को भारतीय रेल की पटरियों के लिए विशेष रूप से तैयार किया। रेलवे बोर्ड द्वारा इसे ऑफिशियल कोड CTSBH दिया गया है।
[Cummins NTA-855-L इंजन] ──► [Synchronous Alternator KEL TA3560]
│
┌──────────────┴──────────────┐
▼ ▼
(ट्रेवल मोड: 815V AC) (वर्किंग मोड: 415V AC)
│ │
[Uncontrolled Rectifier] [Controlled Rectifier]
│ │
▼ (DC 420A Rated Current) ▼
[2x BHEL TM4501AZ ट्रैक्शन मोटर्स] [Static Frequency Converter]
(नोज़-हंग बोगी एक्सेल ड्राइव) (2x 22kW एसिंक्रोनस मोटर्स)
- इंजन विनिर्देश (Engine Specs): भेल DTS में CUMMINS NTA-855-L इंजन का उपयोग किया जाता है, जो एक 4-साइकिल, इन-लाइन 6-सिलेंडर वॉटर-कूल्ड टर्बोचार्ज्ड इंजन है। यह 1,800 RPM पर 278 kW (लगभग 373 BHP) की कंटीन्यूअस और 1,900 RPM पर 333 kW (446 BHP) की इंटरमिटेंट पावर देता है। इसका डीजल कंजम्पशन अधिकतम पावर पर 74 किलोग्राम प्रति घंटा है।
- अद्भुत इलेक्ट्रिक ट्रैक्शन ट्रांसमिशन: इस मशीन का सबसे अनोखा हिस्सा इसका AC/DC इलेक्ट्रिक पावर ट्रांसमिशन है, जो इसे किसी छोटे डीजल-इलेक्ट्रिक लोकोमोटिव जैसी ताकत देता है:
- इंजन सीधे एक KEL TA3560 Synchronous Alternator को घुमाता है, जिसका वजन 1,750 किलोग्राम है। ट्रैवल मोड में यह 1,800 RPM पर 815 V AC की भारी बिजली पैदा करता है।
- इस बिजली को UID-45 अनकंट्रोल्ड रेक्टिफायर द्वारा DC में बदला जाता है, जो 420 एम्प्स (एक्सीलरेशन के समय 600 एम्प्स) का रेटेड करंट सप्लाई करता है।
- यह करंट फ्रंट केबिन के ठीक नीचे मौजूद ड्राइविंग बोगी में लगे दो BHEL TM4501AZ सीरीज DC नोज़-हंग ट्रैक्शन मोटर्स (Nose-hung Traction Motors) को जाता है। हर मोटर का वजन 2,035 किलोग्राम है और ये 19:92 के गियर रेशियो के साथ पहियों को घुमाते हैं, जिससे मशीन को कमाल का शुरुआती खिंचाव (Tractive Effort – 64 kN मैक्सिमम) मिलता है।
- वर्किंग मोड कंट्रोल: वर्किंग मोड में आते ही अल्टरनेटर का कंट्रोल AVR (ऑटोमैटिक वोल्टेज रेगुलेटर) के पास चला जाता है, जो इंजन की स्पीड को 1500 RPM पर फिक्स करके 3×400 V, 50 Hz का कांस्टेंट AC नेटवर्क बनाता है। इसके बाद कंपन यूनिट चलाने वाले दो 22 kW के 1AY 160M-4 एसिंक्रोनस मोटर्स को बिजली देने के लिए Commander GPD4401 स्टेटिक फ्रीक्वेंसी कनवर्टर का उपयोग किया जाता है।
4.3 METEX JSC DSP-C8T: रशियन हैवी इंजीनियरिंग का ‘थ्री-ग्रिड मॉन्स्टर’
जब नए रेलवे ट्रैक बिछाए जाते हैं (Track Renewal) या पूरे के पूरे बैलास्ट बेड को साफ़ किया जाता है (Deep Screening), तो वहां गिट्टियों की स्थिति इतनी बिखरी हुई होती है कि दो यूनिट वाली मशीन को कई पास (Passes) मारने पड़ते हैं। इसी काम के लिए रूस की कंपनी METEX – JSC (Moscow) द्वारा निर्मित DSP-C8T को लाया गया।
- द ट्रिपल-ग्रिड वाइब्रेशन आर्किटेक्चर (3 Stabilizing Units): इस मशीन की सबसे बड़ी यूएसपी (USP) यह है कि इसके अंडरफ्रेम के नीचे 3 स्वतंत्र स्टेबलाइजिंग यूनिट्स लगी होती हैं। जहाँ बाकी मशीनें एक बार में पटरी को दो बिंदुओं पर कंपायमान करती हैं, मेटेक्स एक साथ तीन बिंदुओं पर गिट्टियों को हिलाती है, जिससे एक ही पास में अविश्वसनीय रूप से गहरा और घना कंसॉलिडेशन (Ballast Compaction) हासिल होता है।
- अल्ट्रा-हैवी हाइड्रॉलिक डाउनफोर्स: रशियन डिज़ाइनों की पहचान उनकी भारी-भरकम ताकत होती है। यह मशीन पटरियों पर 320 kN (32 टन) का अधिकतम वर्तिकल प्री-लोड डाल सकती है। इसके 90 mm पिस्टन वाले सिलेंडर प्रत्येक स्टेबलाइजिंग यूनिट पर 106.6 kN का कड़ा हाइड्रोलिक दबाव ट्रांसफर करते हैं।
- ज्यामिति और गति नियंत्रण: यह मशीन 4-पॉइंट लैवलिंग सिस्टम पर चलती है। यह 0 से 3.0 किमी/घंटे की वर्किंग स्पीड पर काम कर सकती है। इसके वाइब्रेशन जनरेशन में एक विशेष तकनीक का उपयोग होता है, जिसमें यह 40-49 Hz का वर्तिकल वाइब्रेशन और 20-22.5 Hz का हॉरिजॉन्टल वाइब्रेशन एक साथ मिलाकर गिट्टियों को पत्थरों के आकार के हिसाब से री-अरेंज करती है।
पार्ट 5: महा-तुलनात्मक विश्लेषण और यूज़्ड मशीन डेटा अंतर (The Ultimate Cross-Platform Comparison Matrix & Gauge Discrepancy)
एक वैश्विक निर्माता जब अंतरराष्ट्रीय बाज़ारों के लिए मशीनें बनाता है, तो वह विभिन्न देशों के सिविल इंजीनियरिंग मानकों के अनुसार उनके चेसिस और व्हील-सेट को बदल देता है। यदि कोई इंजीनियर इंटरनेट पर मौजूद किसी भी यादृच्छिक (Random) स्पेसिफिकेशन को भारतीय परिस्थितियों के लिए सही मान ले, तो यह एक बड़ी तकनीकी भूल होगी।
┌──────────────────────────────────────────────┐
│ TRACK GAUGE DESIGN PARADIGM │
└──────────────────────┬───────────────────────┘
┌──────────────────────────────┴──────────────────────────────┐
▼ ▼
[यूज़्ड मशीन स्क्रीनशॉट वेरिएंट] [भारतीय रेलवे स्पेसिफिकेशन वेरिएंट]
• गेज चौड़ाई: 1067 mm (Cape Gauge) • गेज चौड़ाई: 1676 mm (Broad Gauge)
• ट्रैक एनवायरनमेंट: लाइट/नैरो नेटवर्क • ट्रैक एनवायरनमेंट: हैवी-ड्यूटी हाई-स्पीड नेटवर्क
• बफर स्प्रिंग स्ट्रेन: 51-60 टन • बफर स्प्रिंग स्ट्रेन: 102 टन (सक्वीज़ लोड)
5.1 गेज विसंगति का गहन विश्लेषण: 1067 mm केप गेज बनाम 1676 mm भारतीय ब्रॉड गेज
आपके द्वारा प्रदान किए गए स्क्रीनशॉट में प्रदर्शित Plasser DGS-62N (Used Machine) का डेटा ऑस्ट्रियाई या दक्षिण अफ्रीकी/जापानी (नैरो नेटवर्क) मानकों पर आधारित है, जो भारतीय रेलवे के बुनियादी ढांचे से पूरी तरह अलग है:
- गेज और चेसिस स्पेसिंग का गणित: स्क्रीनशॉट के अनुसार, उस मशीन का गेज 1067 mm (केप गेज) है। जब गेज इतना संकरा होता है, तो मशीन के मुख्य अनुदैर्ध्य बीम (Longitudinal I-Beams) के बीच की दूरी भी कम होती है। भारतीय रेल की पटरियां 1676 mm (Broad Gauge) चौड़ी हैं। ब्रॉड गेज के लिए चेसिस की चौड़ाई को बढ़ाकर 2800 से 2850 mm किया जाता है, ताकि मशीन में अधिक स्थिरता रहे और उसके केंद्र बिंदु (Center of Gravity – CG) की ऊंचाई संतुलित रहे।
- बोगी पिवट और ओवरहैंग डायनेमिक्स: स्क्रीनशॉट में बोगी पिवट्स (Pivot Pins) के बीच की दूरी 12,000 mm और कुल लंबाई 16,010 mm दी गई है। भारतीय रेल की DGS-62N/VKL-404IN मशीनों में बोगी पिवट की दूरी 11,200 mm और कुल लंबाई 17,250 से 18,070 mm तक होती है। भारत में पिवट दूरी कम रखने का मुख्य कारण यह है कि जब मशीन 10-डिग्री के कड़े मोड़ों (175 मीटर रेडियस वाले कर्व) से गुजरे, तो ‘वोघेल डायग्राम’ (Vogel’s Diagram) के अनुसार मशीन का मध्य भाग और कोनों का हिस्सा पटरियों से बाहर निकलकर बगल के ट्रैक (Adjoining Track) पर आ रही ट्रेनों के सुरक्षा दायरे (Minimum Spacing: 4265 mm) को न तोड़े।
5.2 संरचनात्मक मजबूती और स्क्वीज़ लोड का अंतर (Structural Squeeze Load)
भारतीय रेलवे का भारी-भरकम ट्रैफिक नेटवर्क मशीनों के चेसिस पर भारी खिंचाव और दबाव डालता है।
- अंतरराष्ट्रीय यूज़्ड वेरिएंट: हल्के ट्रैक्स पर चलने के कारण इनके बफर बीम को सामान्य खिंचाव बलों के लिए डिज़ाइन किया जाता है।
- भारतीय रेलवे (RDSO 2024 नवीनतम नियम): भारतीय रेल के नियमों के अनुसार, DTS/DGS मशीन का चेसिस और अंडरफ्रेम इतना मजबूत होना चाहिए कि वह बिना किसी स्थायी विकृति (Permanent Distortion) के 102 टन (102 t) का हॉरिजॉन्टल सक्वीज़ लोड (Horizontal Squeeze Load) सहन कर सके। इसे CBC (सेंटर बफर कपलर) के रियर स्टॉप पर या दोनों तरफ के बफर पॉइंट पर 51-51 टन के रूप में सहन करना अनिवार्य है, ताकि इसे भारी मालगाड़ियों के पीछे जोड़कर भी सुरक्षित रूप से एक से दूसरे स्टेशन तक ले जाया जा सके।
5.3 पहियों की ज्यामिति और कंडमनेशन लिमिट (Wheel Profile & Condemnation Limits)
पहियों का प्रोफाइल पटरी से उतरने की सुरक्षा (Derailment Coefficient) तय करता है:
- स्क्रीनशॉट वेरिएंट: इसमें 730 mm व्यास के छोटे पहियों का उपयोग किया गया है.
- भारतीय रेल का एडवांस्ड मानक: RDSO नियमों के तहत नए पहिए का अधिकतम व्यास 1,092 mm से लेकर न्यूनतम 740 mm (वांछनीय व्यास: 914 mm) होना चाहिए। जब पहिए घिसते-घिसते अपने कंडमनेशन लिमिट (Condemnation Limit) यानी 710 mm पर पहुँच जाते हैं, तब भी मशीन का कोई भी निचला पुर्जा रेल के शीर्ष स्तर से 91 mm की न्यूनतम दूरी से नीचे नहीं आना चाहिए, ताकि ट्रैक पर लगे सिग्नलिंग गियर या गियर कप्लर्स न टूटें।
5.4 एडवांस्ड क्रॉस-प्लेटफॉर्म तुलनात्मक डेटा इनसाइक्लोपीडिया (The Master Matrix)
नीचे दिया गया महा-कम्पेरिजन चार्ट चारों डिज़ाइनों के एक-एक पुर्जे की इंजीनियरिंग को आमने-सामने रखकर स्पष्ट करता है:
| विस्तृत इंजीनियरिंग मापदंड (Parameters) | यूज़्ड मशीन स्क्रीनशॉट वेरिएंट (Plasser) | भारतीय रेलवे प्रामाणिक वेरिएंट (Plasser DGS-62N) | BHEL स्वदेशी असेंबली वेरिएंट (DTS VKL-404IN) | METEX रशियन मॉन्स्टर वेरिएंट (DSP-C8T) |
|---|---|---|---|---|
| नामकरण और फुल फॉर्म (Abrev.) | DGS-62N (Cape Gauge used) | DGS-62N (Broad Gauge Version) | DTS VKL-404IN (BHEL-MTH) | DTS DSP-C8T (METEX JSC) |
| ट्रैक गेज मानक (Track Gauge) | 1067 mm | 1676 mm (BG) | 1676 mm (BG) | 1676 mm (BG) |
| अधिकतम स्टेटिक वर्तिकल दबाव | 356 kN (अत्यधिक कड़ा लोड) | 240 kN (ट्रैक सुरक्षा हेतु सीमित) | 240 kN (120 kN प्रति ग्रिड) | 320 kN (अल्ट्रा-हैवी कंसॉलिडेशन) |
| स्टेबलाइजिंग ग्रिड यूनिट्स संख्या | 2 यूनिट्स (8 रोलर / 4 डिस्क) | 2 यूनिट्स (8 रोलर / 4 डिस्क) | 2 यूनिट्स (8 रोलर / 4 डिस्क) | 3 स्वतंत्र यूनिट्स (Triple Action) |
| इंजन मॉडल और ताकत (BHP) | 370 kW (~496 BHP) | Cummins KTA-1150L (473 BHP) | Cummins NTA-855-L (446 BHP Peak) | रशियन हैवी डीजल (510 BHP) |
| पावर ट्रांसमिशन का प्रकार | हाइड्रोस्टेटिक वर्किंग ड्राइव | हाइड्रोस्टेटिक कंटीन्यूअस ड्राइव | AC/DC इलेक्ट्रिक ट्रैक्शन मोटर्स | हाइड्रोडायनेमिक / हाइड्रोस्टेटिक |
| कुल लंबाई (Over Buffer Beam) | 16,010 mm | 17,250 mm | 18,070 mm | ~18,500 mm |
| बोगी पिवट सेंटर्स की दूरी | 12,000 mm | 11,200 mm | 11,200 mm | 11,500 mm |
| अधिकतम स्व-चालित यात्रा गति | 90 km/h | 75 km/h | 75 km/h | 80 km/h |
| ट्रेन फॉर्मेशन में टोव्ड गति सीमा | 100 km/h | 70 km/h | 80 km/h | 70 km/h |
| कुल संरचनात्मक वजन (Weight) | 59 टन | ~57 टन | ~64.5 टन | ~68 टन |
| लैविलिंग सेंसर कॉन्फ़िगरेशन | प्रोपोर्शनल ट्रांसड्यूसर लूप | 3-पॉइंट ज्योमेट्री कंट्रोल्स | उपलब्ध नहीं (मैन्युअल थ्रस्ट डिपेंडेंट) | 4-पॉइंट ओवरलैपिंग डिजिटल मैट्रिक्स |
पार्ट 6: फील्ड ऑपरेशनल गाइडलाइन्स, सुरक्षा प्रोटोकॉल और पीरियोดिक मेंटेनेंस (Field Operations, Safety Ramps & IOH/POH)
DTS/DGS जैसी भारी-भरकम मशीनों को फील्ड में उतारना एक बेहद जिम्मेदारी भरा काम है। यदि प्रोपोर्शनल वाल्व्स को खोलने या दबाव (Pre-load) को नियंत्रित करने में एक सेकंड की भी चूक हो जाए, तो लाखों रुपये का ट्रैक इंफ्रास्ट्रक्चर कुछ ही पलों में तबाह हो सकता है।
┌────────────────────────────────────────────────────────────────────────┐
│ FIELD SAFE-OPERATION BOUNDARIES │
├────────────────────────────────────────────────────────────────────────┤
│ ■ शुरुआत (Start Position) ──► कार्यस्थल से 20 मीटर पहले ग्रिड सेट करें │
│ │
│ ■ गति सीमा (Speed Limit) ──► वर्किंग स्पीड हमेशा 0.8 से 1.8 km/h रखें │
│ │
│ ■ ऑटो-कटऑफ (Auto-Cutoff)──► स्पीड < 200 m/h होने पर 8 सेकंड में वाइब्रेशन बंद│
└────────────────────────────────────────────────────────────────────────┘
6.1 चारों वर्किंग मोड्स का प्रैक्टीकल फील्ड संचालन (Step-by-Step Field Execution)
जब मशीन किसी ब्लॉक (Block Section) में काम करने के लिए खड़ी होती है, तो मुख्य ऑपरेटर JSP वर्किंग डेस्क (जो फ्रंट केबिन के पिछले हिस्से में होता है, से नीचे दी गई कमानों को क्रमिक रूप से निष्पादित करता है:
- शुरुआती पोजीशनिंग (Start Position): मशीन को मुख्य कार्य शुरू होने वाले बिंदु (Ramp Beginning) से लगभग 20 मीटर पहले खड़ा किया जाता है । डीजल इंजन चालू रहता है और गाड़ी स्वतंत्र ब्रेक (SA-9 Valve) से पूरी तरह लॉक रहती है ।
- ग्रिड को पटरी पर उतारना: ऑपरेटर बाहरी OPV1 या OPV2 कंट्रोल पैनल का मोड चालू करता है । हवा और हाइड्रोलिक सिलेंडर की मदद से स्टेबलाइजिंग ग्रिड को पटरियों पर उतारा जाता है । सभी रोलर्स (8 आंतरिक और 4 बाहरी) पटरियों को कसकर जकड़ लेते हैं, जिसकी पुष्टि ऑपरेटर केबिन से बाहर देखकर करता है ।
- ऑटोमेशन और कनवर्टर एक्टिवेशन: ग्रिड सेट होने के बाद कंट्रोल को वापस AUTO Mode में शिफ्ट किया जाता है । इंजन ऑटोमैटिक तरीके से 1500 RPM की स्थिर गति पकड़ लेता है और 3×400 V का AC नेटवर्क चालू हो जाता है । Frequency Converter (फ्रीक्वेंसी कनवर्टर) को स्टैंडबाय पर लाकर पोटेंशियोमीटर से वांछित आरपीएम (RPM) सेट की जाती है ।
- गति और दबाव का संतुलन (Thrust Execution): जैसे ही गाड़ी आगे बढ़ना शुरू करती है, ऑपरेटर मुख्य रैंप पॉइंट पर कंप्यूटर को ‘स्टार्ट’ की कमान देता है । इसके बाद सिलेंडरों में हाइड्रोलिक तेल का प्रेशर धीरे-धीरे बढ़ना शुरू होता है और मात्र 8 सेकंड के भीतर फ्लाईव्हील्स अपनी पूरी वर्किंग फ्रीक्वेंसी (33 Hz से 35 Hz) हासिल कर लेते हैं ।
6.2 इंफ्रास्ट्रक्चर बाउंड्री प्रोटेक्शन: रैम्प-इन और रैम्प-आउट का गणित (The Mathematics of Safety Ramps)
जब ट्रैक अचानक किसी ठोस संरचना (जैसे प्लेटफॉर्म की दीवार, रिटेनिंग वॉल या कंक्रीट पुल) के पास पहुँचता है, तो अचानक से पूरा प्रेशर डालना या हटाना मना होता है। इसके लिए S-शेप (S-Steepness Course) के रन-आउट रैंप बनाए जाते हैं
◄─────── 10 मीटर CTM रैंप लंबाई ───────►
┌────────────────────────────────────┐
─── [50 kN स्वतः भार] ──┘ └─── [240 kN पूर्ण लोड]
(स्टार्ट पॉइंट) (हाइड्रोलिक प्रेशर: 0.75 MPa/meter) (कार्य क्षेत्र)
- कांस्टेंट थ्रस्ट मोड (CTM) में रैंप नियम: इस मोड में रैंप की लंबाई कड़े तौर पर 10 मीटर सेट की जाती है । जब मशीन शुरू होती है या किसी पुल के पास पहुँचती है, तो तेल का दबाव अचानक नहीं बदलता, बल्कि 0.75 MPa प्रति मीटर की दर से धीरे-धीरे (Gradually) संवर्धित या कम किया जाता है । पुल के ऊपर पहुँचने से ठीक 5 मीटर पहले वाइब्रेशन लोड को कम करके 50% (यानी 120 kN या केवल ग्रिड का स्वतः भार) पर ले आया जाता है ।
- कांस्टेंट ड्रॉप मोड (CDM) में रैंप नियम: इस मोड में रैंप की कुल लंबाई बढ़ाकर 20 मीटर रखी जाती है (dts-operat… pp. 29-30)। यहाँ प्रेशर परिवर्तन की दर को और भी धीमा यानी 0.175 MPa प्रति मीटर रखा जाता है, ताकि पहले से ठीक की जा चुकी ट्रैक ज्यामिति को थोड़ा भी झटका (Jerk) न लगे I
6.3 200 मीटर/घंटा पर स्वचालित क्रिटिकल फेल-सेफ सुरक्षा प्रणाली (Automated Auto-Cutoff Loop)
फील्ड ऑपरेशंस में सबसे बड़ा डर यह होता है कि यदि वर्किंग मोड के दौरान मशीन किसी खराबी के कारण अचानक पटरियों पर एक ही जगह रुक जाए, तो क्या होगा? अगर 40 टन का वाइब्रेशन लोड एक ही जगह पर काम करता रहेगा, तो पटरियों के नीचे की गिट्टियां बिखर जाएंगी और पटरी वहां से कई इंच नीचे धंस जाएगी।
इसे रोकने के लिए RDSO (1.1) और MTH के स्पेसिफिकेशन्स के तहत एक ऑटोमैटिक स्पीड-इंटरलॉक सुरक्षा लूप (Safety Device Loop) लगाया गया है:
- जैसे ही मशीन की आगे बढ़ने की गति (Working Speed) 200 मीटर प्रति घंटे (0.2 km/h) से नीचे गिरती है, कंप्यूटर खतरे को भांप लेता है
- सिस्टम तुरंत प्रोपोर्शनल वाल्वों को कमांड भेजकर 8 सेकंड के भीतर सभी सिलेंडरों का हाइड्रोलिक थ्रस्ट शून्य कर देता है और फ्लाईव्हील्स में इलेक्ट्रिक ब्रेकिंग लगाकर कंपन को पूरी तरह बंद कर देता है ।
- जब मशीन की गति वापस रिकवर होकर 400 मीटर प्रति घंटे (0.4 km/h) को पार करती है, तो यह पूरा सिस्टम स्वचालित रूप से (Stepwise) दोबारा वाइब्रेशन और थ्रस्ट को पुरानी वैल्यू पर रिस्टार्ट कर देता है ।
- इमरजेंसी बैकअप फोल्डिंग: यदि काम के बीच में मुख्य इंजन पूरी तरह फेल हो जाए, तो ग्रिड को पटरियों पर फंसा नहीं छोड़ा जा सकता। इसके लिए केबिन में एक पृथक 24 V DC इमरजेंसी हाइड्रोलिक एग्रीगेट (Emergency Hydraulic Aggregate) दिया गया है, जो सीधे ट्रैक्टर बैटरी (290 Ah Lead-Acid Battery) से पावर लेता है । यह मोटर केवल 5 मिनट के लिए चल सकता है, जो केवल ग्रिड को पटरी से ऊपर उठाकर लॉक (Fold) करने के लिए पर्याप्त है ताकि सेक्शन को तुरंत क्लियर किया जा सके ।
6.4 जीवन चक्र निवारक मेंटेनेंस शिड्यूल (Preventive Maintenance Lifecycle Chart)
मशीन के भीतर होने वाले भीषण कंपनों के कारण इसके नट-बोल्ट और वेल्डिंग जॉइंट्स में ‘मेटल फैटीग’ (Metal Fatigue) होने की संभावना बहुत अधिक होती है। इसे रोकने के लिए भारतीय रेलवे के नियमों के अनुसार 5-स्तरीय मेंटेनेंस शिड्यूल तय किया गया है
1. PO शिड्यूल – दैनिक परिचालन उपस्थिति (Daily Shift Inspection)
- कार्य शुरू करने से पहले: मुख्य इंजन ब्लॉक, सिंक्रोमेश गियरबॉक्स और हाइड्रोलिक टैंक का ऑयल लेवल चेक करना । एयर ब्रेक Reservoir का प्रेशर (7 kgf/cm²) और दोनों तरफ के सैंड इजेक्टर्स (सैंड बॉक्स) में सूखी रेत की सप्लाई की जांच करना
- कार्य खत्म होने के बाद: हाइड्रोलिक होज़ पाइप्स और कप्लर्स में लीकेज की जांच करना । एक्सेंट्रिक फ्लाईव्हील के मुख्य बेयरिंग्स का तापमान चेक करना (यह किसी भी कीमत पर 80°C से ऊपर नहीं जाना चाहिए) ।
2. P1 शिड्यूल – पीरियोडिक निरीक्षण (Every 50 ± 5 Working Days)
- पहियों, एक्सेल बॉक्स और व्हील ट्रेड्स (Wheel Treads) में दरारों की मैन्युअल और विजुअल जांच।
- ग्रिड के कार्डन शाफ्ट (Cardan Shaft) की स्प्लिंनिंग और प्ले (Play) की जांच करना ।
- इलेक्ट्रिकल स्विचबोर्ड्स और RM1, RM2, RM3 कैबिनेट से धूल को वैक्यूम क्लीनर द्वारा बाहर निकालना (हवा से उड़ाना पूरी तरह मना है I
3. P2 शिड्यूल – एडवांस्ड पीरियोडिक निरीक्षण (Every 100 ± 10 Working Days)
- सभी मुख्य इलेक्ट्रिक मोटर्स (ट्रैक्शन और वाइब्रेशन) को सूखी प्रेशर हवा से ब्लो थ्रू (Blow through) करना ।
- पूरी चेसिस, बफर बीम और वेल्डिंग जॉइंट्स का बारीकी से निरीक्षण करना I
4. RO शिड्यूल – वार्षिक मरम्मत (Annual Overhaul / IOH Workshop Cycle)
- पूरे हाइड्रोलिक सिस्टम का तेल (Hydraulic Oil) और रिटर्न ऑयल फिल्टर कनवर्टर पूरी तरह बदल देना ।
- मशीन के हाइड्रोलिक एक्यूमलेटर (Hydraulic Accumulator) के भीतर N40 नाइट्रोजन गैस का प्रेशर चेक करना और आवश्यकतानुसार इसे 6.4 MPa के दबाव तक टॉप-अप करना ।
- पहियों और एक्सेल का अल्ट्रासोनिक टेस्ट (Ultrasonic Testing – UT) करना अनिवार्य है ताकि छिपी हुई अंदरूनी दरारों (Internal Hairline Cracks) को पकड़ा जा सके ।
5. GO शिड्यूल – पूर्ण कायाकल्प ओवरहाल (Periodic Overhaul – POH Cycle)
- हर 3 वर्ष (या 2000 प्रभावी वर्किंग घंटे) पूरे होने पर मशीन को केंद्रीय वर्कशॉप (जैसे कंचरापाड़ा, झांसी या सुबेदारगंज) भेजा जाता है I
- वर्कशॉप में पूरी मशीन के एक-एक पुर्जे, क्युमिंस इंजन, अल्टरनेटर, नोज़-हंग ट्रैक्शन मोटर्स और स्टेबलाइजिंग गियरबॉक्स को पूरी तरह खोलकर (Strip down करके), री-मशीन और रिकैलिब्रेट किया जाता है। बॉडी को दोबारा गोल्डन येलो (Golden Yellow – IS Colour Code 356) पॉलीयूरेथेन पेंट से रंगा जाता है और इस प्रकार मशीन को अगले 3 वर्षों के लिए बिल्कुल नया जीवनदान मिलता है।
3X-Dynamic Tamper का नया अपडेट: वर्तमान समय में भारतीय रेलवे ऐसे आधुनिक 3X-Dynamic Tampers को अपने बेड़े में शामिल कर रहा है, जिसमें DTS (Dynamic Track Stabilizer) इन-बिल्ट (पहले से अंदर जुड़ा हुआ) आता है। यानी अब टैम्पिंग मशीन के ठीक पीछे अलग से DTS चलाने की जरूरत नहीं पड़ती, दोनों काम एक साथ होते हैं।
कंक्रीट स्लीपर्स का नया लोड डेटा: रेलवे अब हाई-स्पीड रूट्स पर ऐसे नए हैवी कंपोजिट और आधुनिक कंक्रीट स्लीपर्स का उपयोग बढ़ा रहा है जो प्रति वर्ग सेंटीमीटर 700 किलोग्राम तक का भारी लोड सह सकते हैं। DTS मशीन इन भारी स्लीपर्स और कंक्रीट बेड को सटीक रूप से सेट (Consolidate) करने में सबसे ज्यादा कारगर साबित हो रही है।
स्पीड प्रतिबंध (Speed Restrictions) का फायदा: DTS मशीन चलने का सबसे बड़ा फायदा यह होता है कि ट्रैक मेंटेनेंस या डीप स्क्रीनिंग के तुरंत बाद ट्रेनों पर ‘कौशन ऑर्डर’ (गति सीमा प्रतिबंध) लगाने की जरूरत नहीं पड़ती। DTS का एक चक्कर ट्रैक पर 100,000 टन रेल ट्रैफिक गुजरने जितना स्थायित्व (Lateral Resistance) तुरंत प्रदान कर देता है, जिससे ट्रेनें सीधे सामान्य गति (जैसे 110 या 130 kmph) पर चलाई जा सकती हैं
महत्वपूर्ण अस्वीकरण (Disclaimer)
1. केवल शैक्षिक और सूचनात्मक उद्देश्य (Educational Purpose Only)
इस ब्लॉग (Indian Rail Engineering Hub) पर दी गई रेलवे ट्रैक मशीनों (जैसे DTS, DGS 62 N, Tamping Machines), सिविल इंजीनियरिंग और तकनीकी कार्यप्रणालियों से जुड़ी सभी जानकारी केवल ज्ञान बढ़ाने और शैक्षिक उद्देश्य के लिए है। यह किसी भी प्रकार की आधिकारिक रेलवे मैन्युअल या सरकारी गाइडलाइन नहीं है।2. आधिकारिक प्रतिनिधित्व नहीं (Non-Official Content)
यह ब्लॉग पूरी तरह से व्यक्तिगत है। हमारा भारतीय रेलवे (Indian Railways), रेल मंत्रालय (Ministry of Railways), या किसी भी सरकारी अनुसंधान संस्थान (जैसे RDSO) से कोई सीधा या आधिकारिक संबंध नहीं है। यहाँ साझा की गई जानकारी सार्वजनिक रूप से उपलब्ध स्रोतों और व्यक्तिगत समझ पर आधारित है।3. सटीकता और बदलाव (Accuracy of Data)
रेलवे इंजीनियरिंग के नियम, मैनुअल, और मशीनों के तकनीकी पैरामीटर्स समय-समय पर अपडेट होते रहते हैं। हम जानकारी को सही रखने की पूरी कोशिश करते हैं, लेकिन इस बात की कोई गारंटी नहीं देते कि ब्लॉग पर दी गई पूरी जानकारी 100% सटीक, पूर्ण या वर्तमान नियमों के अनुसार है। किसी भी विभागीय परीक्षा (LDCE/GDCE) या फील्ड वर्क के लिए केवल रेलवे के आधिकारिक मैनुअल (IRPWM) को ही अंतिम मानें।4. जोखिम और जिम्मेदारी (Use at Your Own Risk)
इस ब्लॉग पर दी गई किसी भी तकनीकी जानकारी या प्रक्रिया को फील्ड में लागू करने या इस्तेमाल करने से होने वाले किसी भी प्रकार के नुकसान, दुर्घटना, या तकनीकी विफलता के लिए यह ब्लॉग या इसका मालिक किसी भी रूप में कानूनी रूप से उत्तरदायी नहीं होगा।5. कॉपीराइट और बाहरी लिंक (Copyright & Links)
इस ब्लॉग में इस्तेमाल किए गए कुछ नाम, चित्र या तकनीकी शब्द उनके संबंधित स्वामियों (जैसे Plasser India / Indian Railways) के कॉपीराइट हो सकते हैं। ब्लॉग पर दिए गए बाहरी लिंक पर हमारा कोई नियंत्रण नहीं है।
महत्वपूर्ण नोट और आपका फीडबैक (Feedback & Corrections):
“दोस्तों, भारतीय रेलवे का तकनीकी और इंजीनियरिंग विभाग बहुत बड़ा है और इसके नियम समय-समय पर अपडेट होते रहते हैं। हालांकि मैंने इस पोस्ट में सही जानकारी देने की पूरी कोशिश की है, लेकिन फिर भी यदि मुझसे लिखने में कोई तकनीकी गलती (Technical Error) या चूक हुई हो, तो कृपया नीचे कमेंट (Comment) करके या Contact Us पेज के जरिए मुझे जरूर बताएं। आपके सही सुझावों के आधार पर इस ब्लॉग को तुरंत अपडेट कर दिया जाएगा। धन्यवाद!”
